激光測距濾光片和傳感器如何匹配？參數、選型與定制指南
激光測距濾光片和傳感器需要圍繞發射波長、探測器響應、環境光譜、入射角和接收光路共同匹配。濾光片的主要作用是讓目標回波進入探測器并抑制帶外背景光，但不能單獨保證測距距離、精度或整機穩定性。
這個問題是什么意思
激光測距濾光片和傳感器的匹配，本質上是讓接收光路盡可能保留有效激光回波，同時減少太陽光、照明光源、其他紅外設備和系統內部雜散光產生的干擾。濾光片負責光譜篩選，傳感器負責光電轉換，兩者必須結合激光器和整機光路設計。
常見激光測距系統包括直接飛行時間法、間接飛行時間法或相位法、三角測量法等。不同技術的距離計算方式有所區別，但通常都包含發射光源、發射光學系統、目標反射、接收光學系統、濾光片、光電探測器和信號處理電路。
在工程采購中，“選擇激光測距濾光片”并不是只提供一個激光波長。供應商還需要了解激光器的波長公差和溫漂、接收視場、光束入射角、探測器響應范圍、環境光條件、濾光片安裝位置以及整機允許的裝配公差。
部分測距傳感器模塊已經集成濾光結構。如果整機還要增加外部蓋板或濾光窗口，需要先核對模塊技術資料，并評估透過率、反射、散射、空氣間隙和發射端至接收端串擾，不能簡單疊加一片濾光片。
濾光片只能對進入接收光路的光譜進行選擇。它可以在特定條件下改善有效信號與背景光的比例，但不會增加激光器發射功率，也不能單獨保證測距距離、測量精度或戶外性能。
為什么它會影響光學系統
濾光片與傳感器匹配是否合理，會影響有效回波能量、背景光噪聲、雜散光水平、接收視場和批量裝配一致性。最終測距表現仍取決于發射功率、目標反射特性、測量距離、接收口徑、探測器、信號處理和環境條件。
信號強度方面，如果中心波長或通帶位置偏離激光器實際輸出波段，有效回波會被濾光片部分削弱。特別是激光器存在溫度漂移、批次差異或一定光譜寬度時，只按照室溫標稱波長設計可能留下風險。
雜散光方面，過寬的通帶會讓更多環境光進入探測器。太陽光、人工照明、紅外補光以及相鄰主動光學設備，都可能在接收波段內形成背景信號。濾光片可以抑制帶外光，但不能消除落在通帶內的干擾。

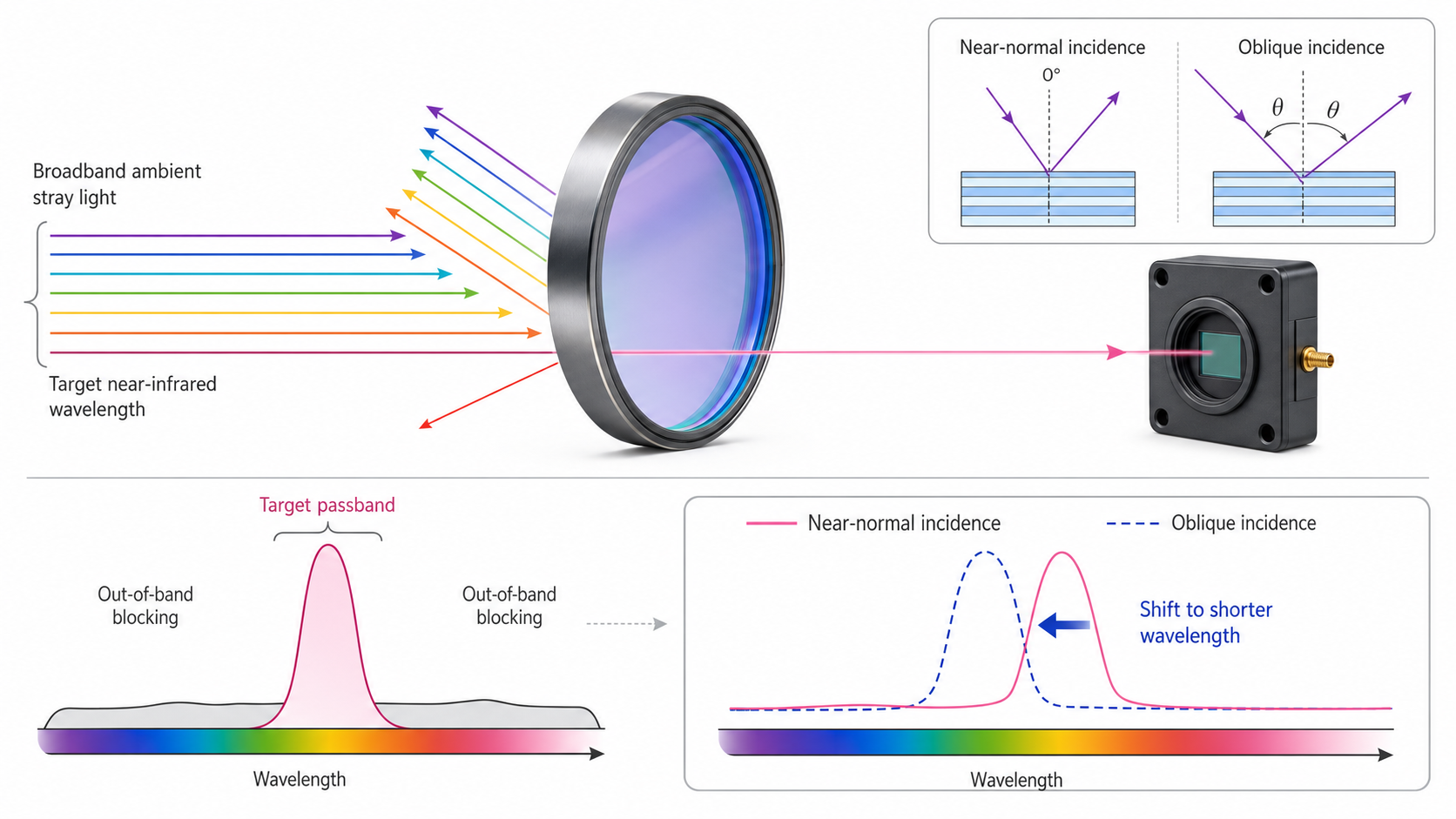

對干涉型濾光片而言，入射角增大時，通帶通常會向短波方向移動，光譜形狀也可能變化。如果濾光片位于大視場或會聚光束中，中心光線與邊緣光線的入射角不同，實際通帶可能發生偏移、展寬或透過率變化。
裝配方面，蓋板厚度、空氣間隙、傾斜、表面反射以及發射端和接收端之間的隔光結構都可能形成串擾。濾光片的單件光譜合格，并不代表裝入整機后一定達到預期，需要結合結構樣機驗證。
關鍵參數如何判斷
激光測距濾光片的關鍵參數應圍繞“有效回波通過、干擾波段阻斷、實際角度可用、結構能夠裝配”四個目標確定。中心波長、半峰寬和通帶透過率只是起點，完整規格還應包括阻斷范圍、入射角、基材和機械要求。
| 參數 | 工程含義 | 判斷重點 |
|---|---|---|
| 工作波長 | 激光器實際輸出波段 | 提供標稱波長、光譜寬度、波長公差、溫漂和批次變化范圍 |
| 中心波長 CWL | 用于描述通帶中心位置 | 帶通濾光片常用定義為兩個半峰值邊緣波長的中點，具體判定方式應寫入規格 |
| 半峰寬 FWHM | 兩個半峰值邊緣之間的波長寬度 | 需要覆蓋有效回波，并控制進入探測器的背景光 |
| 通帶透過率 | 目標波段的光能通過能力 | 說明關注峰值、平均值還是通帶內絕對最低值 |
| 帶外阻斷 | 對非目標波段的衰減能力 | 根據探測器響應和環境光確定阻斷范圍，不宜只寫一個OD數值 |
| OD值 | 透過率的對數衰減表示 | 當透過率T使用0至1的小數表示時，OD＝?log10(T)；OD4對應0.01%透過率 |
| 入射角 AOI | 光線與濾光片表面法線之間的角度 | 提供標稱角度、允許范圍、接收視場和光錐，而非只寫0° |
| 偏振條件 | 入射光的偏振狀態 | 較大入射角應用需評估S、P偏振造成的光譜差異 |
| 基材 | 承載膜層并提供機械性能 | 根據工作波段、厚度、熱穩定性和裝配要求選擇 |
| 有效通光孔徑 | 實際參與光學工作的區域 | 應結合外形尺寸、安裝邊、倒角及接收視場確定 |
| 表面質量 | 劃痕、麻點等表面缺陷要求 | 按照成像、能量接收和成本需求合理確定 |
| 平面度與透射波前 | 濾光片對光束或成像質量的影響 | 位于成像光路時更重要，不宜在非成像接收系統中無依據地過度收緊 |
| 楔角與平行度 | 兩表面夾角及反射光方向 | 需要控制鬼像、回返光或裝配方向時應明確 |
| 尺寸公差 | 外徑、長度、寬度和厚度要求 | 需要與鏡筒、支架、膠合或壓環結構配合 |
| 環境條件 | 溫度、濕度、污染和清潔條件 | 結合設備使用環境確定膜層、基材和驗證方法 |
光譜檢測需要明確測量波段、入射角、光斑位置、偏振條件以及峰值、平均值或絕對值的判定方式。高OD阻斷檢測還要確認檢測設備的動態范圍和雜散光水平能否支持目標測量。
尺寸、外觀、表面質量、平面度和楔角可以根據圖紙分別檢測。對于大口徑、窄帶、大角度或成像光路應用，建議根據項目需要增加多點光譜、實際角度光譜或透射波前驗證。
常見應用場景
激光測距濾光片常用于需要從復雜背景光中提取主動光源回波的設備，但不同應用對波長、視場、體積和環境穩定性的要求并不相同。應根據整機工作條件確定方案，而不是把同一種濾光片用于所有傳感器。
機器視覺與3D感知
用于深度感知、物體定位、尺寸判斷、手勢感知和自動化引導。除光譜參數外，還應關注接收視場、成像質量和傳感器窗口匹配。
工業測距與檢測
用于位置反饋、料位判斷、機器人避障、物流設備和自動化產線。需要結合目標材質、反射特性、粉塵、照明和安裝距離驗證。
激光雷達與掃描系統
用于接收特定激光波段的目標回波。掃描角度、接收視場和環境光會影響濾光片實際光譜，需要評估角度偏移和探測器響應。
消費電子與智能設備
用于接近感知、輔助對焦、手勢識別或空間感知。通常還要考慮小型化、蓋板外觀、發射與接收隔離及空氣間隙。
紅外傳感與安防設備
濾光片可配合紅外光源和探測器選擇目標波段，但探測距離與識別結果仍取決于光源、鏡頭、傳感器、電路及算法。
科研與醫療檢測設備
濾光片可在部分光學測距、定位或檢測模塊中承擔選波和背景光抑制作用，但不能由單片濾光片推導檢測準確率、醫療效果或最終設備性能。
根據激光波長、探測器響應和阻斷范圍，可評估窄帶濾光片、帶通濾光片或相應的紅外濾光片方案。
選型或定制時需要提供哪些參數
選型和詢價時，最好提供完整的光學、結構與檢測條件。參數越接近真實工作狀態，越容易判斷現有規格能否使用，或者是否需要重新設計鍍膜。
明確測距原理和應用場景，包括直接飛行時間法、間接飛行時間法、相位法、三角測量法或其他技術路線。
確認激光器標稱波長、光譜寬度、波長公差、溫漂和工作溫度。
確認傳感器類型、響應波段、接收視場、鏡頭F數或光錐角度。
根據環境光譜確定通帶寬度、阻斷波段和目標OD范圍。
確認濾光片安裝位置、入射方向、尺寸、厚度、空氣間隙及隔光結構。
通過樣品進行不同環境光、目標反射特性、距離和溫度條件下的整機驗證。
樣品確認后，再確定批量檢測項目、抽檢規則和曲線交付要求。
詢價與定制參數清單
應用場景及測距技術原理
發射光源類型、目標波段和激光安全等級要求
激光中心波長、光譜寬度、波長公差和溫漂范圍
傳感器型號或探測器響應曲線
中心波長、半峰寬及通帶透過率要求
帶外截止范圍和分段OD要求
標稱入射角、角度范圍、接收視場或光錐
濾光片外形尺寸、厚度和有效通光孔徑
基材、表面質量、平面度、平行度或楔角要求
工作溫度、濕度、污染、清潔和耐磨條件
裝配方式、空氣間隙、膜面方向及結構公差
樣品數量、預計批量和批次一致性要求
光譜、尺寸、外觀或透射波前檢測要求
是否提供二維圖紙、三維結構、樣品或傳感器資料
如果濾光片同時承擔外部保護窗口功能，還應說明蓋板顏色、表面處理、開孔區域、空氣間隙和發射/接收隔離方式。必要時可結合光學鏡片的加工及裝配要求共同評估。
價格、性能或方案差異通常由什么決定
激光測距濾光片的價格和方案差異通常由光譜難度、尺寸公差、基材、鍍膜結構、檢測要求和采購數量共同決定。僅憑一個標稱波長無法形成可靠報價，也不能判斷不同方案是否具有可比性。
通帶寬度及中心波長公差
峰值、平均或絕對最低透過率要求
阻斷波段寬度、OD深度及分段要求
入射角、光錐范圍和偏振條件
基材種類、尺寸、厚度和有效通光孔徑
表面質量、平面度、平行度及楔角
鍍膜面數量和非濾光面的增透要求
環境穩定性、清潔和耐久要求
單點、多點或不同角度的光譜檢測
樣品數量、小批量驗證和批量采購規模
更窄的帶寬、更深的寬帶阻斷或更嚴格的角度適應性，通常會增加設計、制造和檢測難度，但不代表參數越高越適合。合理方案應在有效回波、背景抑制、角度偏移、生產公差和項目成本之間平衡。
交期通常受基材庫存、鍍膜難度、尺寸加工、樣品驗證、檢測項目及數量影響，需要根據實際規格和生產安排確認，不宜在參數未明確前承諾固定周期。
常見誤區
激光測距濾光片選型中最常見的問題，是把單個標稱參數當作整機表現。正確做法是同時核對激光器、探測器、濾光片、接收光路、結構裝配和使用環境。
正確理解：窄通帶有利于減少部分背景光，但如果沒有覆蓋激光器的光譜寬度、溫漂和角度偏移，有效回波也會被削弱。
正確理解：還要考慮激光器波長公差、工作溫度、濾光片入射角、光錐和鍍膜生產公差。
正確理解：OD必須與具體阻斷波段對應。只給出OD數值而沒有說明波長范圍，無法判斷對探測器敏感區內的干擾是否有效。
正確理解：峰值只是單點指標，還應檢查有效通帶內的平均透過率、絕對最低透過率、通帶形狀和實際角度曲線。
正確理解：接收端濾光片主要篩選光譜并降低帶外背景，不會增加激光發射功率，也不能單獨保證穿透、距離或精度。
正確理解：還要驗證整機串擾、目標反射特性、環境光、溫度、污染、裝配偏差及批量曲線一致性。
正確理解：不同光源的發射波長和匹配通帶不同，是否可用需要根據實際光源光譜、濾光曲線、探測器響應和工作條件確認。
Giaitech相關產品與定制支持
Giaitech激埃特光電可圍繞測距波段、通帶寬度、帶外阻斷、入射角、尺寸和基材等條件，協助評估濾光片、窗口片與精密光學元件方案。方案確認應以實際圖紙、光譜要求和整機驗證結果為準。
對于需要選擇特定激光回波波段的系統，可溝通窄帶濾光片或帶通濾光片； 涉及近紅外接收、紅外窗口和背景光抑制時，可結合紅外濾光片進行評估。
如果現有規格不能滿足通帶、阻斷、角度或尺寸要求，可通過光學鍍膜加工溝通基材、膜系和檢測條件。需要兼顧保護窗口、結構裝配或其他光學功能時，也可結合光學鏡片的尺寸加工和裝配公差共同確認。
從研發打樣進入小批量或批量采購前，建議依次完成規格評審、圖紙確認、樣品光譜檢測、整機測試和批次要求確認。采購方還應明確檢測曲線是典型值、單片實測值還是批次抽檢結果，避免因判定方式不同產生理解偏差。
本文內容說明
本文從光學濾光片、光學鍍膜、光學鏡片和精密光學元件選型角度整理。具體規格應以實際波長、帶寬、透過率、OD值、尺寸、基材、鍍膜曲線、圖紙和檢測要求為準。
如用于醫療檢測、激光系統、紅外傳感、機器視覺或科研儀器，建議由工程人員結合發射光源、接收鏡頭、探測器、結構裝配、信號處理和整機光路共同確認。
FAQ
激光測距濾光片的判斷核心是波長、帶寬、阻斷、角度與裝配條件的共同匹配，不能只看一個峰值透過率。以下問題可用于方案評審、定制詢價和批量采購溝通。
激光測距傳感器一定需要單獨安裝濾光片嗎？
不一定。部分測距傳感器已經集成濾光結構，其他系統則需要在接收端增加獨立濾光片或濾光蓋板。是否需要外置濾光片，應根據模塊資料、環境光條件、蓋板結構和整機串擾測試判斷，避免重復設計導致透過率下降或反射增加。
激光測距濾光片的帶寬是不是越窄越好？
不是。較窄帶寬可以減少部分背景光進入探測器，但必須覆蓋激光器光譜寬度、波長公差、溫度漂移和入射角導致的通帶偏移。如果帶寬過窄，有效回波可能在高低溫或視場邊緣被削弱，因此應通過公差分析和樣機測試確定。
中心波長應該怎樣與激光器匹配？
中心波長應根據激光器在完整工作溫度和批次范圍內的實際輸出光譜確定，而不是只采用室溫標稱值。還要考慮濾光片入射角、會聚光束、偏振和鍍膜公差造成的光譜變化，確保最不利條件下目標波段仍位于有效通帶內。
激光測距濾光片的OD值應該選擇多高？
OD值需要根據環境干擾波段、探測器響應和允許背景信號確定，沒有適用于所有系統的固定數值。采購時應同時說明OD要求及對應波長范圍，并確認是平均值還是絕對最低要求。過度提高寬帶阻斷可能增加制造和檢測難度。
不同測距波段的濾光片可以互相替代嗎？
通常不能直接替代。不同濾光片的中心波長、有效通帶和阻斷設計應分別匹配對應光源。即使探測器在多個波段都有響應，濾光片仍可能明顯削弱非目標波段的回波。是否兼容需要查看完整光譜曲線，并結合實際角度和溫度驗證。
采購時應該要求提供哪些檢測資料？
建議根據項目階段確認中心波長、半峰寬、通帶透過率、帶外阻斷和尺寸檢測結果，并說明需要典型曲線、單片實測曲線還是批次抽檢記錄。對大角度、窄帶或成像應用，還可要求實際入射角、多點光譜、表面質量或透射波前檢測。
激光測距濾光片為什么不能只按價格比較？
不同報價可能對應不同基材、通帶公差、阻斷范圍、OD深度、表面質量和檢測方式，不能只比較單片價格。采購時應先統一圖紙、光譜判定條件、數量和檢測資料，再評估樣品費用、批量成本及供應方案是否具有可比性。
批量采購前是否需要進行樣品驗證？
建議先進行樣品驗證。光譜檢測合格只能說明濾光片本身滿足約定條件，整機還可能受到目標反射特性、環境光、蓋板反射、發射接收串擾、溫度和裝配偏差影響。樣品應在接近實際使用條件下測試，再確定批量公差和抽檢方式。
