人類對物質成分的探索從未停止。從古代的試金石到今天的便攜式分析儀，我們始終渴望一種快速、無損、精準的方法來“看透”一塊材料究竟由什么構成。X射線熒光光譜儀（XRF，X-ray Fluorescence Spectrometer）正是這樣一種利器——它用高能X射線“轟擊”樣品，激發出元素特有的“指紋熒光”，再通過解讀這些熒光信號完成定性定量分析。

然而，現實中XRF的“視力”并非天然完美。X光管發出的原始射線譜中夾雜著連續軔致輻射和特征峰，這些雜散信號會像強光下的噪點一樣，掩蓋住我們真正關心的微弱熒光。正因如此，光學濾光片雖不起眼，卻成為XRF系統中“承上啟下”的關鍵角色——它既不產生信號，也不探測信號，卻決定了信號能否被清晰“聽見”。

（圖源網絡，侵刪）

一、X射線熒光光譜儀基本原理

物理基礎：熒光產生的“多米諾效應”

當一束能量足夠高的初級X射線（來自X光管）照射到樣品原子上時，可能發生以下連鎖反應：

1. 電離：入射X射線的光子能量大于原子內層（如K層）電子的結合能，將該電子擊出，形成空穴。

2. 躍遷：外層高能級電子（如L層或M層）向內層空穴躍遷，填補空缺。

3. 發射：躍遷過程中，兩能級之間的能量差以二次X射線光子的形式釋放出來——這就是X射線熒光。其能量（或波長）具有元素特征，例如鐵（Fe）的Kα熒光能量約為6.40 keV，銅（Cu）約為8.04 keV，一一對應，如同元素的“身份證”。

二、儀器構成與工作流程

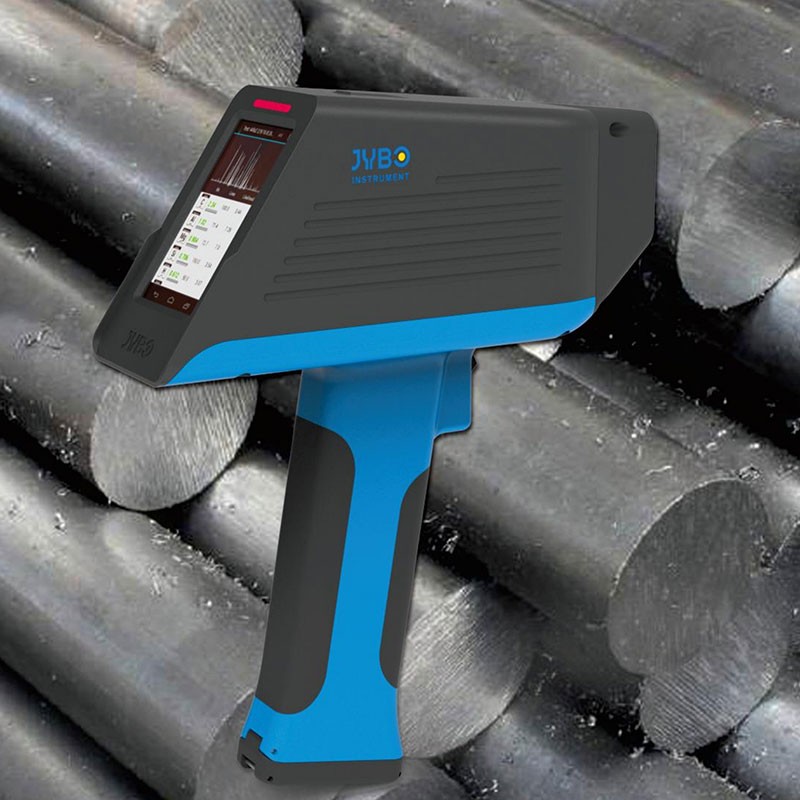

一臺典型的手持式XRF主要由四大部分構成：

激發源：小型X光管（通常為Rh、Ag或W靶），產生初級X射線。

濾光片組件：位于X光管出射窗口與樣品之間，由電機驅動，可自動切換多種濾光片。

探測器：目前主流為硅漂移探測器（SDD），用于將熒光信號轉換為電脈沖。

信號處理與算法：包括脈沖高度分析、能譜累積、基體校正及定量計算。

工作時，X光管發出初級X射線，經濾光片（可選）整形后照射樣品，樣品產生的熒光由探測器接收，最終生成以能量為橫坐標、計數為縱坐標的能譜圖。專業軟件通過對比標準譜庫和基本參數法（FP）計算元素含量。

三、XRF的“先天不足”：為什么需要濾光片？

初級X射線的譜分布并非單一的理想單色光，而是由兩部分疊加而成：

特征譜線：由靶材元素決定，如Rh的Kα（20.2 keV）和Kβ（22.7 keV），能量集中，是有用信號。

軔致輻射（Bremsstrahlung）：電子在靶上減速產生的連續譜，能量范圍寬，強度隨能量變化，是主要的“背景噪聲”來源。

當這些高強度、寬能量的初級X射線轟擊樣品時，不僅會激發出目標元素的熒光，還會產生大量的散射背景（包括康普頓散射和瑞利散射）。尤其是當待測元素含量極低（ppm級）或其熒光能量恰好落在軔致輻射強度較高的區域時，弱小的熒光峰會被淹沒在巨大的背景之中，檢測靈敏度和檢出限急劇惡化。這就是濾光片登場的根本原因。

四、濾光片的作用原理：從“減法”中求“精度”

1.物理本質：選擇性吸收與能量整形

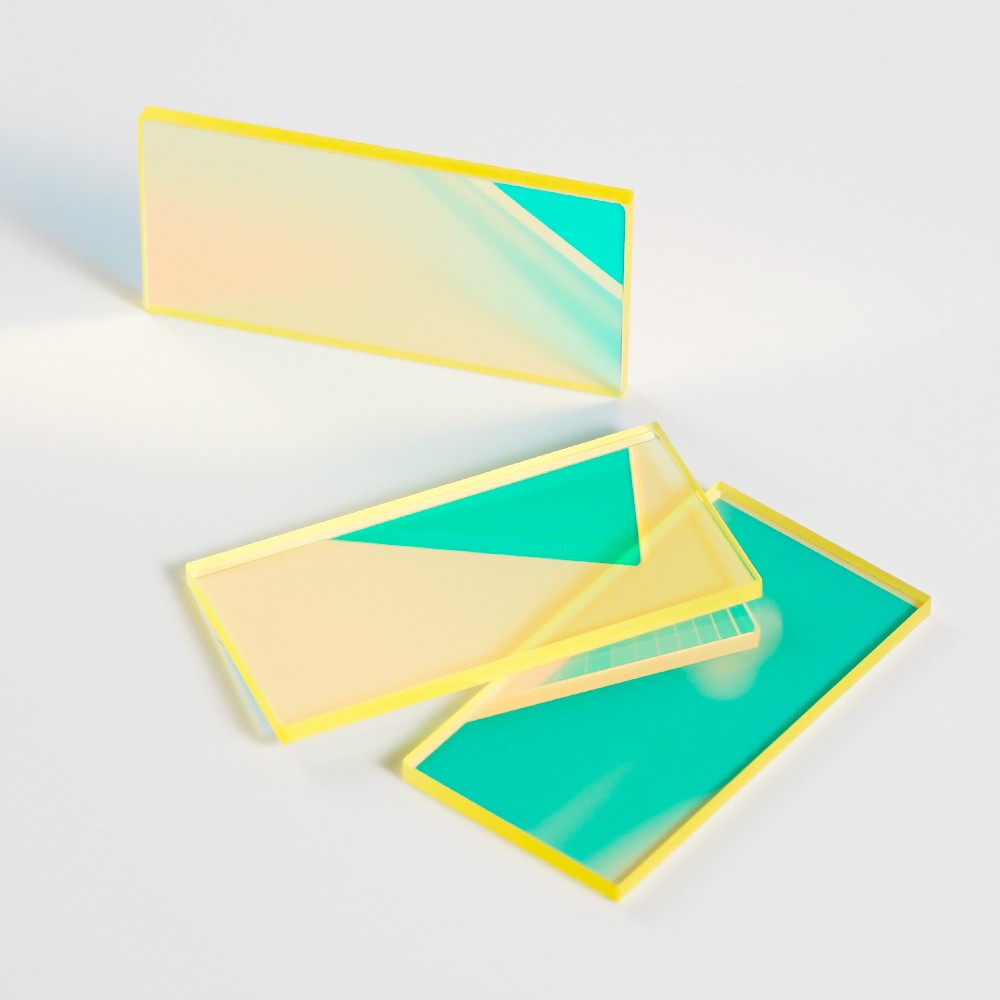

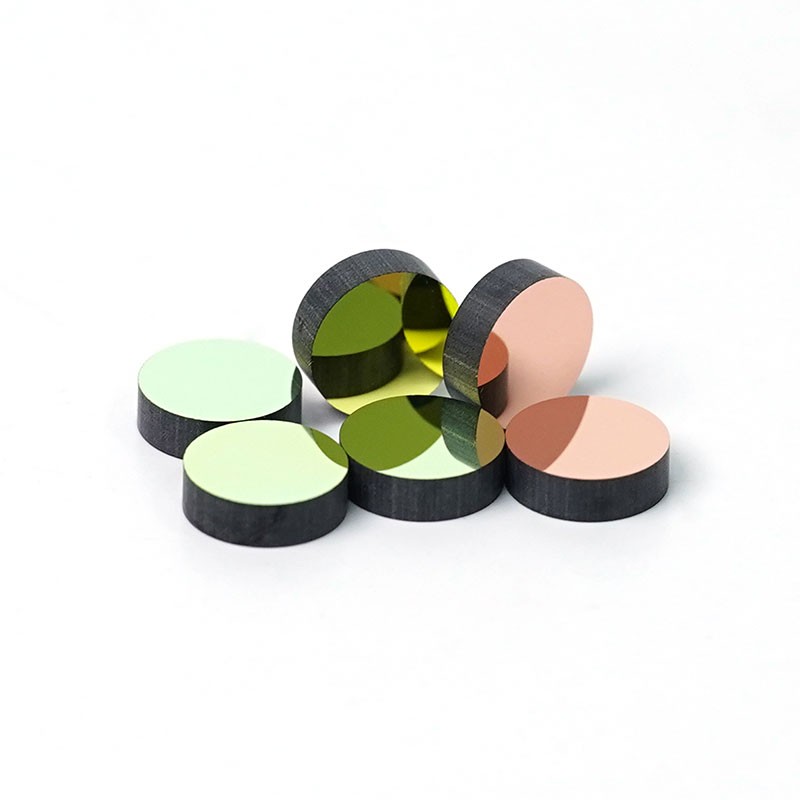

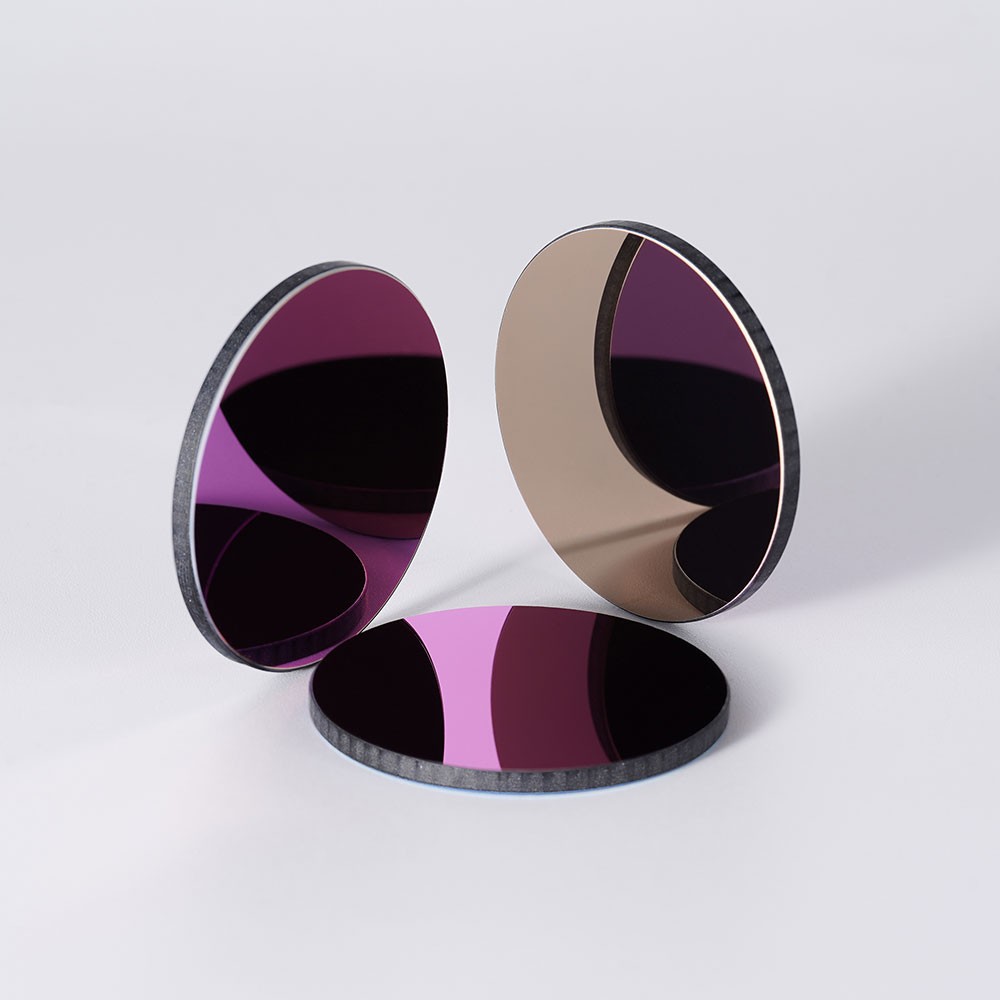

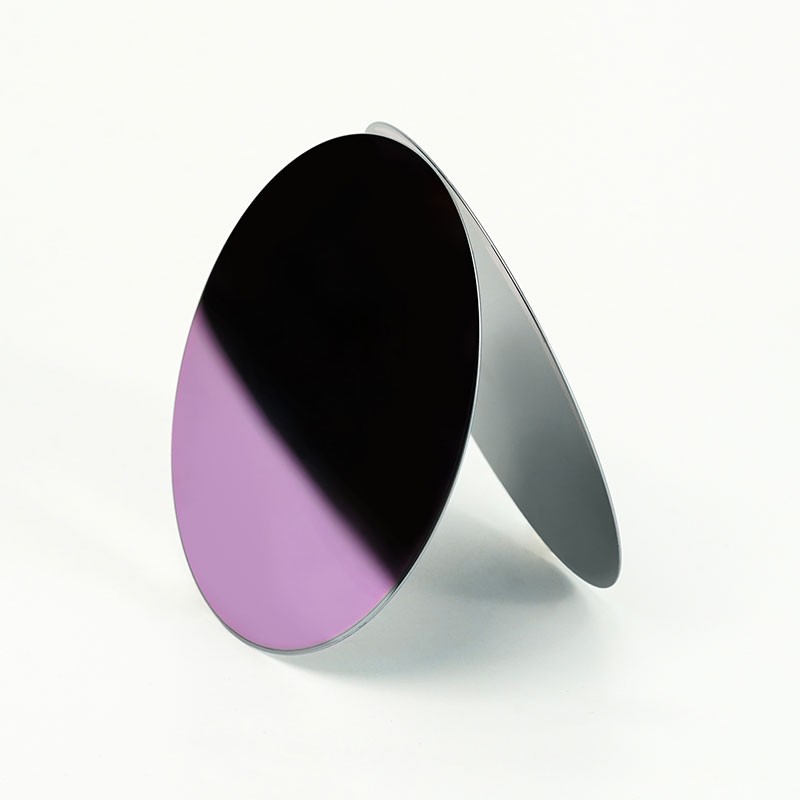

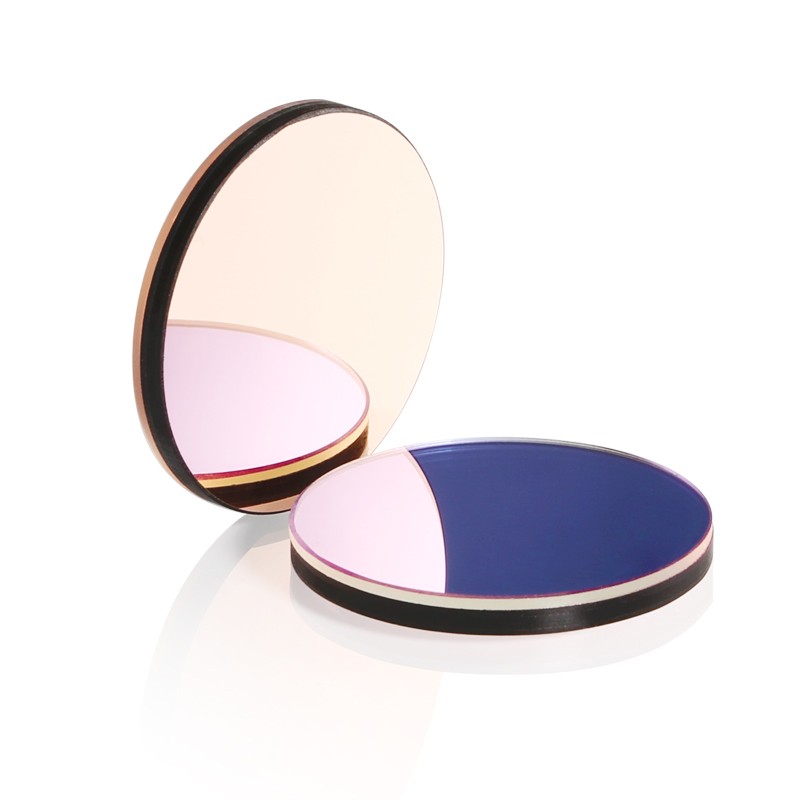

濾光片本質上是一塊特定材質、特定厚度的金屬薄片（或其他復合材料），置于X光管出射口前端。它的作用可以通俗地理解為“光譜整形”——不是簡單地“濾掉”所有射線，而是利用不同元素對X射線的質量吸收系數隨能量變化的規律（吸收邊效應），有選擇性地削弱某一能量范圍內的光子，同時盡量保留對激發目標元素有利的高能光子。

其工作原理可概括為兩個關鍵效應：

吸收邊（Absorption Edge）：每種元素對X射線的吸收系數在其特定能量處發生突變，該能量稱為該元素的吸收邊。例如，銀（Ag）的K吸收邊約為25.5 keV。當X射線能量剛好低于吸收邊時，透過率較高；一旦超過，吸收急劇增加。

差分濾波：通過選擇濾光片材料，使其吸收邊恰好位于初級譜中干擾最嚴重的能量區域，從而“削峰填谷”，壓低軔致輻射背景，同時讓高于吸收邊的能量光子（通常更有助于激發重元素）得以通過。

2.數學描述：透射率與信噪比提升

單色X射線通過厚度為 t 的濾光片后，強度衰減滿足朗伯-比爾定律：

其中 μ(E) 為質量吸收系數（隨光子能量E劇烈變化），ρ 為密度。由于 μ(E) 在吸收邊附近跳躍幾個數量級，因此可以通過選擇濾光片材料和厚度，精準控制某一能量帶的透過率。

濾光片的引入雖然會損失一部分初級X射線的總強度（表現為計數率下降），但如果能將背景壓制得更多，則信噪比（峰背比） 反而顯著提高。通常用“改善因子”來評價濾光片效果：

優秀的濾光片設計可使該因子提升5~20倍，對于輕基體中的痕量重金屬檢測至關重要。

五、濾光片的類型與選型邏輯

常見濾光片材料

手持XRF常用的濾光片材料及典型應用場景如下：

實際儀器中，往往采用復合濾光片（如Ag+Al多層組合）來實現更復雜的譜形調節。

選型的三維考量

濾光片的選擇不是孤立的技術決策，而是受多個因素共同制約：

1. 目標元素家族

測輕元素（Na~Ca）：通常不用濾光片或用薄Al片，因?yàn)榈湍軣晒獗旧硪妆晃眨偈褂弥貫V光片將導致信號全無。

測中重元素（Cr~Mo）：常用Cu、Ti等中等原子序數濾光片，以適度壓制低能背景。

測重金屬（Sn~U）：首選Ag或Cd濾光片，利用其高吸收邊有效消除軔致輻射的高強度段。

2. 基體性質

輕基體（塑料、水、木材）：散射背景相對較弱，濾光片需求較低。

重基體（鐵、銅合金）：散射強烈，必須使用較厚的濾光片以改善峰背比。

復雜地質樣品（土壤、礦石）：通常設置多個濾光片模式，針對不同元素組合切換。

3. 激發功率與時間

使用濾光片會降低計數率，為維持統計精度，需延長測量時間或提高管壓/管流。現代手持XRF通常采用“智能算法”動態調整濾光片與測量參數，以實現最短時間內的最優檢出限。

六、典型應用案例分析

1.輕元素模式：鋁合金中的鎂、鋁、硅

鋁合金中Mg（1.25 keV）、Al（1.49 keV）、Si（1.74 keV）的熒光能量極低，極易被空氣、窗口材料和濾光片吸收。因此，在檢測此類輕元素時，XRF往往：

不使用濾光片，或僅使用極薄的Al濾光片（< 0.02 mm）；

同時采用氦氣吹掃或真空環境減少空氣吸收；

降低管壓至15~25 kV，優先激發低能譜線。

此時濾光片的作用不是“濾波”，而是“保信號”，寧可承受較高背景，也要確保微弱熒光能到達探測器。

2.痕量重金屬模式：土壤中的鉛（Pb）

土壤中Pb的檢測（Lα線約10.55 keV，Lβ線約12.61 keV）是手持XRF最經典的場景之一。然而，土壤基體（以Si、Al、Fe為主）會產生強烈的康普頓散射峰（對Rh靶約20 keV附近）和軔致輻射連續譜，恰恰在10~15 keV區間形成較高背景。

解決方案：插入一片Ag濾光片（厚度約0.15 mm）。Ag的K吸收邊為25.5 keV，高于Pb熒光能量，因此它對10~12 keV的光子吸收較弱（透射率高），但能強烈吸收20~30 keV附近的軔致輻射和散射光子。結果：

Pb熒光透過率約70%；

背景強度下降約85%；

峰背比從無濾光片的約0.3提升至1.8以上，檢出限從30 ppm降至5 ppm。

這正是濾光片“精準打擊”的典范。

3.特殊場景：合金中的輕元素與重元素同時測定

在雙相不銹鋼（同時含Al、Si輕元素和Cr、Ni、Mo重元素）檢測中，單一濾光片無法兼顧。現代高端手持XRF采用多級自動切換策略：

階段1（無濾光片）：測量Al、Si，管壓30 kV，時間10s；

階段2（插入Cu濾光片）：測量Cr、Mn、Fe，管壓40 kV，時間10s；

階段3（插入Ag濾光片）：測量Mo、Nb、Zr，管壓50 kV，時間20s。

最終將三組數據融合，利用FP算法進行基體校正，得出完整成分。這種“動態光學濾波”體現了濾光片應用的最高水平——因時、因元素、因基體而異。

七、工程實踐中的挑戰與應對

1.濾光片的機械與熱穩定性

手持XRF常工作在野外或工廠惡劣環境（溫度-20~50℃、濕度大、粉塵多）。濾光片切換機構需：

采用高精度步進電機和光柵定位，保證重復定位誤差 < 0.02 mm；

濾光片本身需鍍有抗氧化涂層（如金、鈀），防止長期受X射線照射產生氧化變色，影響透過率。

2.濾光片厚度與能量響應的權衡

厚度增加雖能更強壓制背景，但也會導致有用熒光衰減和激發效率下降。設計上通常采用蒙特卡洛模擬（如Geant4、MCNP） 結合實驗標定，尋找給定元素-基體組合下的最優厚度，一般原則是：

對于痕量分析，傾向于稍厚（犧牲強度換取背景壓制）；

對于主量元素分析，傾向于稍薄或不用，保證計數統計性。

3.軟件補償與自校準

現代XRF不僅依賴硬件濾光片，更通過軟件進行二次“數字濾波”：

在能譜處理中，利用背景擬合算法（如SNIP、小波變換） 扣除剩余連續背景；

將不同濾光片下測得的強度歸一化，建立“濾光片系數庫”，在定量模型中自動補償。

因此，濾光片已從單純的硬件附件，演變?yōu)椤坝布?軟件協同”的智能光學子系統。

回顧XRF技術的發展史，濾光片的應用從早期的手動更換單一薄片，到如今集成在手持設備中的自動多片切換系統，其背后折射出的是分析儀器對“信號與噪聲博弈”的極致追求。

濾光片的價值不僅在于物理層面對射線的“取舍”，更在于它讓XRF得以在復雜多變的實際樣品中，仍然保持敏銳的“嗅覺”——無論是鋁合金中低至0.1%的鎂，還是土壤中僅1 ppm的鉛，濾光片都以一種沉默而精準的方式，為每一次測量保駕護航。

當然，濾光片并非萬能。它的效果受到基體效應、激發條件、探測器響應等多重因素制約。未來的發展方向，可能包括：

開發電控可調濾光片（如基于MEMS技術的可變厚度濾波器）；

結合人工智能實現濾光片模式的實時預測與自動優化；

探索多能量同步激發與雙探測器架構，從源頭上減少對濾光片的依賴。

但無論如何，光學濾光片作為XRF系統中“四兩撥千斤”的經典設計，其背后的物理智慧與工程美學，將長久地啟示著分析儀器的創新之路。
