在光學系統設計中，濾光片的性能所展現的價值，很大程度影響了成型光學儀器的性能，濾光片作為其內部主要的關鍵光學元件，它的加工過程很大程度源自鍍膜工藝的不同，這種鍍膜工藝的差距決定了濾光片的光學指標（如透過率、截止深度），更直接影響了其環境適應性、耐用性和成本。下面我們將從不同鍍膜濾光片工藝為你分析這些不同，為大家做一個簡單的認識！

一、四大主流鍍膜方式：原理與工藝特點

目前，光學濾光片的制造主要依賴物理氣相沉積（PVD）技術，其中最具代表性的有以下四種：

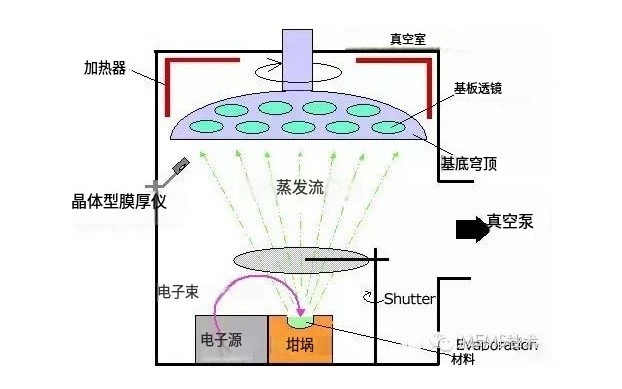

1.真空蒸發鍍膜這是最經典的鍍膜方式。將基片（如玻璃）置于高真空室內，加熱膜料（如TiO?、SiO?）使其蒸發，氣態分子冷凝在溫度較低的基片表面成膜。

特點：設備相對簡單，成膜速度快，成本極低。對低熔點、易升華材料（如某些有機膜料）有不可替代的兼容性。工藝成熟，單批次可裝載大量基片，非常適合小批量、多品種的研發或生產。 但傳統蒸發膜層結構較疏松，附著力一般，耐環境性弱于濺射膜。

典型應用：對耐久性要求不高的實驗室濾光片、低端光學鏡頭、玩具激光模組、舞臺燈光色片等。

（電子束蒸發鍍膜）

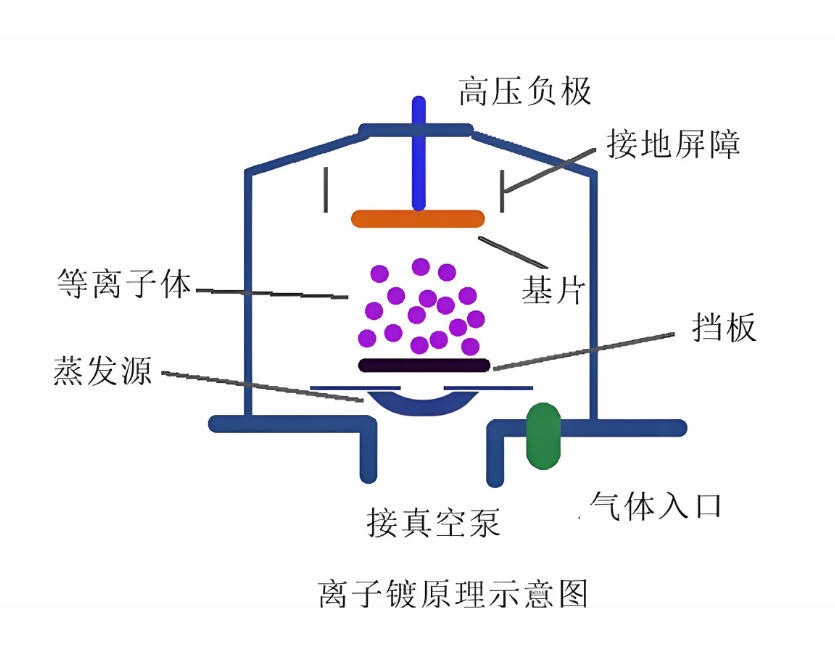

2.離子輔助沉積

在蒸發鍍膜的基礎上，增加一個離子源（如霍爾源、考夫曼源）。高能離子束在鍍膜過程中轟擊正在生長的膜層，傳遞能量，壓實膜層結構。

特點：顯著提升了膜層的致密性、硬度和附著力，光譜穩定性優于純蒸發鍍膜。成本比蒸發鍍膜稍高，但性能提升明顯。

典型應用：中端工業鏡頭、生物醫療分析儀器、投影設備。

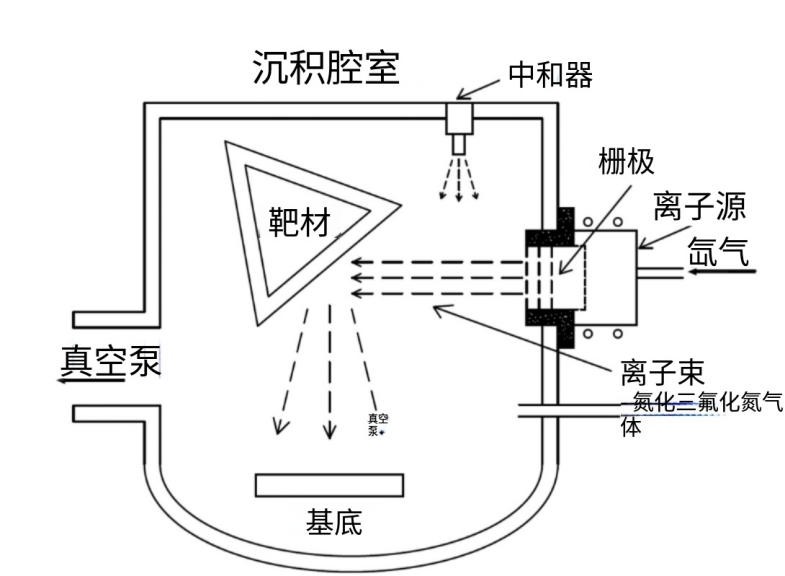

3.離子束濺射

這是高精度濾光片的主流工藝。用高能離子束（如Ar?）轟擊靶材（固態膜料），濺射出的原子/分子以較高能量沉積在基片上。

特點：膜層極其致密、堅硬，附著力極強。折射率可精確控制，散射和吸收極低。可制造出陡峭度極高、截止深度極深（OD>6）的濾光片。缺點是設備昂貴，沉積速率慢，成本最高。

典型應用：光通信DWDM系統、激光雷達、精密熒光顯微鏡、航空航天光學。

（離子束濺射鍍膜）

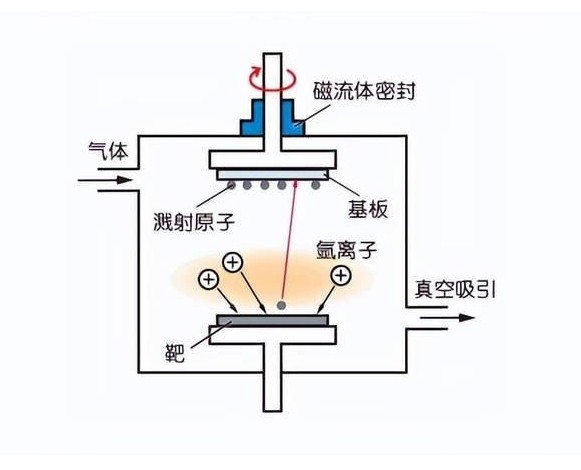

4.磁控濺射

利用磁場約束電子，提高氣體離化效率，增強等離子體密度，高效濺射靶材。

特點：沉積速率高，適合大規模工業生產。膜層致密、均勻性好，附著力強。對金屬膜（如銀、鋁）的濺射質量尤其出色。

典型應用：智能手機攝像頭、大尺寸觸控屏濾光片、建筑節能玻璃（Low-E玻璃）、汽車后視鏡自動防眩目系統。

二、核心性能差異對比

為了更直觀理解，我們將四種主流工業級鍍膜方式進行對比：

三、典型應用環境與匹配工藝

不同的應用環境對濾光片提出了截然不同的挑戰，對應著最優的工藝選擇。

1. 消費電子環境

挑戰：體積小、成本敏感、溫濕度變化大（-20°C 到 60°C）。

首選工藝：磁控濺射。原因：適合大規模量產，膜層均勻性好，能支持IR-CUT（紅外截止）濾波片、窄帶濾光片在手機攝像頭中的批量應用。部分中端產品也可用IAD。

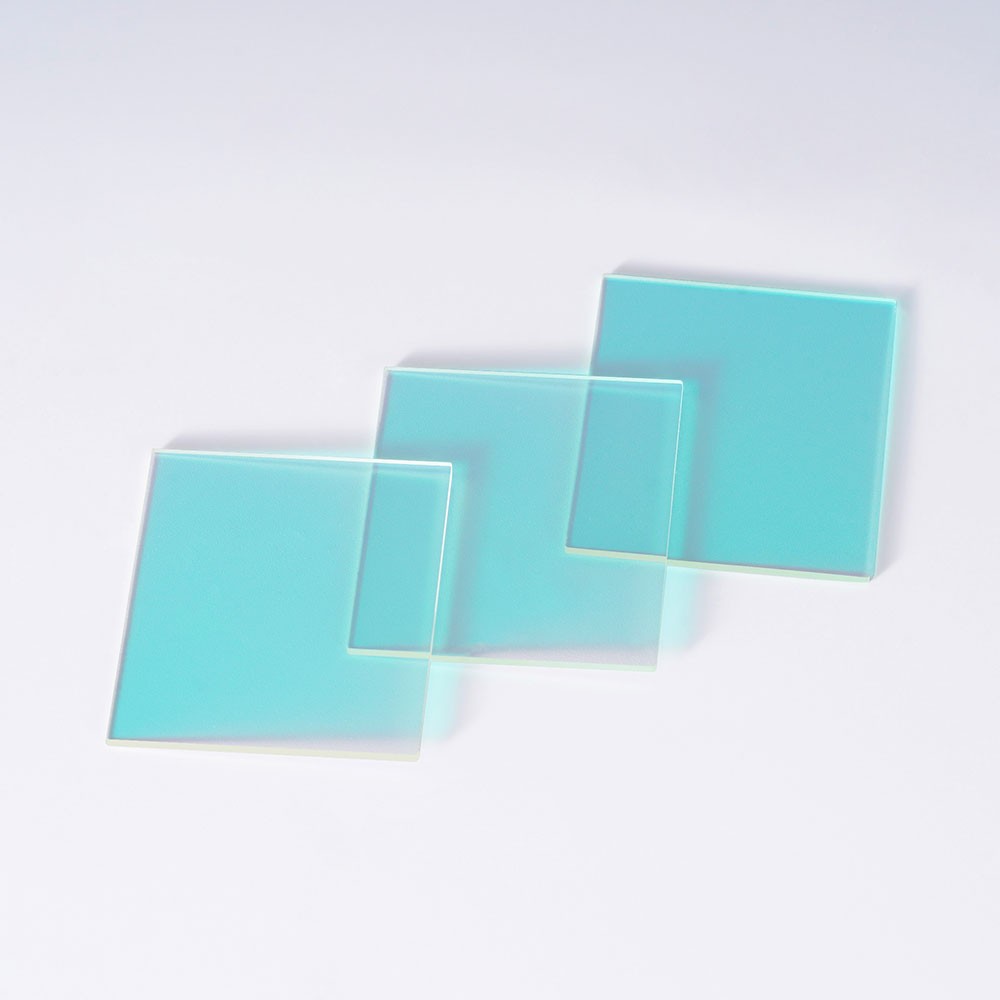

（IR-CUT紅外截止濾光片）

2. 生物醫療與實驗室環境

挑戰：高信噪比要求（微弱熒光信號）、長期穩定性、耐受化學品清洗（如酒精、丙酮）。

首選工藝：離子束濺射或高品質 離子輔助沉積。熒光顯微鏡中的二向色鏡和發射濾光片需要極高的截止深度（OD>6）和陡峭的邊緣，離子束濺射是唯一選擇。酶標儀中的多通道濾光片則多用IAD平衡性能與成本。

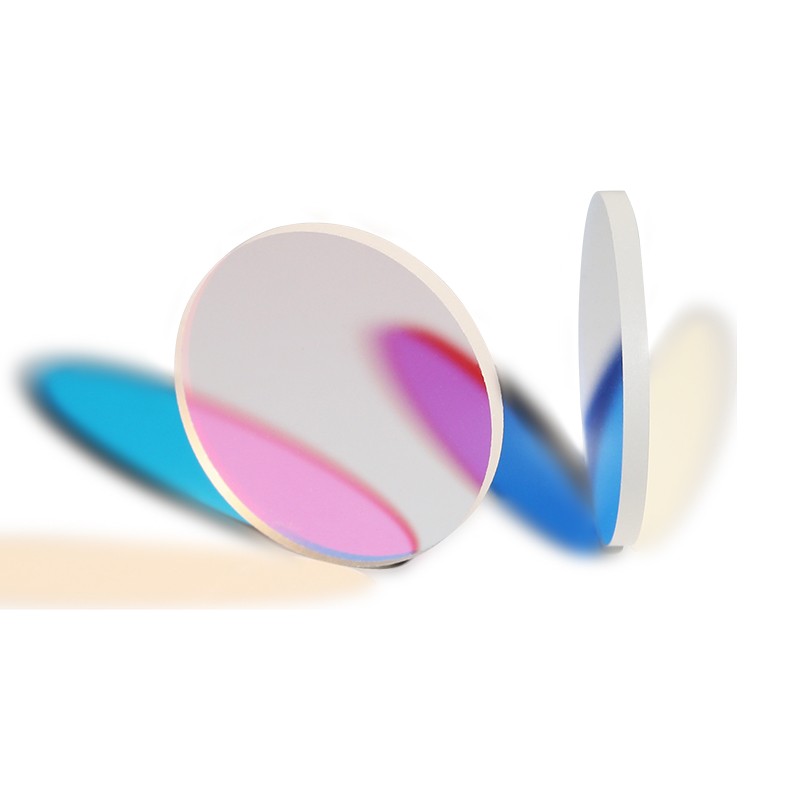

（透綠反紅二向色鏡）

3. 光通信環境

挑戰：波長精度極高（±0.05nm）、極端溫度穩定性（-40°C 到 85°C）、低插入損耗。

唯一選擇：離子束濺射。DWDM系統的通道間隔已小至50GHz（約0.4nm），只有離子束濺射能制造出如此精密、且膜層無溫漂的介質濾光片。

4. 工業與安防環境

挑戰：高功率激光（可能燒毀膜層）、戶外風雨沙塵、溫度劇變。

首選工藝：離子束濺射 或 磁控濺射。激光雷達和激光切割系統需要高損傷閾值的濾光片，離子束濺射的膜層最堅固。安防監控攝像頭需適應-30°C到70°C環境，磁控濺射或IAD的耐用性足夠。

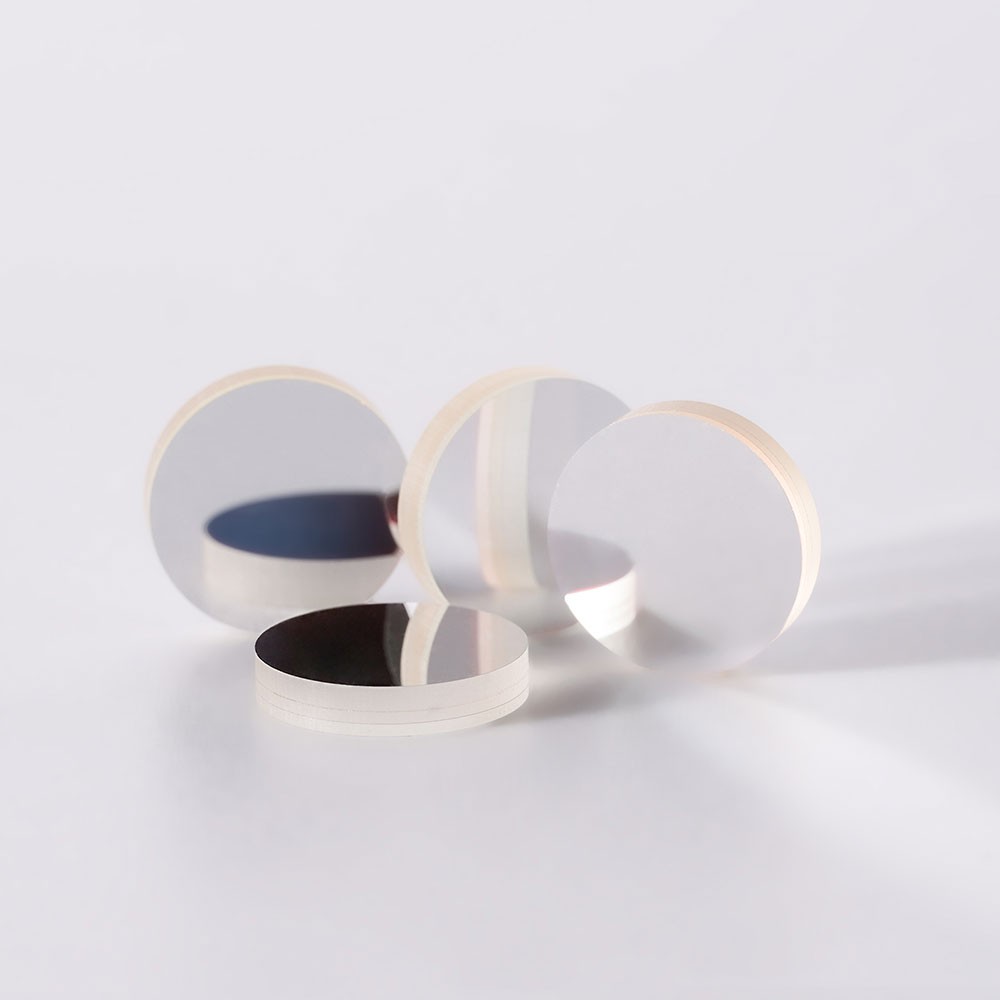

（NBP940激光窄帶濾光片）

5. 科研與航天環境

挑戰：極端可靠性、抗輻射、超高光譜純度、多光譜定制。

首選工藝：離子束濺射。航天級濾光片必須通過高振動、熱真空和輻射測試，只有離子束濺射膜能勝任。

6. 低成本、低要求或研發環境

挑戰：預算極有限、性能要求不高、需要快速試錯或小批量打樣。

首選工藝：真空蒸發鍍膜。當濾光片用于室內恒溫、不與溶劑接觸、不要求長期壽命的場景（如教學實驗、簡易光電玩具、低成本指示燈濾光片），蒸發鍍膜以最低的成本和最快的交付周期成為最佳選擇。此外，當需要鍍制某些特殊有機材料或低熔點材料時，蒸發鍍膜幾乎是唯一可行方案。

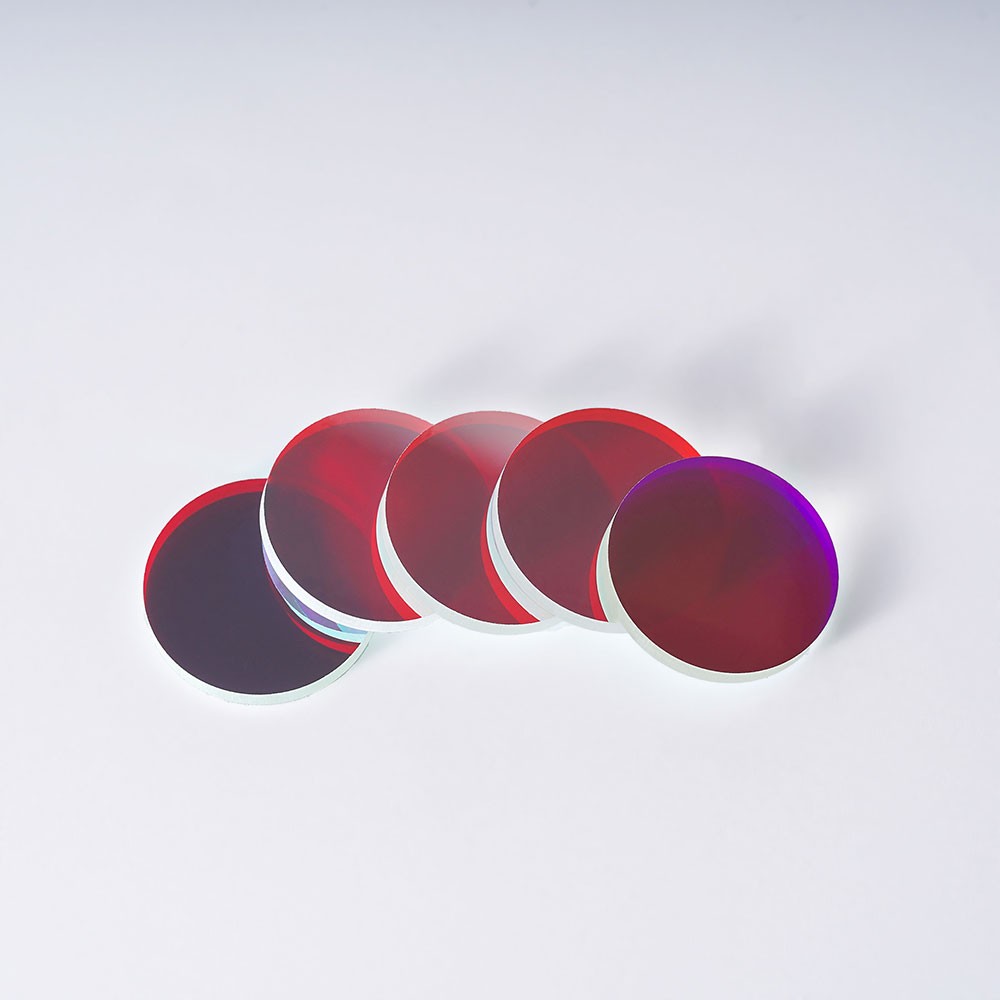

（BP650紅光帶通濾光片）

四、實戰選型指南：如何選擇鍍膜工藝？

在實際項目中，請按以下優先級決策：

第一步：評估環境與壽命要求（最重要）

戶外、高濕度、高低溫沖擊、需要酒精擦拭？ → 必須選擇離子輔助沉積 (IAD) 或離子束濺射 (IBS)。傳統蒸發鍍膜會很快失效。

用于高功率激光（>1W）或需要10年以上壽命？ → 只選 離子束濺射 (IBS)。

室內恒溫、無接觸、一次性或短期使用？ → 真空蒸發鍍膜 性價比最高。

第二步：評估光學性能要求

需要超陡邊緣（<0.5%波長跨度）、超深截止（OD>6）、超低損耗？ → 只選 離子束濺射 (IBS)。

需要通帶平坦、透過率>95%，但對截止深度要求不高（OD<3）？ → 離子輔助沉積 (IAD) 或甚至好的 蒸發鍍膜 即可。

第三步：評估批量與成本

月需求量 > 10萬片，且性能要求適中？ → 磁控濺射 是效率之王。

研發樣機或小批量（<100片），性能要求高？ → 可接受 離子束濺射 的高單價。

成本是首要限制，性能要求很低（如玩具、指示光），或需要特殊材料？ → 真空蒸發 是最合理選擇。

第四步：綜合建議速查表

 濾光片的鍍膜工藝沒有絕對的“最好”，只有“最合適”。真空蒸發鍍膜在成本、生產靈活性、特殊材料兼容性方面具有獨特優勢，是解決大量普通光學需求的主力軍；離子輔助沉積在性價比上取得了卓越平衡；磁控濺射解決了大規模高效生產的問題；而離子束濺射則代表了當前光學薄膜工藝的巔峰，為最苛刻的應用提供解決方案。

理解應用環境對溫度、濕度、機械強度和光譜穩定性的真實需求，結合產量、成本預算，并尊重不同材料對工藝的天然限制，就能做出明智的選擇。當性能要求極高或環境極端時，為離子束濺射付出的額外成本，將換來系統長期可靠運行的無憂回報；而當需求簡單且成本敏感時，大膽選用蒸發鍍膜，它依然是可靠且高效的工具。
