機載紅外測量吊艙光學鏡片應用分析
機載紅外測量吊艙是一種懸掛于飛行器腹部的模塊化遙感載荷，主要用于獲取地物目標的中波紅外（3–5 μm）和長波紅外（8–14 μm）輻射信息，服務于地質勘探、環境熱污染監測、精準農業估產、森林火情預警及氣象研究等領域。吊艙光學系統內，覆蓋多種鏡片協同工作，最前端是兼作氣動整流和保護功能的球冠窗口，內部包含共口徑反射鏡組、中繼透鏡組、分光元件、各紅外波段的成像透鏡組、濾光片以及焦平面前的保護窗。

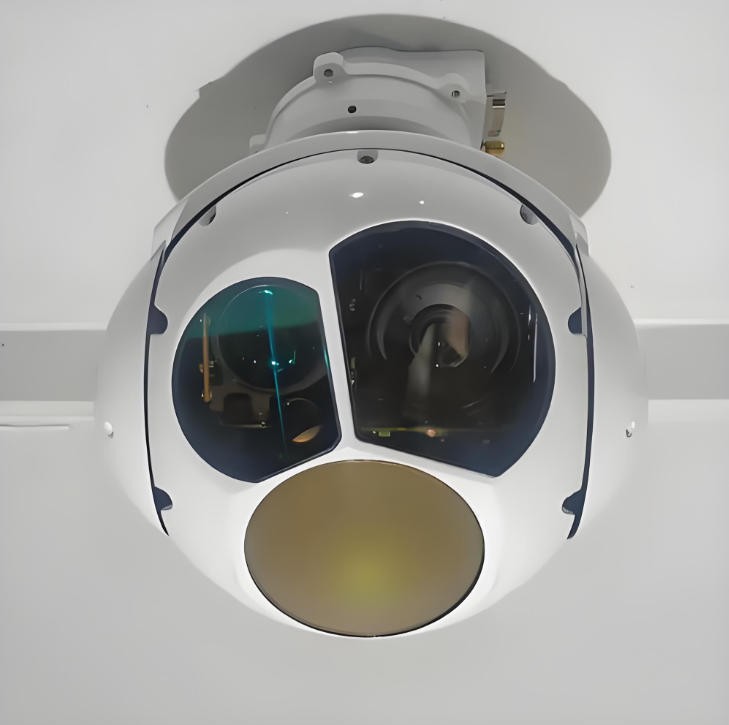

（圖源網絡，侵刪）
為了校正像差、減少鏡片數量并適應特殊波段需求，非球面透鏡和氟化鈣等晶質光學元件也被集成到系統之中。各鏡片在材料選擇、鍍膜設計和加工精度上各有側重。以下按功能分組以為大家展示常規工程的幾個參數供大家認識！

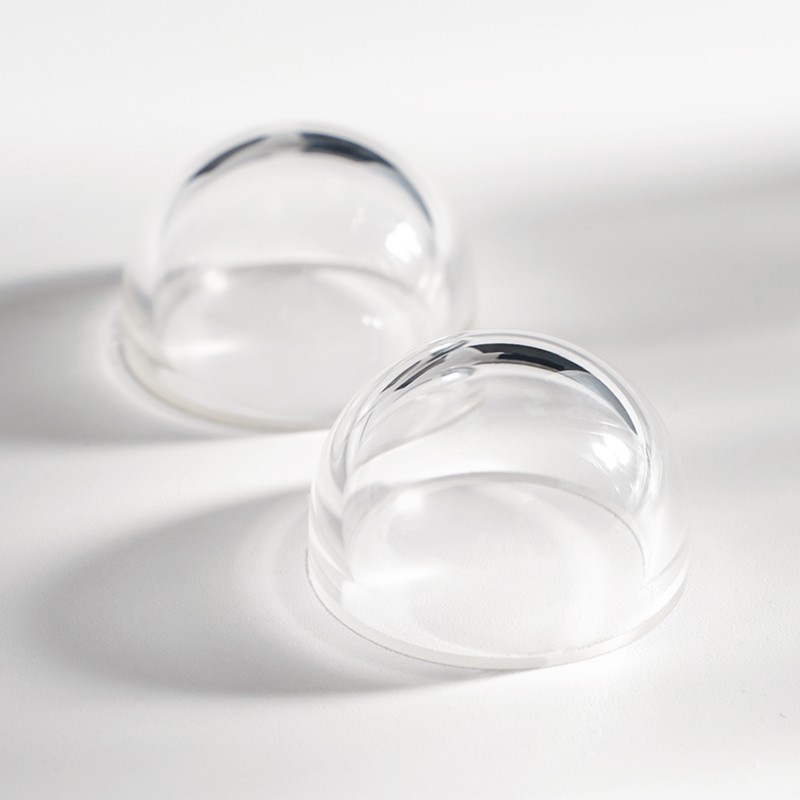

（球罩窗口）
一、前保護組
| 鏡片名稱 | 材料 | 主要功能 | 常規加工參數 |
| 球冠保護窗口 | 多光譜硫化鋅 (Cleartran) | 氣動整流、寬波段透過、抗風沙雨雪 | 直徑公差 +0.0/-0.2 mm； 面形 ≤λ/2 @632.8 nm； 表面質量 80/50； 3–5μm及8–14μm雙面增透，單面反射率<1%； 外表面DLC保護膜；倒角0.1~0.3 mm×45° |
| 內部密封窗 | 硒化鋅或硫化鋅 | 密封艙體、防塵防潮 | 面形 λ/4； 表面質量 60/40； 雙面對應波段增透膜； 倒角0.2~0.5 mm×45° |

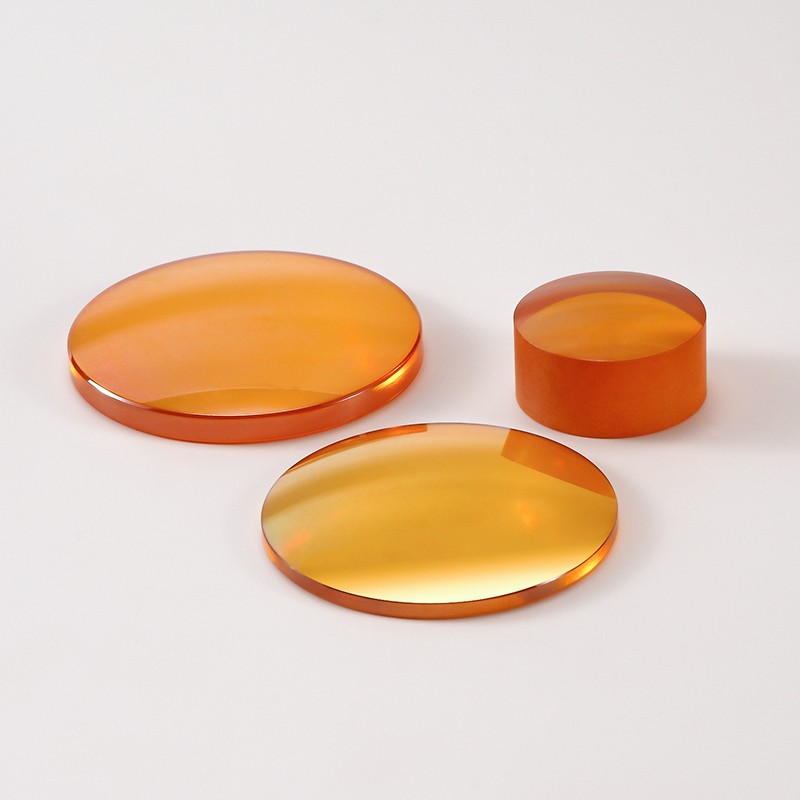

（硒化鋅透鏡）
二、共口徑前置光學組
| 鏡片名稱 | 材料 | 主要功能 | 常規加工參數 |
| 主反射鏡/次反射鏡 | 鋁合金（鍍金/鋁）或碳化硅 | 收集寬波段紅外輻射，共口徑成像 | 面形（RMS）：鋁合金λ/2，碳化硅λ/4；表面粗糙度<2 nm RMS；反射率≥96%（鋁膜）或≥98%（金膜） |
| 準直透鏡組 | 硅或鍺 | 壓縮大口徑光束為平行光 | 面形 λ/4；表面質量 60/40；雙面增透；倒角0.2~0.5 mm |
| 中繼透鏡組 | 硅、鍺、硒化鋅（含1片非球面） | 光束接力、像差補償 | 面形 λ/4；表面質量 60/40；非球面面形 λ/2~λ/4 |
| 場鏡 | 鍺或硒化鋅 | 光瞳成像、控制主光線角 | 面形 λ/4；表面質量 60/40 |

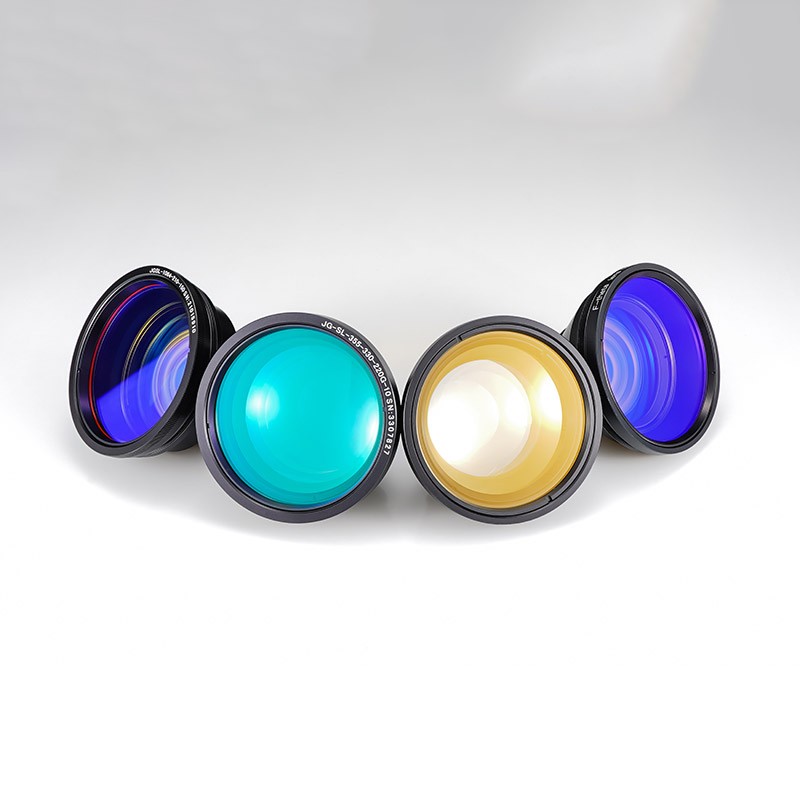

（場鏡）
三、分光元件組
| 鏡片名稱 | 材料 | 主要功能 | 常規加工參數 |
| 二向色分光鏡 | 硒化鋅（基底） | 分離中波紅外與長波紅外 | 面形 λ/4 @633 nm；表面質量 60/40；分光膜T/R平衡度優于90%±5%，截止陡度<5%波長帶寬 |
| 分束棱鏡（激光測距） | 硅或石英玻璃 | 分離發射激光與接收回波 | 角度公差±3弧分；表面質量 60/40；透射率>90%，反射率>95% |
| 平面反射鏡（折疊鏡） | K9玻璃 或 硅（鍍銀） | 光路折轉，縮小吊艙長度 | 面形 λ/4；表面粗糙度<2 nm RMS；反射率>96% |

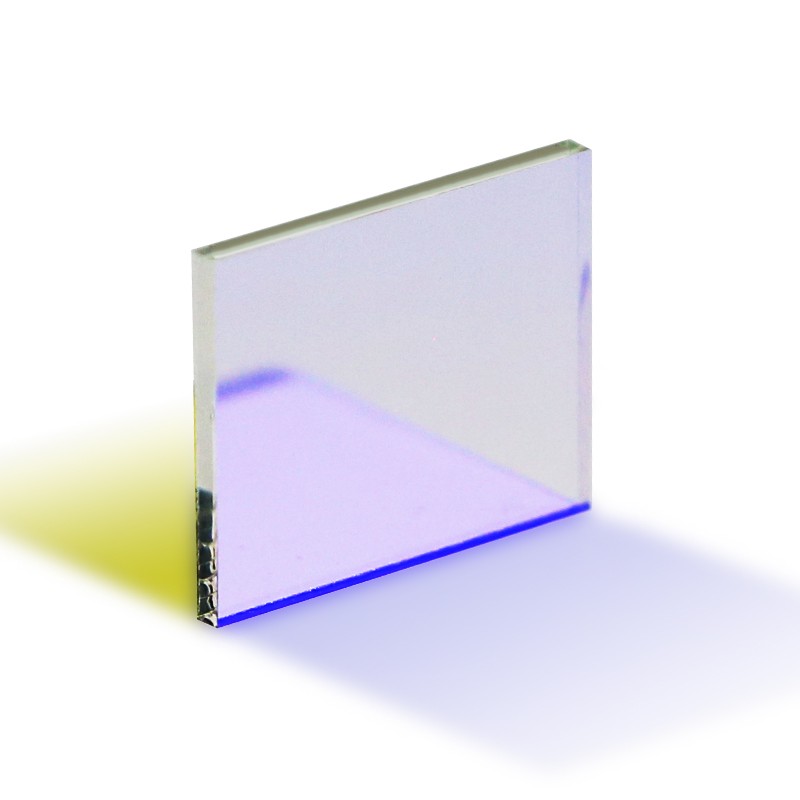

（二向色鏡）
四、各波段成像透鏡組
| 鏡片名稱 | 材料 | 主要功能 | 常規加工參數 |
| 中波紅外透鏡組 | 硅、硒化鋅（含非球面） | 3–5 μm波段成像 | 面形 λ/4；表面質量 60/40；雙面增透，單面反射率<0.5% |
| 長波紅外透鏡組 | 鍺、硫系玻璃（可模壓非球面） | 8–14 μm波段成像 | 鍺透鏡面形 λ/4，表面質量 60/40；硫系玻璃面形 λ/2~λ/4；雙面增透，單面反射率<0.5% |
| 會聚透鏡 | 硅/鍺/硒化鋅 | 聚焦至探測器焦平面 | 面形 λ/4；表面質量 60/40 |

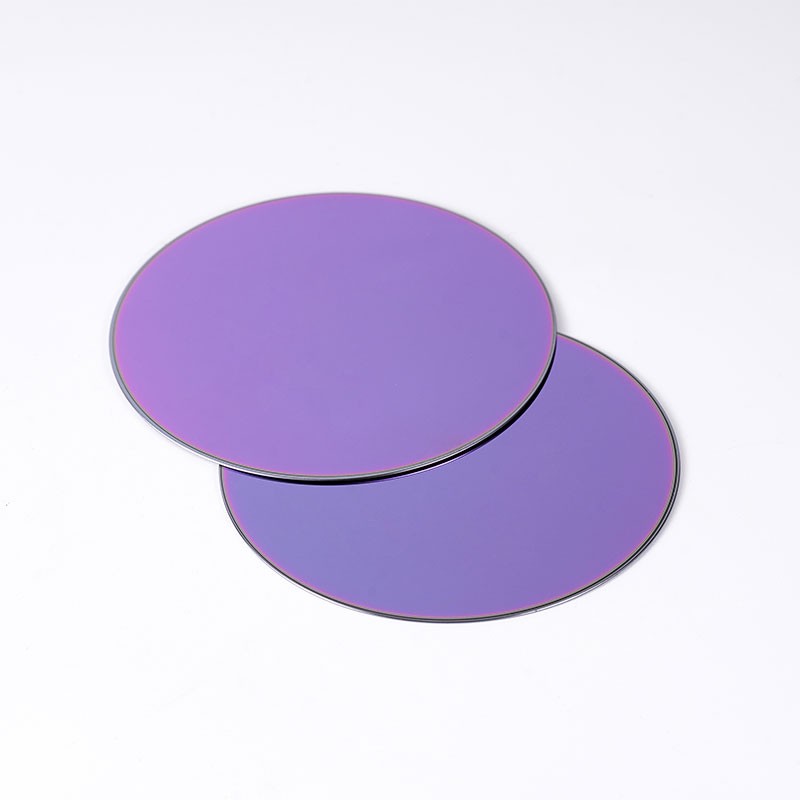

（紅外硅片）
五、光譜選擇與特殊元件
| 鏡片名稱 | 材料 | 主要功能 | 常規加工參數 |
| 窄帶濾光片 | 硅或鍺基底，Ge/ZnS多層膜 | 提取特定譜線，提高信噪比 | 中心波長公差±10 nm（精密±5 nm）；FWHM 10–30 nm；峰值透過率>80%；截止深度OD≥3 |
| 中性密度濾光片 | 紅外透射材料 | 強光衰減（如對日觀測） | 衰減倍數ND0.3~ND2.0；透過率均勻性±5% |
| 非球面透鏡 | 鍺、硅、硒化鋅、硫系玻璃 | 校正球差，減少鏡片數量 | SPDT加工：面形 λ/4~λ/2；表面質量 60/40；模壓硫系玻璃：面形 λ/2~λ/4 |
| 晶質光學元件 | 氟化鈣(CaF?)、氟化鎂(MgF?) | 中紅外光譜分析，熱穩定性好 | 面形 λ/4；表面質量 60/40；可鍍增透膜；注意防劃傷 |
| 衍射光學元件(DOE) | 鍺或硅（表面刻蝕微結構） | 色差校正（高端系統選配） | 面形 λ/2；衍射效率滿足設計值（非常規配置） |

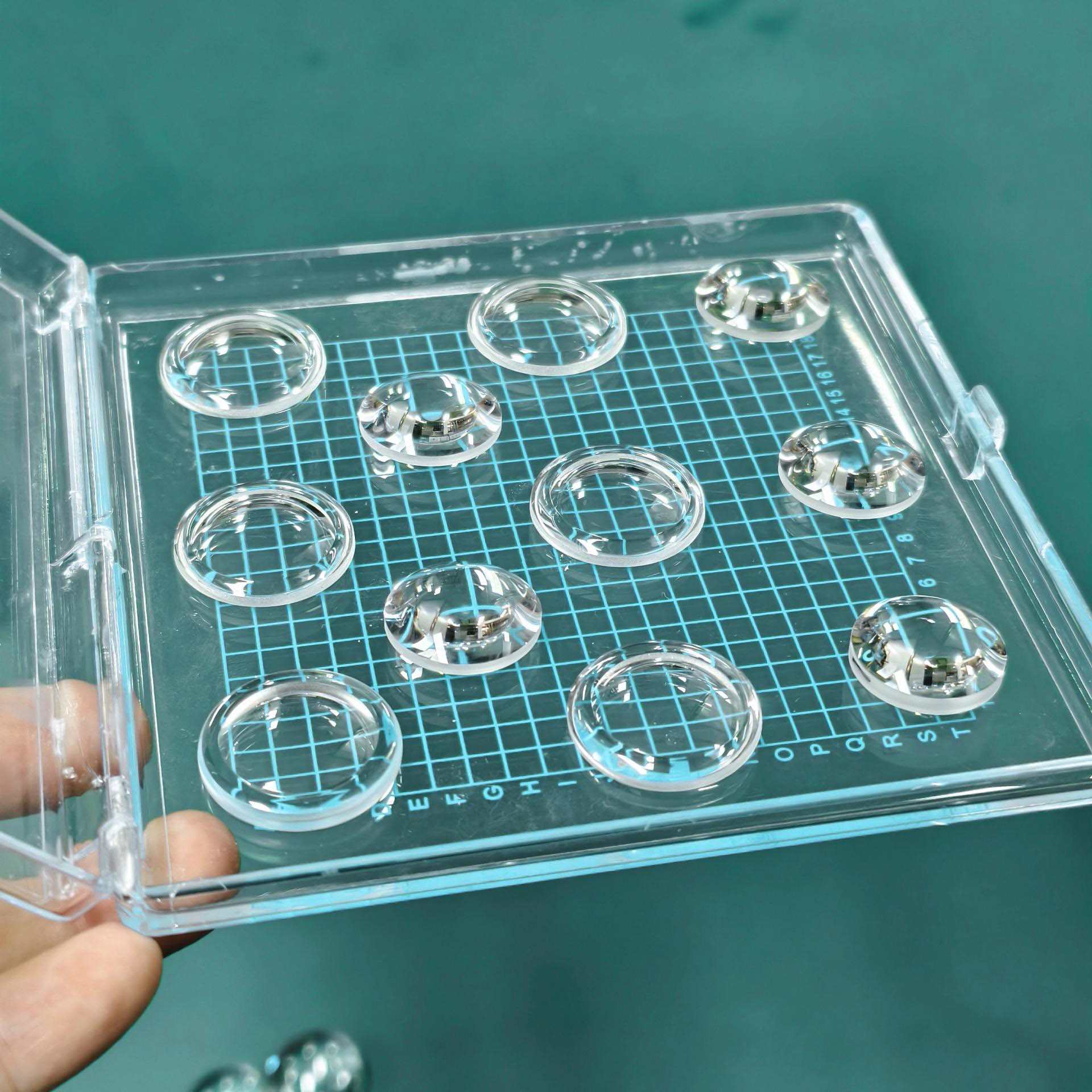

（非球面透鏡）
六、加工共性要點
所有常規鏡片的通用加工標準：
| 參數類別 | 常規指標 |
| 面形精度 | λ/2~λ/4（球面λ/4，非球面λ/2~λ/4，反射鏡λ/2 RMS） |
| 表面質量 (MIL) | 60/40（量產常規），保護窗用80/50，關鍵表面可用40/20（非大批量常規） |
| 直徑公差 | +0.0/-0.1 mm 或 ±0.1 mm |
| 中心偏（透射鏡片） | ≤0.02 mm（0.5弧分） |
| 鍍膜 | 對應波段雙面增透，單面反射率<1%（常規目標） |
| 倒角 | 普通鏡片0.2~0.5 mm×45°；球冠窗口0.1~0.3 mm×45° |
| 亞表面損傷控制 | 多階梯研磨（30 μm → 3 μm）+ 古典拋光；磁流變/離子束拋光用于高精度 |
機載紅外測量吊艙的光學鏡片體系涵蓋球冠窗口、密封窗、共口徑反射鏡、中繼透鏡、分光元件、中波/長波紅外成像透鏡、濾光片、非球面及氟化鈣等晶質元件。采用表格形式匯總的常規加工參數（面形λ/2~λ/4、表面質量60/40、直徑公差±0.1 mm）可滿足絕大多數工程遙感需求，無需追求極限精度。合理選用材料和加工等級，兼顧性能與成本，是吊艙光學系統設計的務實原則。未來硫系玻璃模壓非球面與金剛石車削自由曲面技術的普及，將進一步提升系統集成度與成像質量。
文章聲明：本文參數基于行業批量生產常規標準，具體項目請根據系統指標和預算協商確定。
