2026年，智能制造與物流自動化正誕生了大量部署人機協作場景，機器人需要實時識別操作者的手部姿態、抓取意圖，以及手指與目標物體的相對位置。這類任務對機器視覺系統的要求區別于傳統工件檢測：皮膚表面缺乏高對比度紋理，依賴常規光源難以穩定提取特征；抓取動作動態范圍大（手指彎曲速度可達300°/s），易產生運動模糊；工業現場存在復雜環境光：LED工礦燈、天窗自然光、臨近工位的弧光等，其光譜覆蓋可見光全波段。因此，手部抓取識別系統普遍采用“主動照明+窄帶濾波”的架構，以隔離環境光干擾，獲得穩定、高信噪比的手部圖像，在此過程中發揮著重要作用。

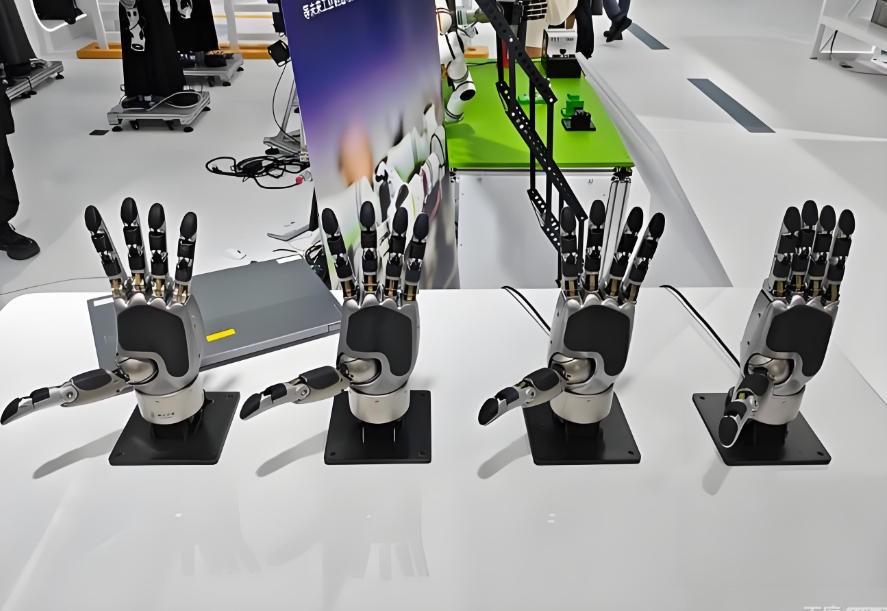

（圖源網絡，侵刪）

一、濾光片在系統中的實際作用

1.照明波長的選擇

人體皮膚在620–650nm紅光波段的反射率最高（約40–50%），且該波段對皮下血管和關節褶皺陰影有適度穿透能力，能增強抓取過程中皮膚形變的視覺特征。同時，635nm附近的光源對人眼刺激小，適合長時間操作。因此，系統選用中心波長為635nm的LED陣列作為主動照明。

2.濾光片的功能

不加濾光片時，工業相機（無論彩色或黑白）會同時接收環境光中的所有波長。即便635nmLED的光強足夠，環境光中的紅光及近紅外成分仍會抬高圖像背景噪聲，降低信噪比。更嚴重的是，環境光迫使相機無法采用極短曝光時間，從而難以凍結快速抓取動作。

解決方案是在鏡頭與傳感器之間加入一片窄帶通濾光片。其通帶與LED發射光譜匹配，通帶外（尤其是400–600nm及700–1000nm）的雜光被大幅衰減。這樣，相機記錄的信號絕大部分來自主動照明，手部輪廓對比度顯著提升，同時允許曝光時間縮短至1/2000秒以下，有效抑制運動模糊。

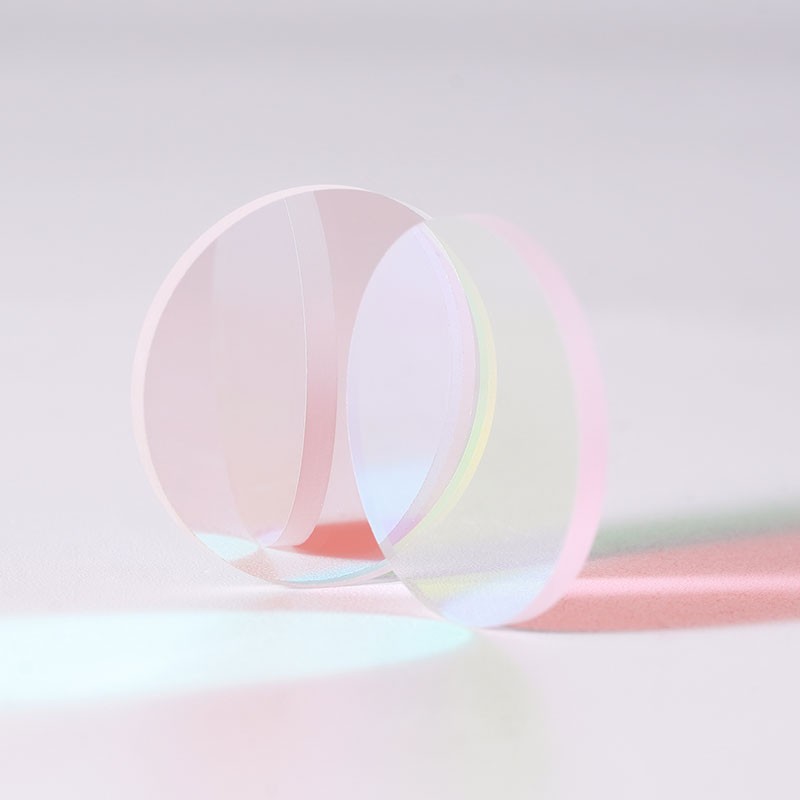

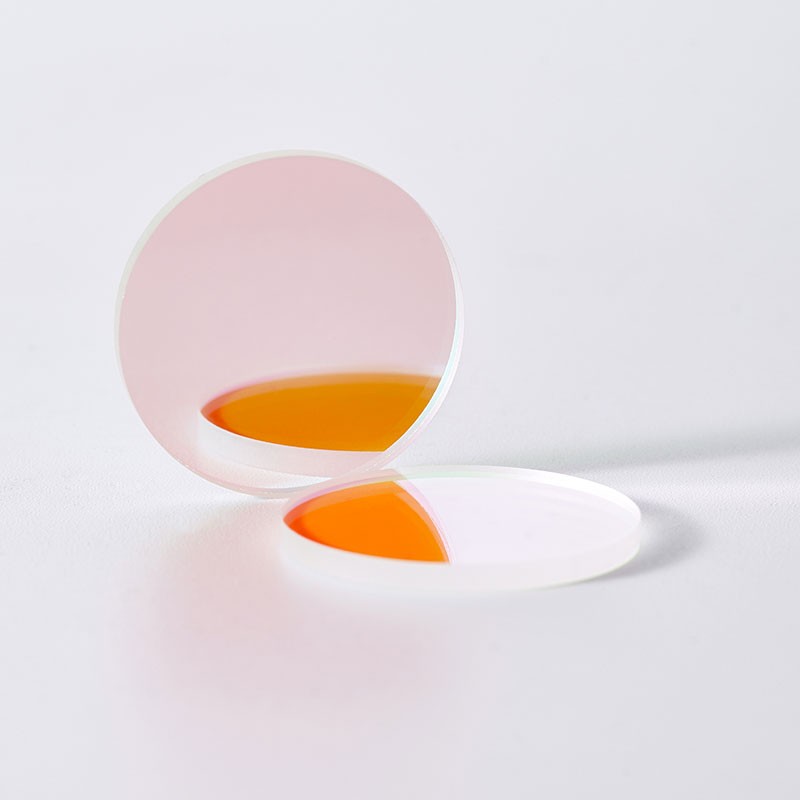

（窄帶635濾光片）

二、光學原理：窄帶濾光片的工作機制

窄帶濾光片屬于干涉型光學薄膜器件。其基礎結構為在玻璃基底上交替沉積高、低折射率材料（例如TiO?與SiO?），形成多層膜系。利用法布里珀羅干涉效應，僅特定波長的光能在多次反射中相干增強而透過，其余波長因相位相消被反射。

在手部抓取識別中，濾光片的幾個關鍵參數直接影響成像質量：

中心波長（CWL）：必須與635nmLED的發光峰值嚴格對齊。偏差±3nm以上時透過率顯著下降。

半高寬（FWHM）：即通帶寬度。當前工業級產品典型值為10±2nm。FWHM過寬會引入環境紅光噪聲；過窄則對溫度變化和光線入射角敏感，容易失配。

峰值透過率（T_peak）：通常要求≥90%。每損失1%透過率，需增加約3%的LED功率，帶來散熱與人眼不適問題。

截止深度（OD）：表示通帶外雜光的衰減程度。OD4意味著透過率降至0.01%以下。手部識別場景需要OD4–OD6的截止深度，以應對現場強環境光。

三、深度分析：工程應用中不可忽視的光學問題

1.角度漂移：根據干涉原理，濾光片的中心波長隨入射角增大而向短波方向漂移。當手部位于相機畫面邊緣時，主光線入射角可能達到15°–20°，導致CWL偏移5–10nm。若濾光片半高寬僅為8nm，邊緣區域的手部會明顯變暗。2025–2026年的常見工程對策包括：采用遠心鏡頭將入射角控制在5°以內，或者將濾光片半高寬適當放寬至12–14nm。后者雖輕微降低信噪比，但大幅提升了視場均勻性，更符合產線實際需求。

2.熱漂移與匹配：635nmLED在工作時結溫上升，其發射峰值以約0.2nm/°C的速度紅移。同時，濾光片膜層材料的熱膨脹和折射率溫度系數也會引起中心波長漂移。在0–50°C的工業環境溫度范圍內，兩者可能產生3–5nm的相對偏移。當前行業普遍采用“溫譜匹配設計”：將濾光片的常溫中心波長設定為637nm左右，使其在全溫區內的漂移曲線與LED保持同步，從而將系統透過率波動控制在20%以內。高端應用還會對LED模組進行主動溫控。

 3.寄生透過峰：任何窄帶濾光片在短波方向（如紫外、藍光）都可能因高次干涉產生寄生透過峰。例如，635nm濾光片在470nm附近可能出現2–5%的次峰。雖然人眼不敏感，但CMOS傳感器的藍光通道量子效率較高，這些雜光會抬升暗場噪聲，降低圖像動態范圍。2026年的優質濾光片采用吸收型基底（如摻釹玻璃），在400–550nm波段提供額外OD2以上的本征吸收，再配合膜系優化，將所有寄生峰抑制到OD3以下。

四、典型參數總結與型號說明

綜合上述分析，適用于手部抓取識別場景的窄帶濾光片具備以下典型規格：

中心波長：635nm

半高寬：10–12nm

峰值透過率：≥90%

截止深度：OD4（300–1100nm）

基底：吸收型，抑制短波寄生峰

入射角耐受：0–15°內CWL漂移≤5nm

在光學元件行業編號慣例中，這類濾光片通常被標記為NBP635（NarrowBandPass，中心波長635nm）。該型號并非特定品牌專有，而是基于上述光譜指標的通用稱謂。

工業相機在手部抓取識別中依賴窄帶濾光片來隔離環境光、提升信噪比、支持短曝光。一片合格的NBP635濾光片，其參數背后對應著皮膚光學特性、LED熱行為、干涉薄膜物理以及相機傳感器匹配等多項工程折衷。
