反射鏡金屬鍍膜壽命評估與保護層選擇指南
在光學系統中，反射鏡的金屬鍍膜（鋁、銀、金）是決定反射率和成像質量的關鍵。然而，裸金屬鍍膜的壽命差異巨大——從數周到數十年不等。這種差異的根源不僅在于金屬本身的化學性質，更取決于環境因素與保護層策略。本文旨在提供一套系統的評估框架，幫助工程師根據實際使用條件精準預測鍍膜壽命，并對比不同保護層的適用場景。
一、影響鍍膜壽命的四大環境因素
1.濕度
高相對濕度（RH>60%）會加速兩類失效：
腐蝕反應：水分子作為電解質，促進銀的硫化（需要硫源）和鋁的氧化。在有污染物的空氣中，潮濕表面會形成微電解池，導致點蝕。
保護層剝離：水汽通過針孔滲入金屬保護層界面，長期積累會引起膜層起泡或剝落。
量化影響：在RH從30%升至80%時，無保護銀膜的壽命可從數月縮短至12周；保護銀膜的針孔腐蝕速率增加510倍。
2. 污染物
| 污染物類型 | 主要來源 | 對鍍膜的危害 | 敏感度順序 |
| 硫化物（H?S,SO?,有機硫） | 工業廢氣、汽車尾氣、橡膠/塑料逸出物、實驗室化學品 | 與Ag反應生成黑色Ag?S（不可逆），與Cu反應生成黑色硫化物 | 銀>銅>鋁>金 |
| 氯離子（Cl?） | 鹽霧（沿海）、鹽酸蒸汽、PVC材料 | 破壞氧化膜，誘發點蝕；與Ag生成AgCl（白濁） | 鋁、銀敏感 |
| 有機污染物 | 手指油脂、真空泵油擴散、膠黏劑釋氣 | 吸收紫外光引起碳化，降低反射率；作為腐蝕核 | 所有膜均受影響 |
典型案例：沿海光學實驗室中，無保護銀鏡的壽命通常<3個月；而密封于潔凈氮氣腔體內的銀鏡可維持5年以上。
3.波長與輻照條件
紫外光（UV,<400nm）：高能光子會破壞大多數有機保護層（如某些聚合物涂覆層），并加速Al?O?、SiO?等無機介質的結構缺陷演化。鋁膜由于自帶氧化層，反而比銀膜更耐紫外。
高功率激光：連續激光引起熱應力；脈沖激光產生熱沖擊。失效模式包括：
熱致應力開裂（保護層與金屬熱膨脹系數不匹配）
局部氧化或熔化（光斑處溫度驟升）
增透效應：表面污染層吸熱導致瞬間燒蝕
壽命評估規則：當激光功率密度>10?W/cm2（連續）或>1MW/cm2（脈沖）時，必須采用銅或銀基底+介質增強膜，且常規保護層壽命可能降至數百小時以內。
4.溫度與熱循環
高溫（>150°C）：加速金屬擴散、保護層結晶化、界面應力釋放。例如，裸鋁膜在300°C空氣中數小時即完全氧化變灰。
深低溫（液氮，77K）：熱應力可能導致保護層開裂（尤其厚介質膜），但化學反應幾乎停止。
熱循環：反復的膨脹收縮會使保護層產生微裂紋，成為腐蝕通道。

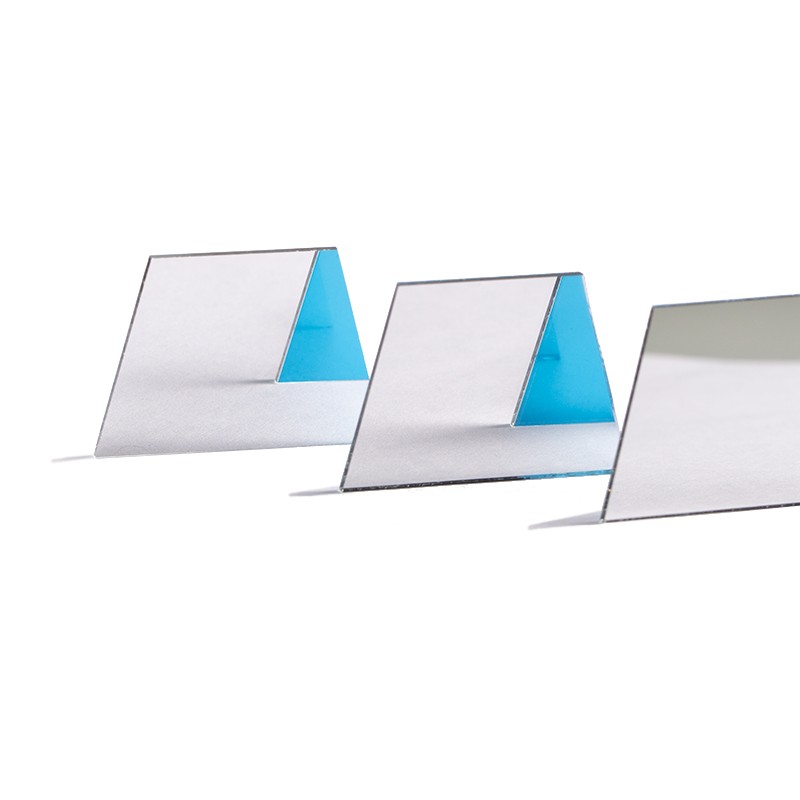

（鍍鋁反射鏡）
二、如何根據具體環境精確評估壽命？
2.1分層評估框架
建議采用三因素評分法（每項15分，分數越高壽命越短）：
| 評估因素 | 1分（優） | 3分（中） | 5分（差） |
| 相對濕度 | <30%(干燥氮氣) | 3060%(空調實驗室) | >80%(無空調潮濕環境) |
| 硫化物濃度 | 潔凈室/高真空 | 城市空氣(1050ppbH?S) | 工業區/污水處理(>200ppb) |
| 紫外輻照度 | 無UV(可見/紅外激光) | 日常日光燈/室內散射光 | 強紫外燈/太陽直射 |
| 機械摩擦 | 無接觸(密封腔體) | 偶爾清潔(軟擦拭) | 頻繁接觸或氣流粉塵 |
綜合壽命估算：
對保護銀膜，參考壽命（實驗室標準條件）：10年。
實際壽命≈10年×(壽命因子)。
壽命因子=(2^((總評分4)/4))的經驗近似。例如總評分8分（中等惡劣），因子≈0.35，預期壽命~3.5年。
2.2典型場景壽命參考表
| 應用場景 | 環境特征 | 推薦鍍膜 | 預期壽命 | 主要失效風險 |
| 太空望遠鏡(JWST) | 真空,低溫,無氧無硫 | 保護金膜 | >20年 | 微隕石撞擊 |
| 半導體光刻設備 | 潔凈室,干燥,深紫外 | 保護鋁膜(MgF?) | 58年 | 深紫外致保護層退化 |
| 激光雷達(戶外車頂) | 潮濕,鹽霧,震動 | 保護銀膜(多層介質) | 23年 | 針孔鹽蝕 |
| 熒光顯微鏡濾光塊 | 室溫,有機染料氣氛 | 保護銀膜或鋁膜 | 35年 | 硫化物污染 |
| 高功率CO?激光切割頭 | 高熱,粉塵,無硫 | 裸銅或裸金 | 數百至數千小時 | 熱應力開裂 |
| 化學分析儀(紫外可見) | 腐蝕性氣體(酸霧) | 保護金膜 | 10年+ | 物理劃傷 |
2.3加速老化測試建議
若需獲得準確的壽命數據，可進行以下加速試驗：
濕熱測試：85°C/85%RH，每100小時等效常溫常濕約1年（對銀膜）。
硫化測試：暴露于3ppmH?S氣體(ASTMB809)，銀膜在24小時內變黑，可推算出正常城市空氣中約23年失效。
UV加速：使用UV燈(254nm,50W/m2)連續照射，1000小時等效室內5年。

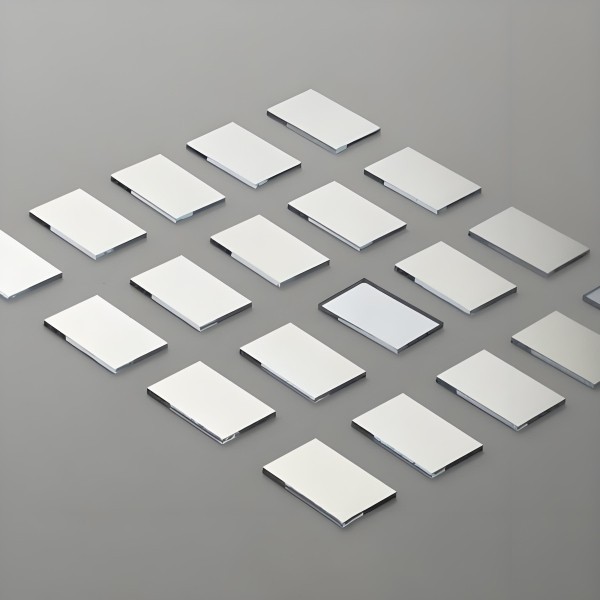

鍍銀反射鏡
三、不同保護層的優劣對比
保護層的作用是隔絕環境腐蝕物，同時盡量不影響原始金屬的反射率。常用保護層材料及其特性如下：
3.1常見保護層材料一覽
| 保護層材料 | 典型厚度 | 制備方法 | 優勢 | 劣勢 | 適用金屬 |
| SiO?(二氧化硅) | 80200nm | 電子束蒸發,濺射 | 透明(至~200nm),致密,硬度高,熱穩 | 應力略大,針孔敏感 | Al,Ag,Au |
| MgF?(氟化鎂) | 100150nm | 熱蒸發 | 低折射率,紫外透明(>115nm),應力小 | 較軟,易吸潮,耐硫差 | Al(深紫外首選) |
| Al?O?(氧化鋁) | 1030nm | ALD,濺射 | 極高致密性(原子層沉積),抗劃傷 | 沉積速度慢,固有吸收(紫外<200nm) | Ag,Au |
| Si?N?(氮化硅) | 50100nm | PECVD,濺射 | 極硬,化學惰性,抗水汽滲透極佳 | 應力大,紫外吸收強(>300nm才透明) | 紅外銀鏡 |
| ITO(氧化銦錫) | 50100nm | 濺射 | 導電(抗靜電),可見光透明 | 成本高,近紅外吸收 | 電子敏感環境 |
| 多層介質堆 | 15μm | 離子輔助蒸鍍 | 幾乎零針孔,可設計抗反射/增強反射 | 制備復雜,應力大,厚膜易裂 | 高端保護銀/金 |
3.2關鍵性能對比矩陣
| 性能指標 | SiO? | MgF? | Al?O?(ALD) | Si?N? | 多層介質 |
| 抗硫化物滲透 | 中 | 低 | 高 | 高 | 極高 |
| 抗水汽滲透 | 中 | 低 | 極高 | 高 | 極高 |
| 機械硬度(莫氏) | ~6 | ~2.5 | ~9 | ~8 | ~57 |
| 紫外透明窗口 | >200nm | >115nm | >200nm | >350nm | 可設計 |
| 工藝溫度對基底要求 | <150°C | <100°C | <80°C(ALD) | <200°C | <150°C |
| 典型成本 | 低 | 低 | 中高 | 中 | 高 |
3.3保護層組合優化建議
1.對于銀膜（最高反射率需求）：
標準方案：5nmAl?O?(ALD)+80nmSiO?。Al?O?作為致密阻擋層，SiO?提供機械保護。壽命：室內510年。
高端方案：多層介質堆(如SiO?/TiO?)直接覆蓋銀，形成增強型銀鏡。壽命可達15年以上，且反射率>99%。
2.對于鋁膜（紫外可見通用）：深紫外方案：單層MgF?(120nm)通過熱蒸發，注意避免應力開裂。壽命在深紫外下35年。
可見/近紅外方案：SiO?保護層，經濟可靠。壽命58年。
3.對于金膜（紅外及長壽命）：金本身已穩定，保護層主要用于防劃傷：推薦SiO?或Si?N?薄層(50nm)，幾乎不改變反射率，壽命提升至20年以上。

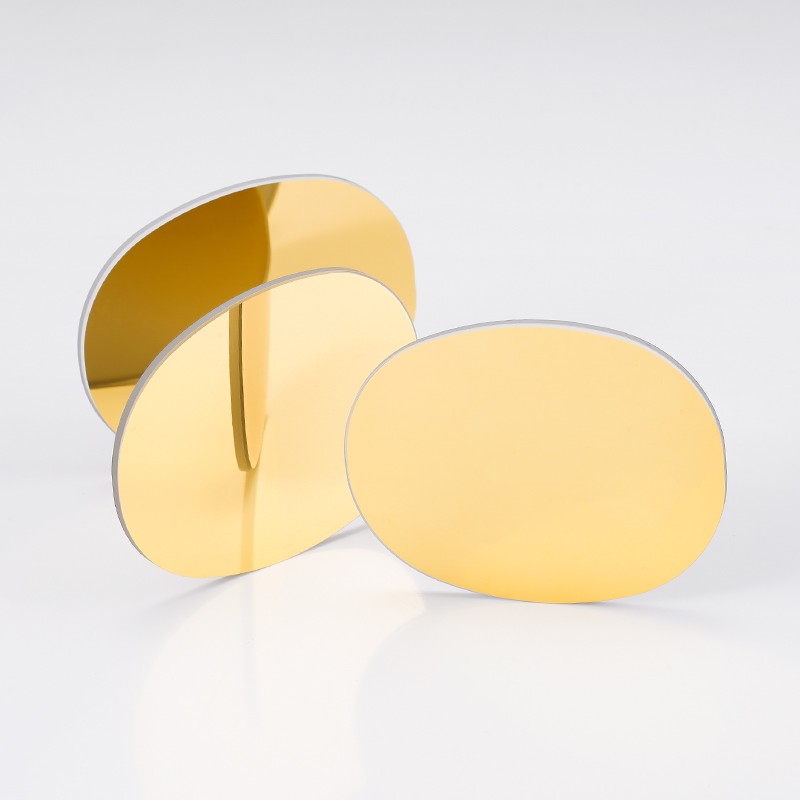

（鍍金反射鏡）
四、實用決策流程
如果您需要選擇一個具體鍍膜，請按序回答以下問題：
1.主要工作波段？
紫外(<400nm)→鋁(MgF?保護)
可見(400700nm)→銀(最好有保護)或鋁(成本低)
紅外(>700nm)→金或銀(金更耐腐蝕)
2.環境中有無硫化物或鹽霧？
有且不能密封→必須金膜
有但可定期清潔/密封→高質量保護銀膜(多層介質)
3.激光功率密度？
>10?W/cm2→裸銅/裸金，或特殊增強膜，放棄傳統保護層
4.目標壽命？
<1年→裸鋁/裸銀即可
15年→標準保護鋁/銀
>10年→保護金膜或密封腔體+保護銀
5.預算限制？
極高(>1000元/片)→多層介質增強銀/金
中等(200-500元)→濺射SiO?保護鋁/銀
低(<100元)→熱蒸發裸鋁
反射鏡金屬鍍膜的使用壽命不是單一的數字，而是環境應力、保護層質量和維護策略的綜合結果。裸膜之間壽命差距可達數十倍，而通過選擇合適的保護層，可以將銀膜的壽命從數月延長至10年以上，使其成為性價比最高的高反膜之一。但在最嚴酷的腐蝕環境或要求絕對免維護的系統中，金膜仍然是唯一經得起時間考驗的選擇。
