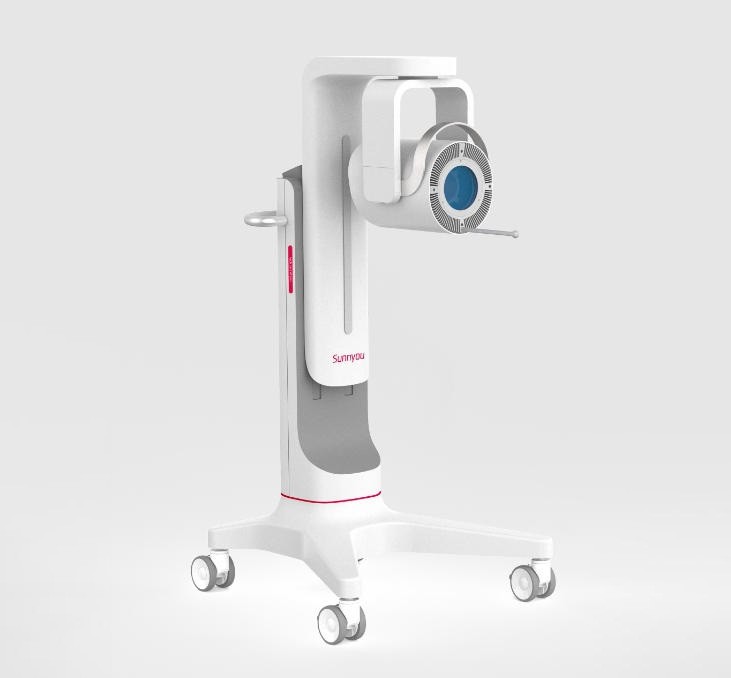

紅外線理療儀的核心功能是利用紅外輻射的熱效應及生物刺激效應，緩解軟組織損傷、炎癥及疼痛。理想的紅外治療設備并非單純發出紅外線，而是需要精確限定輸出光譜：濾除導致皮膚熱損傷的短波致熱光（如紫外線、紫光、藍光）以及引起表皮過熱的遠紅外線（>1400?nm），同時保留對深層組織具有高穿透性的“治療窗口”（通常為600–1400?nm或760–1400?nm）。這一光譜控制功能完全依賴于光學鏡片系統。

(圖源網絡--侵刪)

光學鏡片在紅外理療儀中承擔三項確定性的任務：

選擇性透過：保留治療需要的波段；

截止吸收/反射：濾除有害或冗余波段；

光路整形：聚焦或均勻化照射光斑。

一、紅外理療儀中的光學鏡片結構和工作原理

1.長波通濾光片

長波通濾光片基于光學薄膜干涉效應或材料本征吸收特性制成。薄膜型長波通濾光片由多層高、低折射率介質交替堆疊而成，利用相長干涉使波長大于截止閾值（λc）的光高效透過，而波長小于λc的光被強烈反射。吸收型長波通濾光片則依靠玻璃基質中摻雜的離子（如Cu2?、Fe2?）吸收短波光，僅讓長波光透過。

典型參數與應用：長波通濾光片的截止波長常見為540?nm、600?nm、750?nm，過渡帶寬度控制在20–50?nm，通帶平均透過率大于85%。在紅外理療儀中，長波通濾光片用于鹵素燈或石英發熱管光源，實現以下功能：

截止波長設為550?nm時，濾除紫外至綠光，輸出560?nm以上光波，用于寬譜近紅外理療。

截止波長設為750?nm時，完全濾除所有可見光及短波近紅外，僅輸出760?nm以上的純近紅外光，用于深層治療。

長波通濾光片是家用及醫用紅外理療儀中最常見的鏡片類型，其結構簡單、耐熱性好、成本可控。

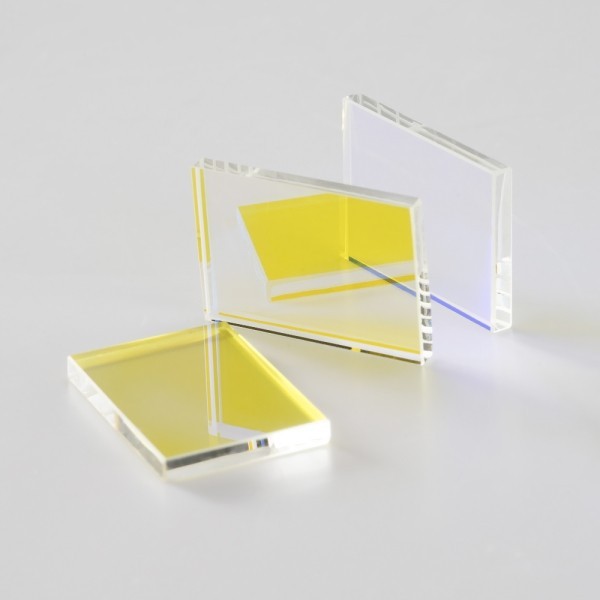

（LP550長波通濾光片）

2. 帶通濾光片

帶通濾光片通過多腔法布里-珀羅干涉結構，僅允許特定波段（λ?~λ?）的光透過，其余波段被截止。帶通濾光片可以視為一個長波通與一個短波通濾光片的組合，也可直接設計為多層膜系。其透過曲線呈現一個帶寬可控的“窗口”。

典型參數與應用

醫用帶通濾光片的設計分為兩類：

寬帶帶通：窗口寬度可達200–600?nm，例如600–1200?nm，用于同時允許紅光和近紅外通過，兼顧淺表修復與深層熱療。

窄帶帶通：半高寬通常為30–100?nm，例如中心波長850?nm、半高寬50?nm，用于精準激發特定光生物效應。

帶通濾光片應用于精準治療型近紅外理療儀，例如用于傷口愈合、神經修復的特定波長LED組合設備。相比于長波通濾光片，帶通濾光片能同時剔除短波致熱光和長波遠紅外，輸出光譜更“純凈”，避免皮膚表面因遠紅外吸收而產生的灼熱感。

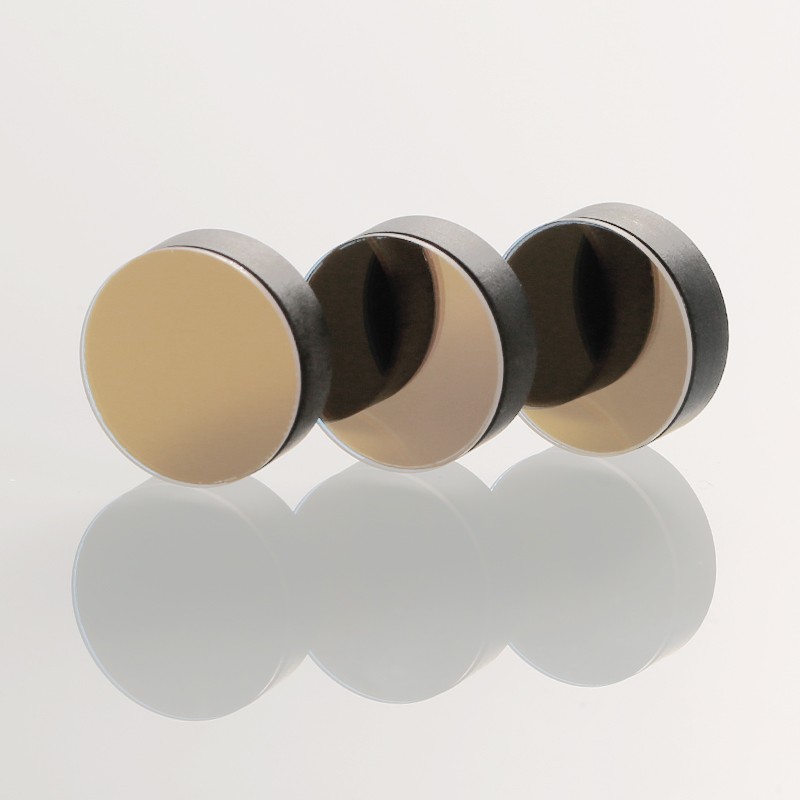

（BP850寬光譜帶通濾光片）

3.液體濾光器

液體濾光器利用流動的液體對特定波長光的選擇性吸收特性實現濾光。鹵素燈發出的光穿過透明液體池時，短波光（紫外至綠光）及長波遠紅外（>1400?nm）被液體吸收并轉化為熱量，熱量通過循環冷卻系統帶走；治療窗口內的光（如600–1400?nm或760–1400?nm）則順利透過。這是一種吸收式濾光，而非反射式。

典型應用與優點

液體濾光器常見于大功率（數百瓦至數千瓦）紅外理療儀。典型設備使用純水或硫酸銅溶液作為濾光液，配合長波通固體濾光片，實現760–1400?nm輸出。液體濾光器具有三大確定性優勢：

散熱性能極佳，可承受大功率熱輻射而不發生光譜漂移；

天然濾除>1400?nm的遠紅外（水的吸收峰在1450?nm、1950?nm等位置），減少表皮熱負荷；

吸收短波致熱光的同時不產生反射光干擾。

液體濾光器的系統復雜，需要水泵、散熱器、密封腔體，因此主要應用于專業醫療設備。

4.透紅外有色玻璃

透紅外有色玻璃是在玻璃基質中摻入過渡金屬離子（如Co2?、Cu2?、Fe2?）或稀土離子，利用離子能級躍遷吸收特定可見光波段，而紅外波段保持透過。例如，透紅外黑色玻璃（國家標準牌號HWB系列）對400–700?nm可見光的吸收率大于90%，對800–2000?nm紅外光的透過率可達80%以上。

應用場景與特性

透紅外有色玻璃應用于老式紅外理療燈及部分家用小型紅外理療設備。它也可以作為輔助濾光片，與液體濾光器串聯使用，以進一步修剪光譜邊緣。該鏡片的優點是化學穩定性好、耐高溫、可實現大尺寸低成本。缺點在于截止邊不夠陡峭，可見光泄漏量較高，導致設備工作時出現人眼可見的“紅曝”現象。

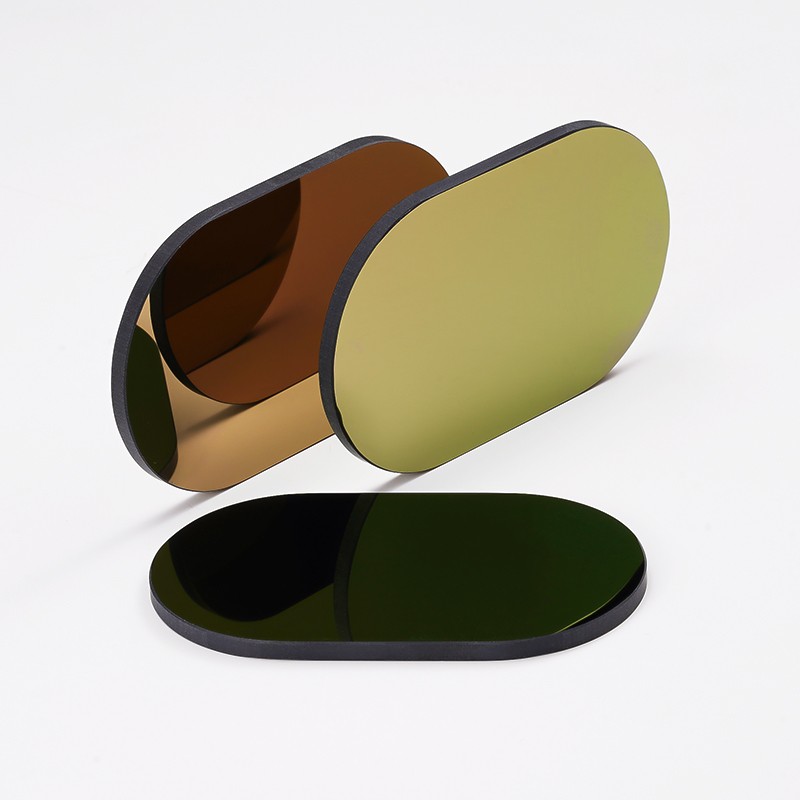

（HWB黑玻璃）

5.可切換多波段濾光組件

可切換多波段濾光組件在理療儀出光口設置輪盤或插槽，用于快速更換具有不同光譜透過特性的濾光片（紅、藍、綠、黃等）。每個濾光片本身可以是長波通或帶通設計，用于配合紅外光源產生不同的光生物效應。

典型應用

該組件應用于多功能光療儀，例如紅外+紅光+藍光組合設備：

紅色濾光片：透過600–700?nm紅光及部分近紅外，用于軟組織炎癥和創面愈合。

藍色濾光片：透過400–500?nm藍光，同時截止紅外，用于痤瘡及淺表神經痛。

原裝紅外濾光片（長波通型）：用于深層熱療。

可切換組件實現了“一機多用”，適應不同適應癥。但濾光片切換時可能引入光損，且用戶需要接受專業指導以避免誤用。

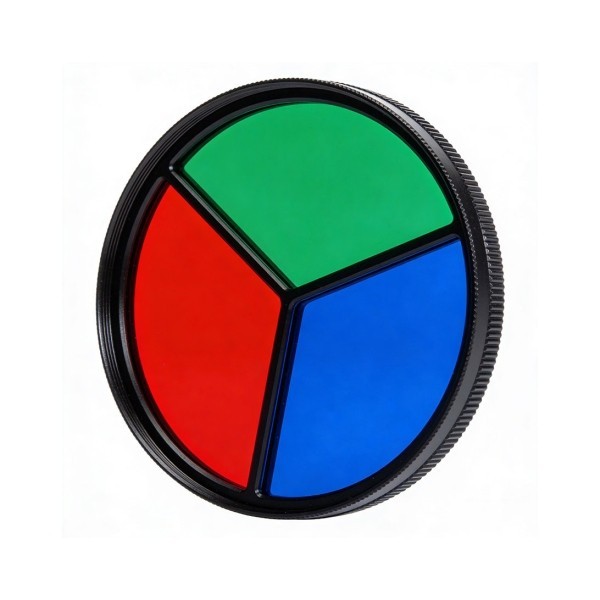

（RGB濾光輪）

二、不同光源類型下的鏡片配置方案

下表總結了不同光源對應的確定性鏡片配置：

三、工程關鍵問題：散熱與光譜穩定性

紅外理療儀中的光學鏡片處于嚴酷的熱環境中。鹵素燈表面溫度可達500–800?°C，輻射到濾光片上的熱通量極高。工程上采取以下確定性措施：

鏡片基材選擇：采用耐熱玻璃（硼硅酸鹽、石英）、藍寶石或耐高溫塑料（僅用于LED低功率場景）。

冷卻設計：液體濾光器自帶水冷系統；固體濾光片背面加裝散熱片或強制風冷。

鍍膜耐候性：干涉膜層采用SiO?、TiO?、Ta?O?等金屬氧化物薄膜，具備高溫抗氧化能力。

光譜穩定性要求濾光片在長期熱輻射下不發生透過率漂移。優質產品通過加速老化測試，確保500小時內光譜變化小于2%。

四、產品案例分析

案例1：傳統家用紅外理療燈（發紅光型）

光源：150–300?W石英發熱管

鏡片：單層透紅外紅色玻璃（截止<600?nm）

輸出光譜：600–2500?nm（含大量遠紅外）

效果：有一定深層熱療作用，但遠紅外致表皮熱感明顯，不宜長時間連續使用。

案例2：醫療級液體濾光紅外理療儀

光源：鹵素燈（功率500–1000?W）

鏡片系統：液體濾光器（純水或硫酸銅溶液）+ LP750長波通固體濾光片

輸出光譜：760–1400?nm

特點：濾除760?nm以下所有可見光及短波近紅外，同時利用液體吸收消除>1400?nm遠紅外。治療深度可達10?cm以上，皮膚表面熱負荷低，支持長時間連續治療。

案例3：多功能組合光療儀

光源：寬譜鹵素燈或LED模組

鏡片系統：旋轉濾光輪，載紅色、藍色、長波通三種濾光片

輸出選擇：紅-紅外模式、純藍光模式、全紅外模式

評價：靈活性高，適合多適應癥交替治療，患者需按處方使用對應濾光片。

五、發展趨勢

光譜精準化：從寬譜紅外加有色玻璃向窄帶帶通加多膜組合發展，實現對700–900?nm、1000–1200?nm等特定生物學窗口的獨立調控。

可調濾光技術：基于電控液晶可調濾光片（適用于低功率LED設備）或伺服濾光輪，使一臺設備可輸出任意預設光譜，適應個性化光療需求。

液體濾光器微型化：微流控芯片式液體濾光器正在研發，有望替代龐大的液體池，降低系統復雜度并拓展至便攜設備。

新型紅外光學材料：硫系玻璃、金剛石薄膜等材料將提升鏡片的耐熱性及通帶透過率。

紅外線理療儀的光學鏡片系統是一套精密的光譜控制裝置。長波通濾光片實現短波截止；帶通濾光片獲得窄譜或寬帶窗口；液體濾光器同時解決大功率散熱和遠紅外濾除問題；透紅外有色玻璃提供低成本方案；可切換組件實現多模式治療。每一種鏡片方案對應著確定的光源類型、治療目標和成本約束。用戶在選購產品時，不應只看“紅外”二字，而應查閱設備標稱的輸出光譜范圍和濾光技術描述，以確保獲得安全有效的治療效果。
