隨著口腔醫學隨著當下技術應用的推進，口內三維掃描儀已逐步取代傳統硅橡膠印模，成為臨床診療的標配工具。從單顆牙的修復體設計到全口無牙頜的種植導航，口內掃描儀的精度和速度直接決定了數字化工作流程的成敗。在掃描儀小小的探頭內部，除了高分辨率攝像頭和復雜的投影系統，其內容還有一個起著重要作用的光學元件，它就是其光學的核心，提供光學篩波，使其能夠精準實現成像，確保成像質量的穩定，下面我們將深入分析濾光片在三維口腔掃描系統中的原理、挑戰，并發掘其中的未來發展價值。

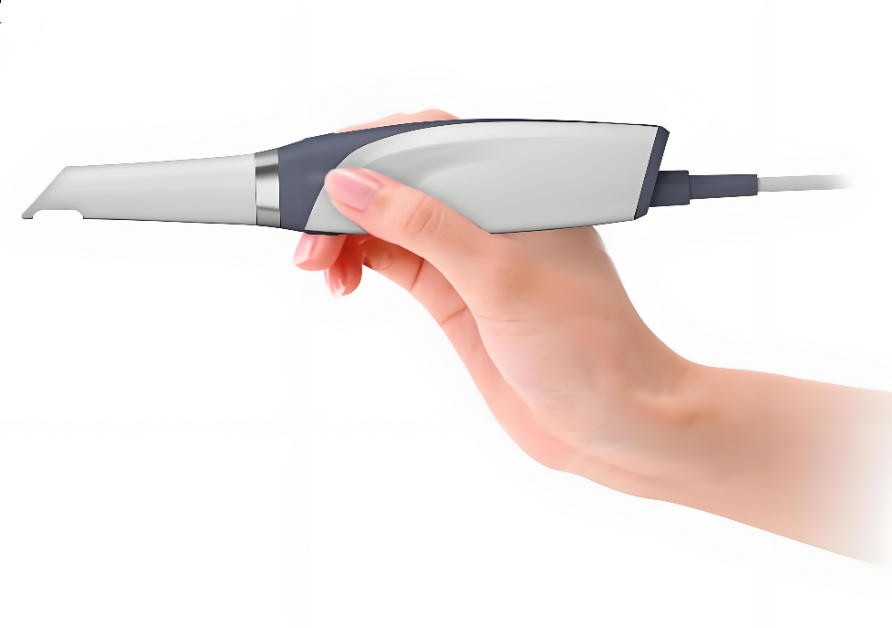

（口內掃描儀-圖源網絡，侵刪）

一、口腔掃描原理與光學挑戰

現代口內掃描儀主要基于共焦顯微成像、結構光投影或主動三角測量等技術。

工作原理簡述：設備向牙體表面投射特定波長的結構光圖案（如條紋、散斑），攝像頭高速捕捉被牙齒表面調制后的光圖案變形，通過算法解算出三維點云數據。

核心挑戰：口腔是極端的成像環境：

高光反射：牙釉質表面光滑，易形成鏡面反射，導致圖像過曝，三維數據缺失。

半透明特性：牙齒具有一定的translucency（半透性），光線會進入牙體內部發生次表面散射，干擾邊界定位的精度。

環境雜光：口腔內濕度大、黏膜顏色深，且存在環境光干擾。

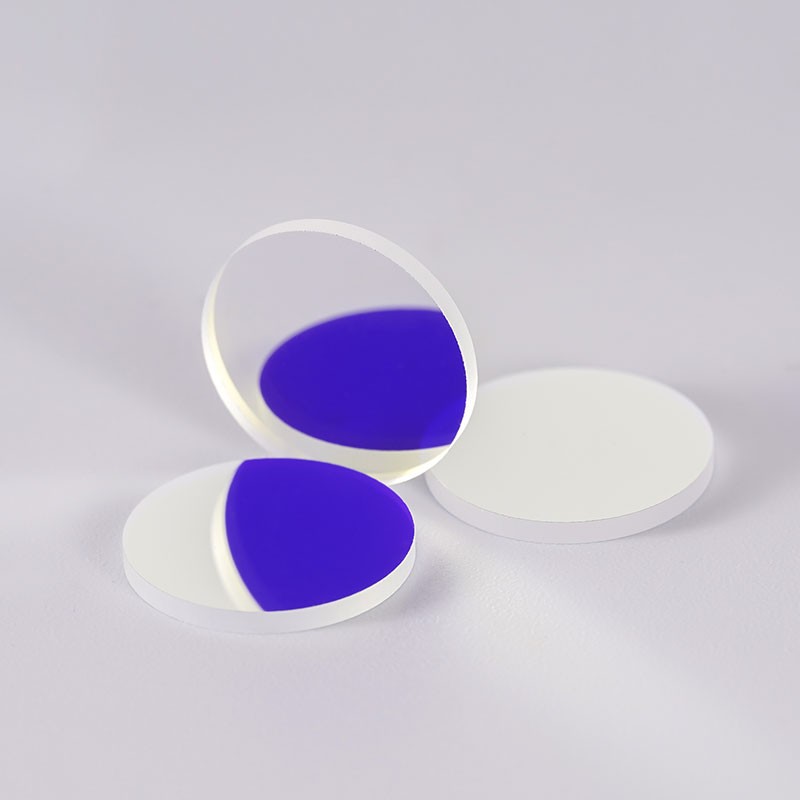

（NBP450窄帶濾光片）

二、濾光片在三維掃描中的核心應用場景

針對上述挑戰，濾光片被巧妙地集成在掃描儀的光學系統中，主要應用于以下幾個維度：

1.帶通濾光片：抗環境光干擾的“防火墻”

口內掃描通常在診室椅旁進行，環境光復雜（牙科燈、環境頂燈）。為了保證系統只接收投影儀發出的特定信號光，在攝像頭前端通常會放置一塊窄帶帶通濾光片。

應用分析：如果投影光源是450nm的藍光，濾光片只允許450nm±10nm波段的光通過。這能有效濾除紅外熱輻射、熒光燈光譜等絕大部分環境雜光，大大提高信噪比，確保掃描儀在常規診室燈光下也能穩定工作。

2.偏振濾光片：消除鏡面反射的“去高光利器”

這是高端口內掃描儀解決“高光斑”問題的關鍵技術。

物理原理：在照明光路中放置起偏器，使投射光變?yōu)榫€偏振光。當光線照射到牙齒表面時：

漫反射光（攜帶物體真實顏色和形狀信息）：發生退偏振，變?yōu)榉瞧窆狻?/p>

鏡面反射光（高光斑）：保持原有的偏振方向。

應用分析：在接收鏡頭前放置一個與起偏器方向垂直的檢偏器。此時，保持偏振態的鏡面反射光被阻擋，而退偏振的漫反射光順利進入傳感器。通過這種方式，掃描儀能“無視”牙齒表面的濕潤反光，直接捕捉到牙體真實的表面紋理，極大提升了掃描數據的完整性。

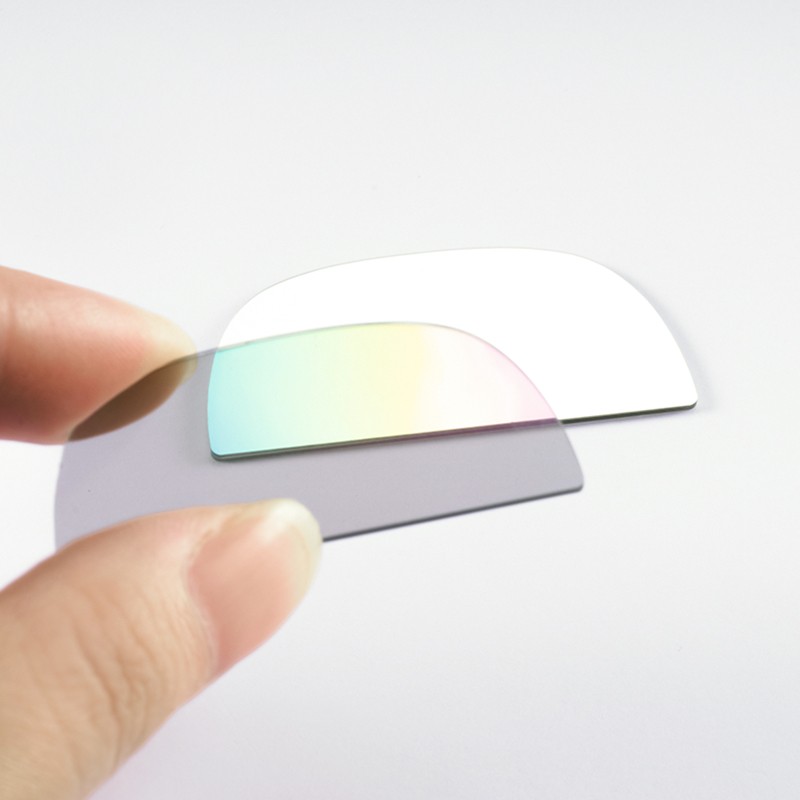

（偏振濾光片）

3.二向色鏡/分光濾光片：多模成像的“分光師”

為了同時獲取三維形態數據和真實的牙齒顏色紋理（真彩掃描），許多現代口內掃描儀采用多光譜成像技術。

應用分析：利用二向色鏡（一種特殊的濾光片）將光源進行分離。例如，讓藍光用于三維幾何采集，讓紅光/綠光用于彩色紋理映射。通過精確的光譜分離，系統能在一幀時間內同步獲取高精度幾何和逼真的牙齒顏色，這對于醫患溝通和美學修復設計至關重要。

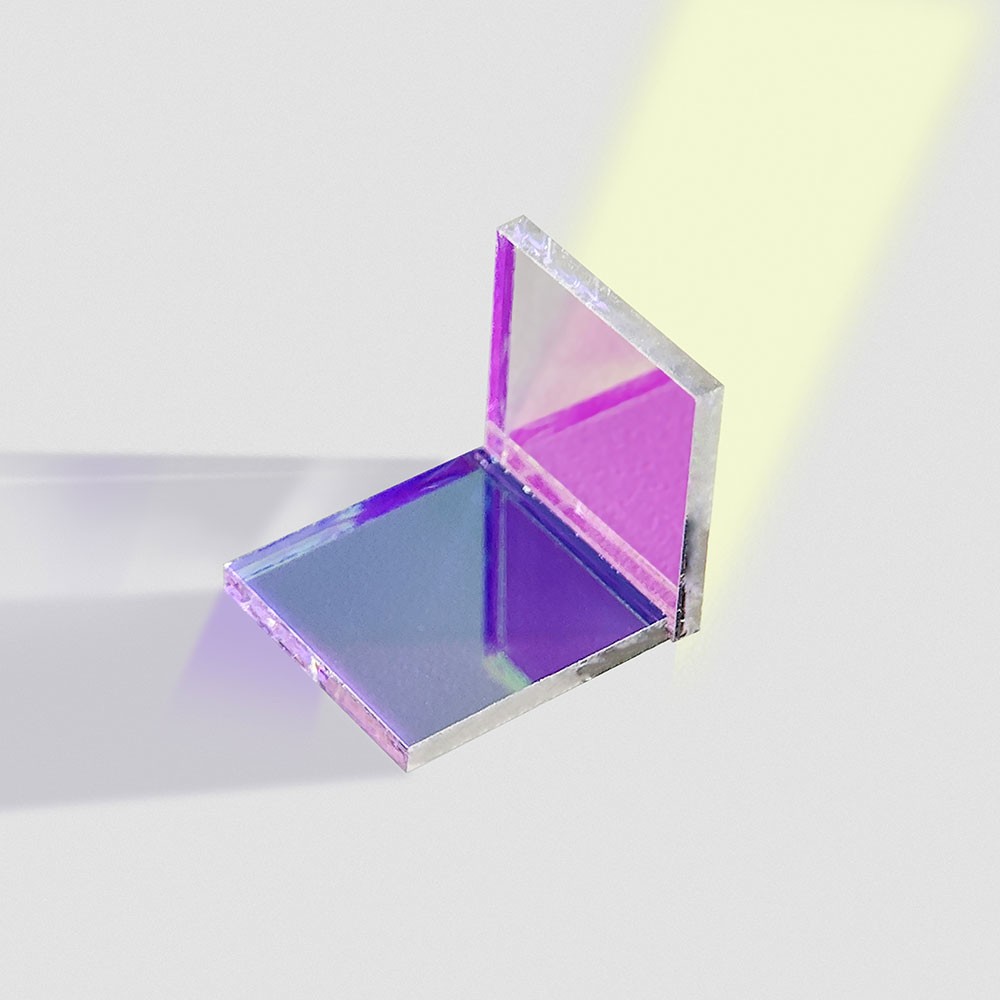

（二向色鏡）

4.長波通/短波通濾光片：熒光輔助的“探照燈”

近年來，部分研究型設備利用近紅外熒光或特定波長激發光來輔助識別齲壞或菌斑。

應用分析：濾光片用于分離激發光和發射的熒光信號。例如，用短波長的光激發牙齒，通過長波通濾光片捕捉牙體組織發出的近紅外熒光，從而在三維模型上標記出脫礦或齲壞區域，實現“形態+病理”的雙重診斷。

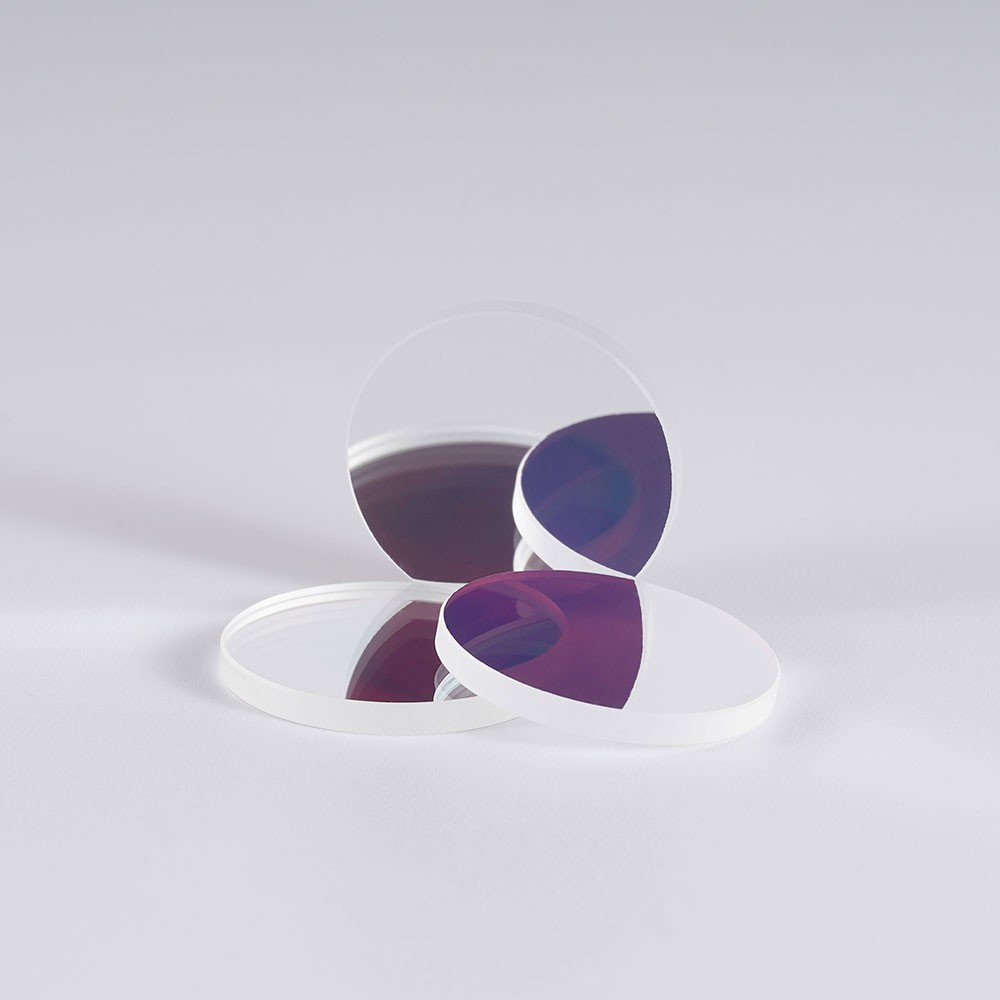

（長波近紅外濾光片）

三、濾光片選型的關鍵技術指標

針對口腔掃描這一精密光學應用，濾光片的設計必須滿足以下嚴苛指標：

1.極高的陡度：帶通濾光片的過渡帶需極窄，確保精準分離信號光與干擾光。

2.高透過率與深截止深度：信號波段透過率需大于90%，而截止波段光密度（OD值）需達到4-6以上，以徹底屏蔽干擾。

3.角度不敏感性：掃描儀鏡頭存在大視場角，光線以不同角度入射濾光片。設計需保證在不同入射角下，中心波長的漂移極小，避免畫面邊緣變暗或偏色。

4.環境穩定性：濾光片需耐受高溫高濕的消毒過程（雖然探頭有保護罩，但內部光學件仍需考慮長期穩定性）及抗震性能。

5.實際應用效果與臨床價值

得益于上述濾光片技術的集成，臨床醫生能直觀感受到以下改善：

掃描流暢度提升：無需頻繁噴涂顯影粉來對抗反光，患者體驗更舒適。

邊緣精度提高：減少了次表面散射和鏡面反射的干擾，掃描儀能更準確地捕捉齦下邊緣和鄰面接觸點，這是修復體密合的關鍵。

色彩還原真實：通過精確的光譜分離，生成的數字模型不僅形態準，顏色也接近臨床直視效果，便于技師比色。

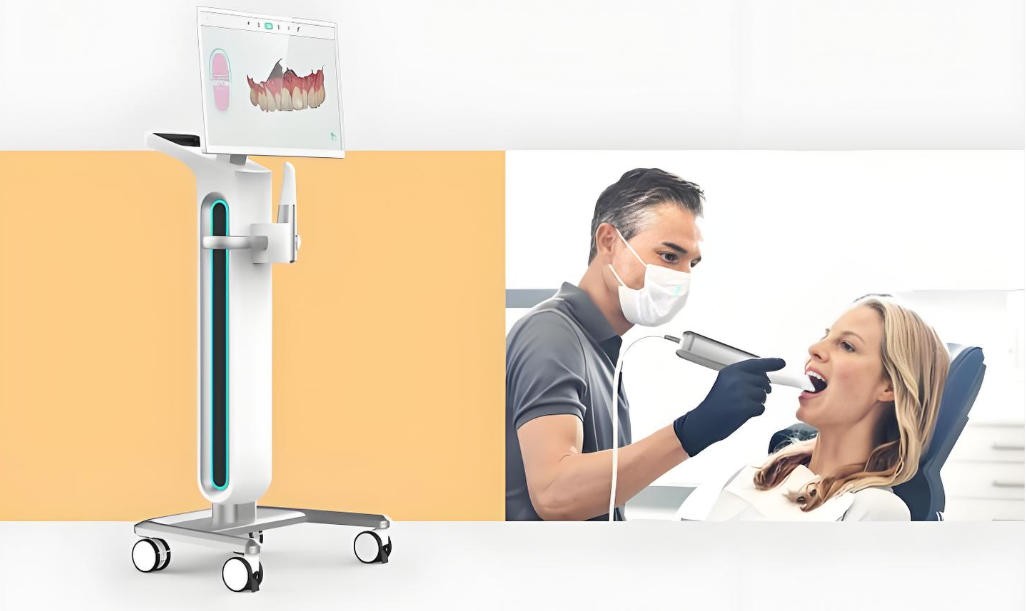

（圖源網絡，僅供參考，侵刪）

四、未來展望與趨勢

隨著口腔掃描向更快速、更微型化、多功能化發展，濾光片技術也將面臨新的演進：

1.集成化與芯片化：隨著納米壓印和微納光學的發展，未來的濾光片可能直接集成在CMOS圖像傳感器的像素級層面（如光譜傳感器上的像素級濾光陣列），實現更小的光學引擎和更快的多光譜采集。

2.動態可調諧濾光片：結合MEMS技術，開發可動態切換波長的濾光片，使同一臺設備能根據不同掃描模式（如硬組織掃描vs軟組織血管成像）自動切換最佳光譜。

3.超表面結構濾光：利用超表面材料實現更輕薄、功能更強大的濾光元件，有望進一步壓縮掃描儀探頭的尺寸，突破后牙區空間狹小的掃描瓶頸。

三維口腔掃描技術的每一次精度飛躍，背后都離不開光學系統的精心設計。濾光片作為光學鏈中看似微小卻舉足輕重的環節，通過對光的精確“篩選”與“調控”，有效破解了口腔內高反光、半透明、多雜波的成像難題。它不僅保障了掃描數據的幾何精度，更拓寬了診斷信息的維度。在未來數字化口腔的賽道上，光學濾光技術的創新仍將是推動設備性能升級的核心動力之一。
