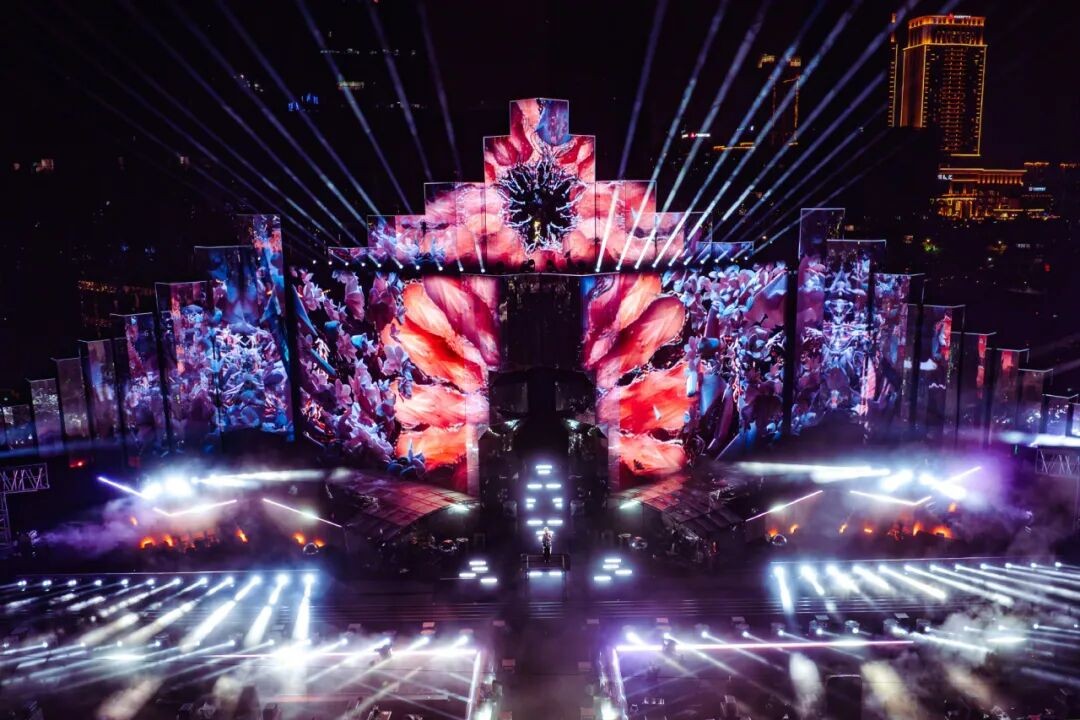

在演唱會、大型運動會開幕式或主題公園夜游中，或者那些激光噴泉中，各種刺破夜空、色彩斑斕的激光束帶來的震撼效果，讓我們體驗到各種不同的震撼，在這些令人目眩神迷的視覺效果，其核心秘密確藏匿于一個個看似普通的光學鏡片之中。現階段，舞臺激光已經從早期的簡單光束，進化為如今能夠呈現1677萬種顏色、投射距離超過10公里的精密光學系統，這其中光學鏡片技術的突破功不可沒。下面我們將深入剖析當下階段舞臺激光設備中的光學鏡片應用，揭示這些“光魔法師”是如何塑造現代舞臺視覺藝術。

（圖源網絡-侵刪）

一、二向色鏡：從濾光到合光的角色蛻變

1.1 二向色鏡的工作原理

二向色鏡是一種通過多層不同折射率的電介質材料薄膜構成的光學器件，利用干涉效應選擇性地反射特定波長的光線，同時允許其他波長的光線通過。與傳統的吸收型濾光片不同，二向色鏡不會吸收不需要的波長，而是將其反射，從而大大減少了熱量積聚和能量損失。

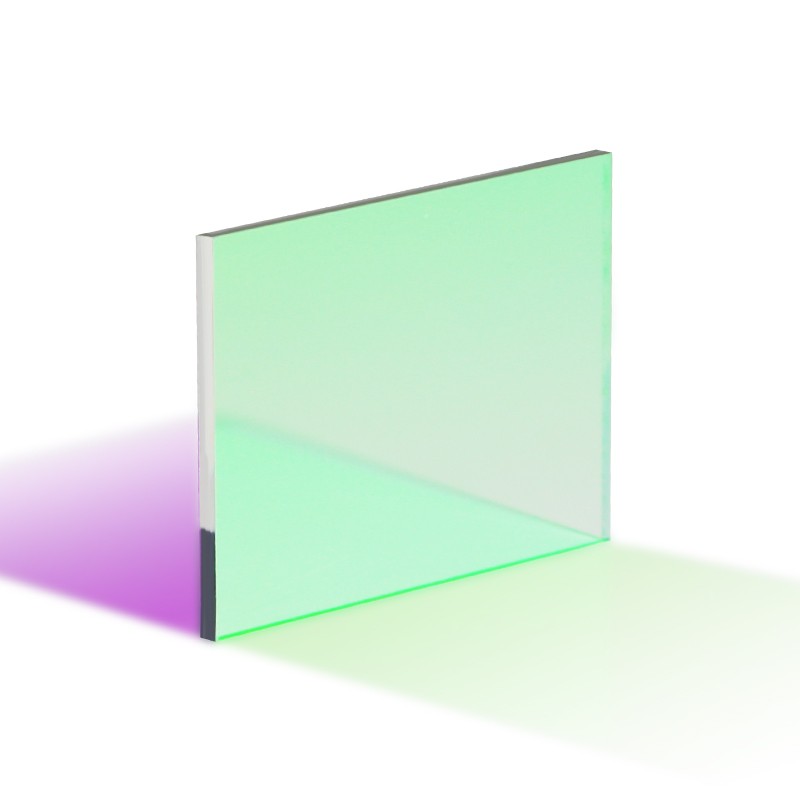

（GIAI二向色鏡）

1.2 在激光合光系統中的核心應用

在現代舞臺激光中，二向色鏡已經從過去“濾出顏色”的配角，蛻變?yōu)椤盎旌项伾钡暮诵闹鹘?。高功率激光系統普遍采用獨立的RGB三基色激光模組，而二向色鏡的任務是將這三束不同波長的激光高效地合并成一束完美的彩色光。

以光峰科技的Quasar全彩激光探照燈為例，它采用純激光光源，徹底摒棄了傳統“白光激光器+濾光片”的方案，通過精密的二向色鏡合光系統，實現了16位精度的色彩混合引擎，能夠產生超過1677萬種顏色。這種方案從根源上避免了濾光片帶來的亮度損失和色彩不純問題。

1.3 性能指標與創新突破

優質的二向色鏡在特定波長范圍內可實現95%以上的反射率或透過率，顯著提高光學系統的能量利用率。在舞臺激光應用中，對二向色鏡的要求尤為苛刻：

高損傷閾值：能夠承受高功率激光的持續照射

角度依賴性控制：在45°入射角下保持穩定的光譜特性

環境適應性：在IP66防護等級的設備中，二向色鏡需要耐受-40℃至40℃的極端溫度和高濕度環境

行業領先者如KVANT甚至推出了電動二向色鏡系統，允許工程師通過軟件遠程調節鏡片角度，實現三色光束的完美重合校準，極大提升了大型演出的效率和效果。

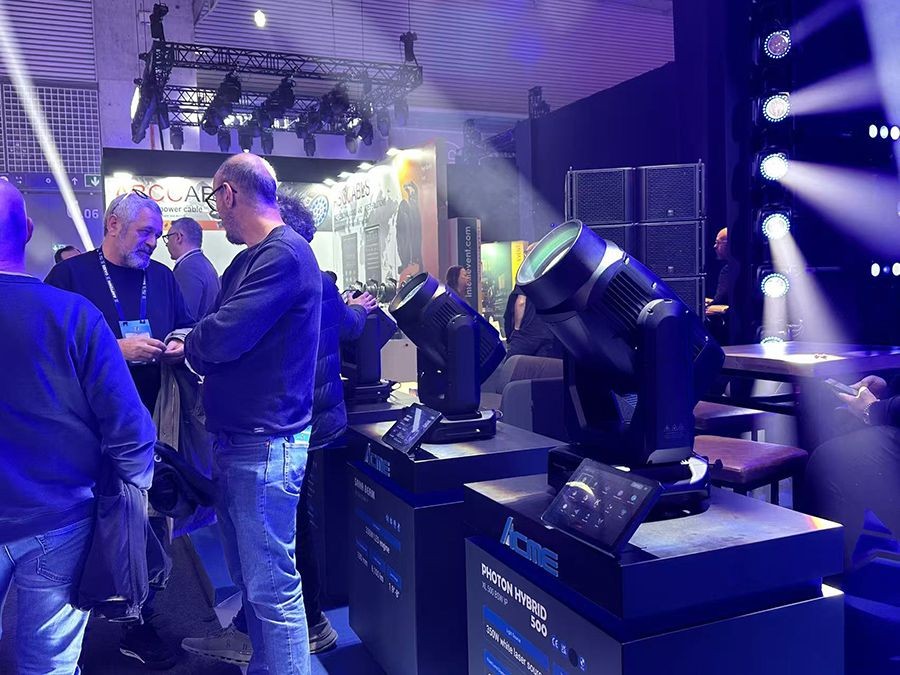

（圖源ACME，侵刪）

二、光束整形鏡片：定義光的形態

2.1 準直與聚焦鏡片

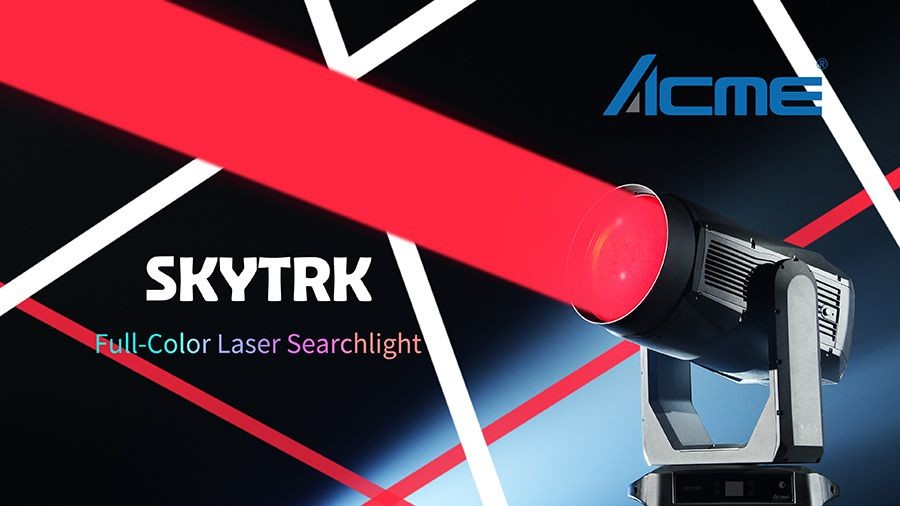

（SKYTRK全彩激光探照燈）

舞臺激光的第一個關鍵步驟是將激光二極管發出的發散光轉變?yōu)槠叫泄馐蚓劢构馐CME最新發布的SKYTRK全彩激光探照燈，采用300mm超大直徑前組透鏡，配合精密的準直光學系統，實現了0.5°的超窄光束，能夠在天幕上切割出清晰銳利的光柱。

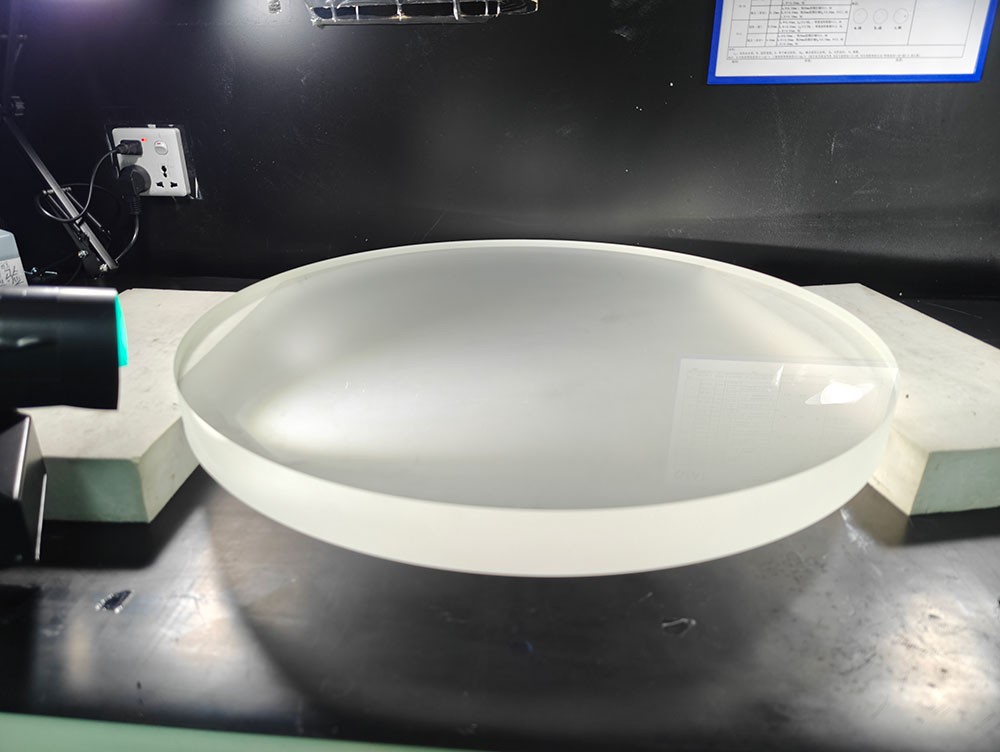

（激埃特光電超大尺寸透鏡）

同樣，Ayrton在ISE 2026上展出的RawBeam 350A激光光束燈，憑借160mm前組透鏡和1.2°–42°的變焦范圍，在10米距離處產生了120萬勒克斯的驚人照度。其姐妹型號Well更將前組透鏡增大至200mm，變焦范圍擴展至0.6°–21°，實現了184萬勒克斯@10m的極致光強。

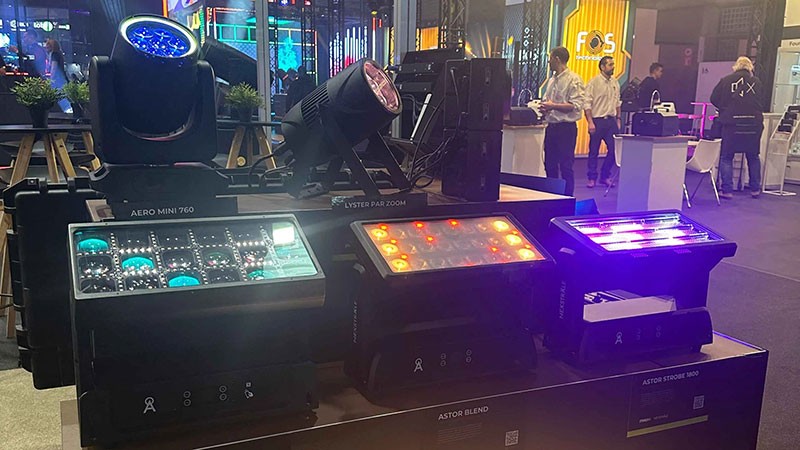

（圖源Ayrton，侵刪）

2.2 變焦光學系統

現代舞臺激光已不再是簡單的定焦設備，變焦光學系統的普及讓一臺設備能夠適應從近距離洗墻到遠距離投射的多種場景。Robe最新發布的GigaPointe激光燈提供1.8°–21°的光束模式和3°–42°的聚光模式，可根據所選效果自動調整光學配置。

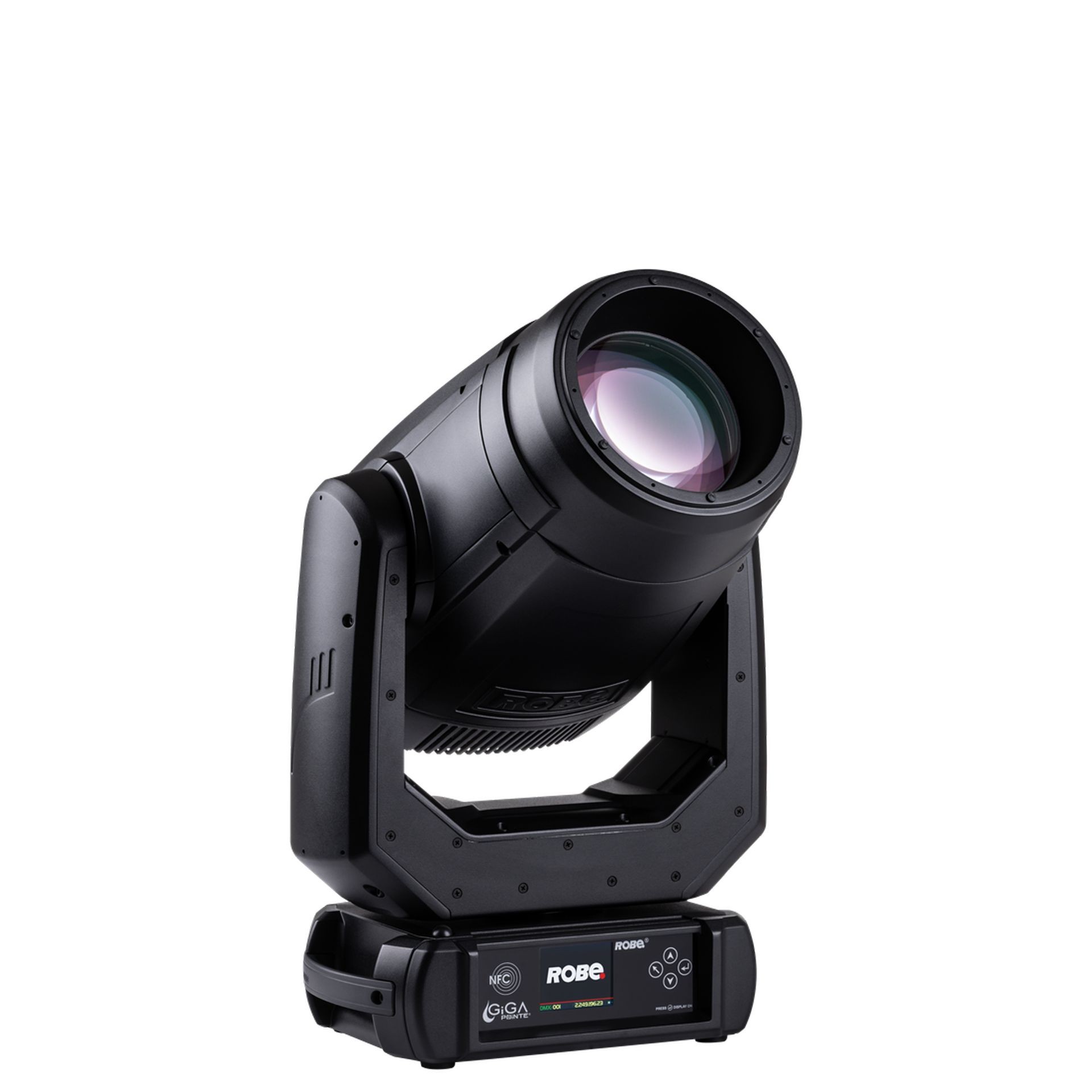

（Robe GigaPointe 激光燈，侵刪）

（圖源Robe，侵刪）

這種靈活性背后，是多組移動鏡片的精密配合。光峰專顯在ISE2026展出的配套鏡頭系列，投射比覆蓋0.36:1至6.8:1，支持360°全方位安裝與全電動鏡頭位移，能夠輕松適配復雜的工程安裝環境。

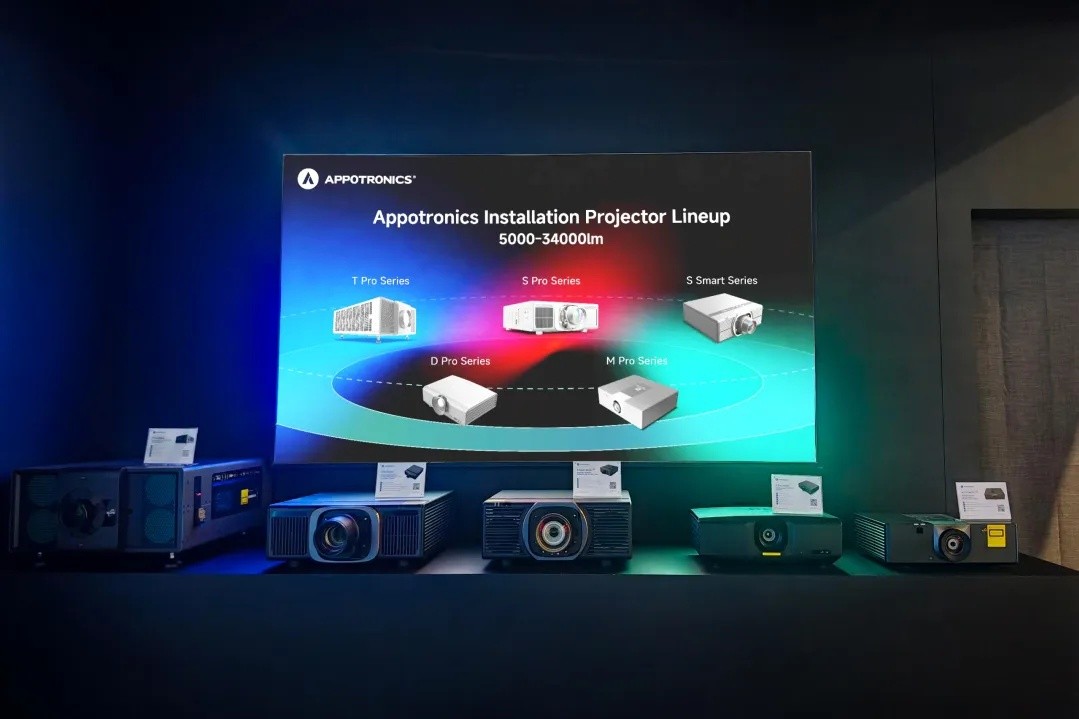

（圖源光峰專顯-侵刪）

2.3 特殊效果鏡片

除了基本的光束控制，現代舞臺激光還通過特殊效果鏡片創造豐富的視覺紋理：

圖案片（Gobo）系統：Ayrton Well配備雙圖案輪，包含92種固定和旋轉圖案片，通過高精度成像光學系統將圖案清晰投射

棱鏡系統：Robe GigaPointe采用MLP堆疊式多級棱鏡，各棱鏡可獨立控制速度和方向，配合540°的Pan旋轉范圍，創造出深邃的立體光影效果。

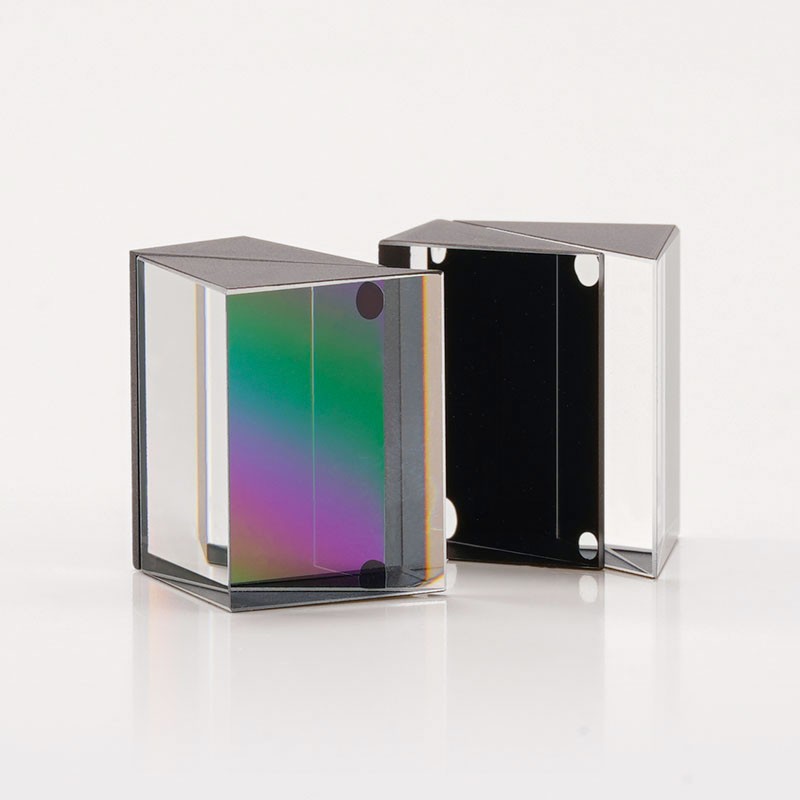

（激埃特光學TIR棱鏡）

柔光鏡（Frost）：1°和5°的柔光鏡可讓光束從銳利的光柱平滑過渡到柔和的洗墻效果

（GIAI白柔光鏡）

三、波長轉換裝置：拓展光譜的邊界

3.1 熒光激光轉換技術的演進

在白光激光器領域，主流的波長轉換方案是通過藍色激光激發熒光粉產生寬譜白光。這一技術路徑自藍光LED問世以來已發展多年，在投影顯示和舞臺照明領域得到了廣泛應用。

然而，傳統的熒光轉換方案面臨幾個技術挑戰：一是熒光粉轉換過程存在斯托克斯位移帶來的能量損失；二是熒光粉層在高功率激光激發下的熱淬滅效應；三是如何實現更緊湊的光學系統設計。

針對這些問題，行業內的研究主要集中在以下幾個方向：

熒光粉材料創新：開發更高量子效率、更好熱穩定性的熒光材料，如Ce:YAG陶瓷熒光片、量子點材料等

熱管理優化：通過金屬基板、微通道散熱等技術，提高熒光轉換裝置的熱穩定性

光路結構改進：優化激發光路和收集光路，提高光提取效率，減小系統體積

光峰科技的ALPD激光顯示技術代表了這一領域的重要進展。該技術采用藍色激光激發旋轉熒光輪產生黃光，再與部分藍光混合形成白光，通過持續迭代已演進至5.0版本，在保持高亮度的同時，有效解決了激光顯示中的散斑問題。

3.2 全彩激光直接成像的并行發展

與熒光轉換技術路線并行的，是基于RGB三基色激光的純激光合光技術。這一方案完全摒棄了波長轉換環節，直接從半導體激光器獲取紅、綠、藍三色激光，通過二向色鏡合光系統混合成任意色彩。

在第十五屆全國運動會閉幕式上，300臺光峰Quasar激光探照燈創造的"海天相連"視覺效果，正是基于純激光RGB合光技術。這些設備能夠呈現出傳統"白光激光器+濾光片"系統難以企及的高飽和度色彩，如極具視覺沖擊力的"中國紅"，在夜空中干凈利落地勾勒出鮮艷的紅色光束。

兩種技術路線各有優勢：熒光轉換技術成本相對較低，適合對色彩純度要求不是極致苛刻的應用場景；而純激光RGB合光技術則能夠?qū)崿F(xiàn)最廣的色域覆蓋（可達98% BT.2020）和最高的色彩飽和度，是頂級演出和大型活動的首選方案。

四、整機光學系統的集成創新

4.1 激光混合光源設備

一個引人注目的趨勢是激光光源與傳統燈具的融合。ACME推出的PHOTON HYBRID 500是該品牌首款激光混合光源燈具，將350W白色激光光源與180mm大口徑前組透鏡相結合，實現了卓越的亮度和遠距離投射性能。這種混合設計既保留了激光的高亮度優勢，又兼容了傳統燈具的圖案投影和色彩混合功能。

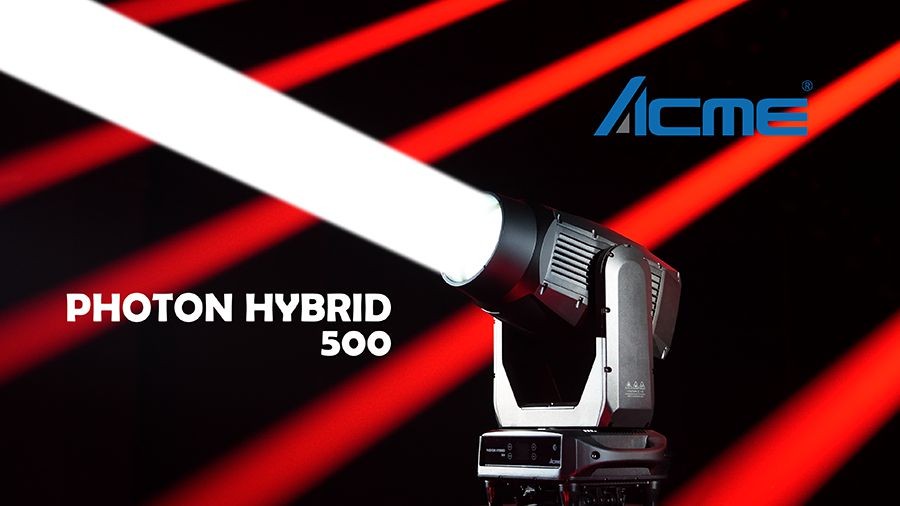

（ACME PHOTON HYBRID 500舞臺燈光）

4.2 戶外防護與光學穩定性

大型戶外演出對光學系統的環境適應性提出了嚴苛要求。光峰Quasar系列達到IP66防護等級，可在-40℃至40℃的溫度范圍內可靠運行，并通過了1200小時鹽霧測試，確保在沿海高濕度、高鹽霧環境中的光學性能穩定。同樣，ACME的SANA系列和CYCLONE均達到IP66防護等級，在緊湊輕量的設計中實現了銳利的光束和精準的控制。

4.3 多設備協同的光學一致性

在大型演出中，成百上千臺激光設備需要保持色彩和亮度的一致性。Robe的GigaPointe內置DataSwatch虛擬色庫，包含66種預編程顏色，包括基礎白光、高飽和度色彩和精致粉彩，確保多臺設備之間的色彩精準匹配。此外，Robe的GLINT技術保證了在任何光學設置下，光束的強度、銳度、均勻度、對比度和圖案投影效果的一致性。

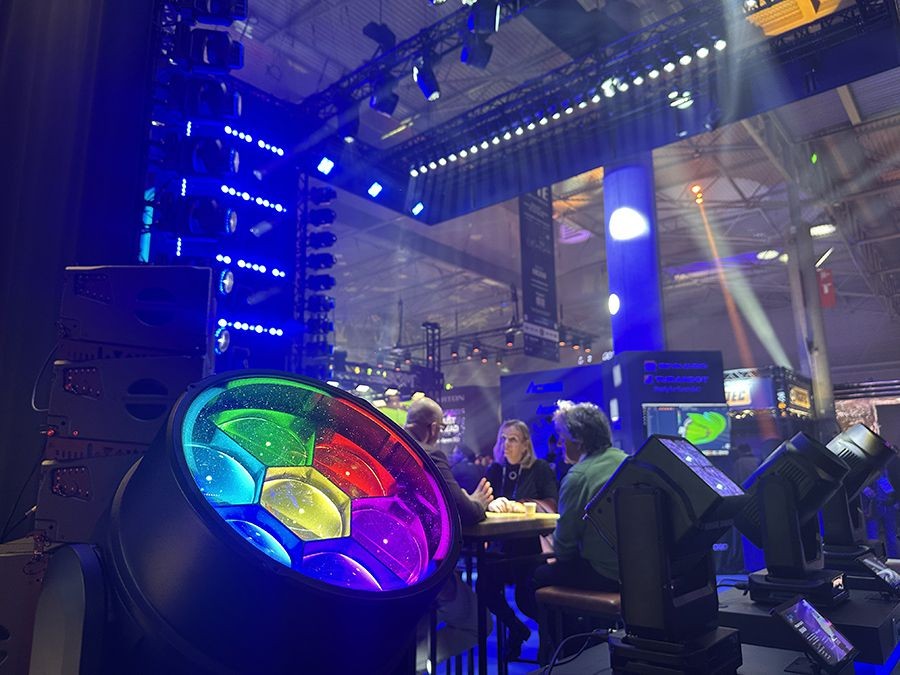

（圖源ACME,侵刪）

五、前沿趨勢：光學鏡片的智能化與AI融合

5.1 自適應光學系統

未來的舞臺激光將不再是被動執行命令的工具，而是能夠根據環境實時調整的自適應系統。光峰科技已明確表示將擁抱AI技術，探索其與專業照明的深度融合，AI賦能預計將顯著提升燈光設計、編程和現場操作的效率。

5.2 更高效的波長轉換技術

隨著材料科學的進步，波長轉換裝置的效率將持續提升。通過熒光材料創新、熱管理優化和光路結構改進，未來有望實現更緊湊、更高光效的波長轉換系統，為舞臺激光設備的小型化和高性能化提供支撐。

5.3 超廣色域與光譜精準控制

Optolong等專業濾光片制造商正在開發更精密的多層涂層技術，以滿足專業光學系統對高性能的要求。未來舞臺激光的光譜控制將更加精細，可能實現針對特定波長的獨立調節，為燈光設計師提供前所未有的色彩控制能力。

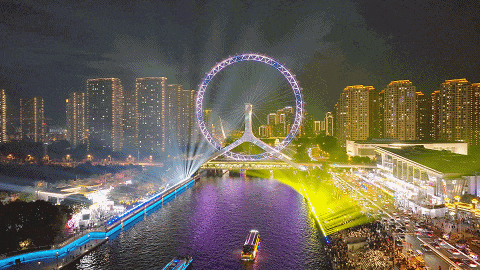

從最初的簡單二向色鏡分光，到如今集合光整形、變焦、圖案投影于一體的復雜光學系統，舞臺激光的每一次進化都離不開光學鏡片技術的突破。在成都世運會公園舞臺上，CKC Proxima Hybrid以銳利光束在20萬平方米的秦皇湖上鋪陳視覺基底；在天津之眼，激光光束勾勒出“天人合一”的東方美學意象——這些令人嘆為觀止的視覺盛宴，背后是無數光學鏡片的精密配合。

光學鏡片，隨著材料科學、精密制造和人工智能的持續進步，我們有理由相信，舞臺激光的光學系統將創造出更加絢麗多彩的視覺奇跡，讓每一次光影交匯，都成為不可復制的藝術瞬間。
