倉儲機器人光學鏡片應用分析
智能物流和工業4.0，機器人的發展已經來到了新興發展期，芯片半導體以及人工智能AI的進一步演化，使得機器人的智能化越來越發達，尤其在倉儲物流中，這類倉儲機器人通過集成感知、決策與執行系統，在無人干預或半干預狀態下完成貨物搬運、分揀、盤點等任務，大幅提升了倉儲作業效率與準確性。

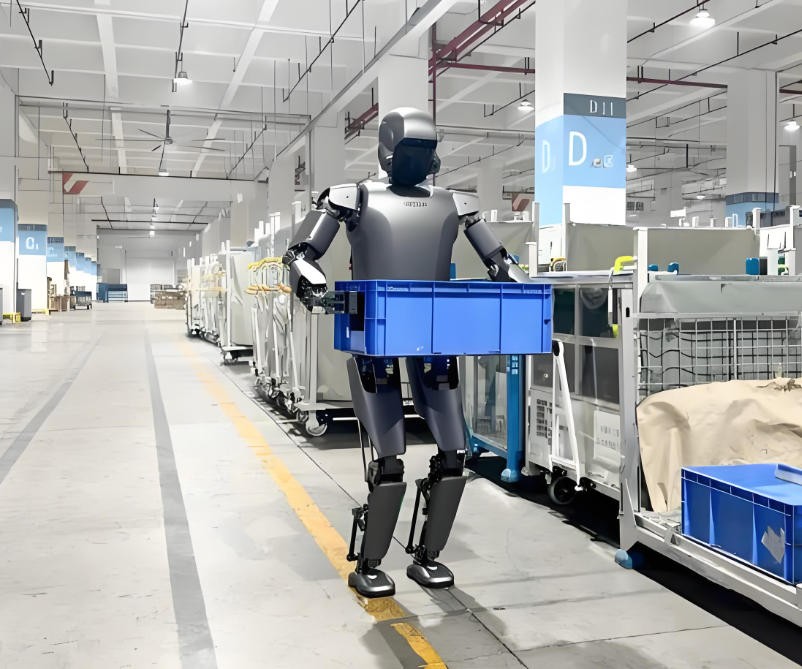

（圖源網絡，僅供參考-侵刪）
在這其中，光學視覺系統作為倉儲機器人的“視覺神經”，是其實現自主導航、精確定位、智能識別與安全避障的關鍵技術支撐，而光學鏡片的配置更加直接決定了機器人視覺系統的性能上限，下面我們將從不同的機器人視覺光學系統進行分析，簡要闡述其中的光學鏡片在實際應用下的作用與加工制造要求!
一、倉儲機器人內部光學功能模塊設計
1. 導航定位模塊
功能：構建環境地圖（SLAM）、實時定位、路徑規劃。
核心器件：廣角視覺相機、激光雷達（LiDAR）、深度相機。
光學挑戰：需要大視野覆蓋、低畸變、適應多變光照。

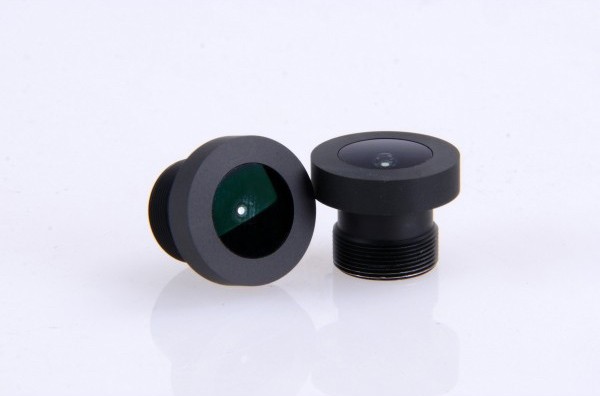

（180°全景 廣角/魚眼 鏡頭）
2. 避障安全模塊
功能：實時檢測動態/靜態障礙物、緊急制動、安全區域監測。
核心器件：ToF相機、超聲波傳感器、短距LiDAR、紅外傳感器。
光學挑戰：抗干擾、高響應速度、弱光/強光環境適應性。

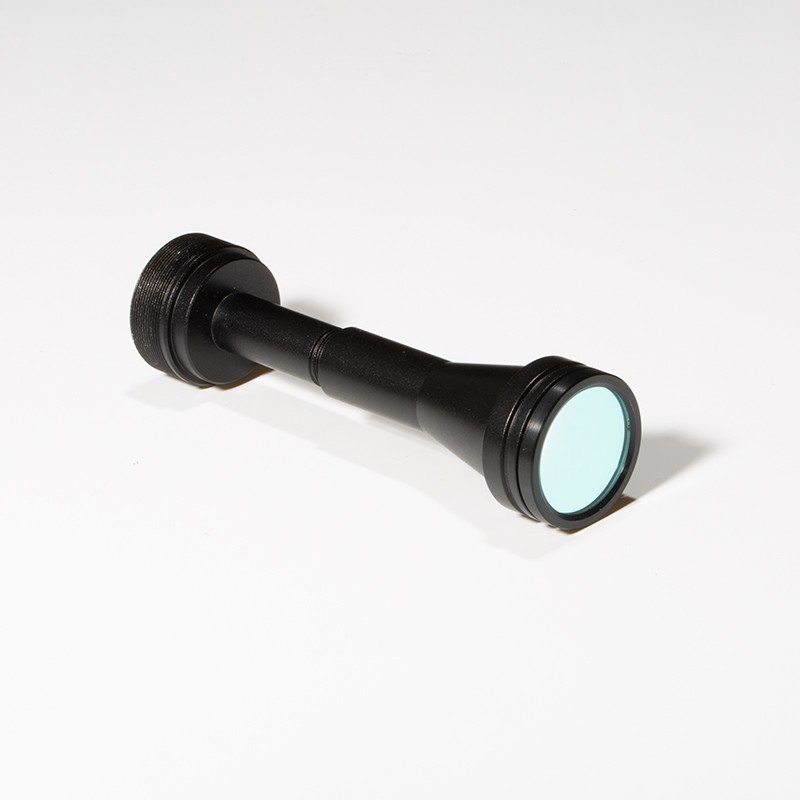

（工業鏡頭）
3. 物體識別與操作模塊
功能：識別條碼/二維碼、貨物分類、尺寸測量、抓取點定位。
核心器件：高分辨率工業相機、微距鏡頭、3D結構光相機。
光學挑戰：高分辨率、低畸變、抗反光、近距離對焦清晰。

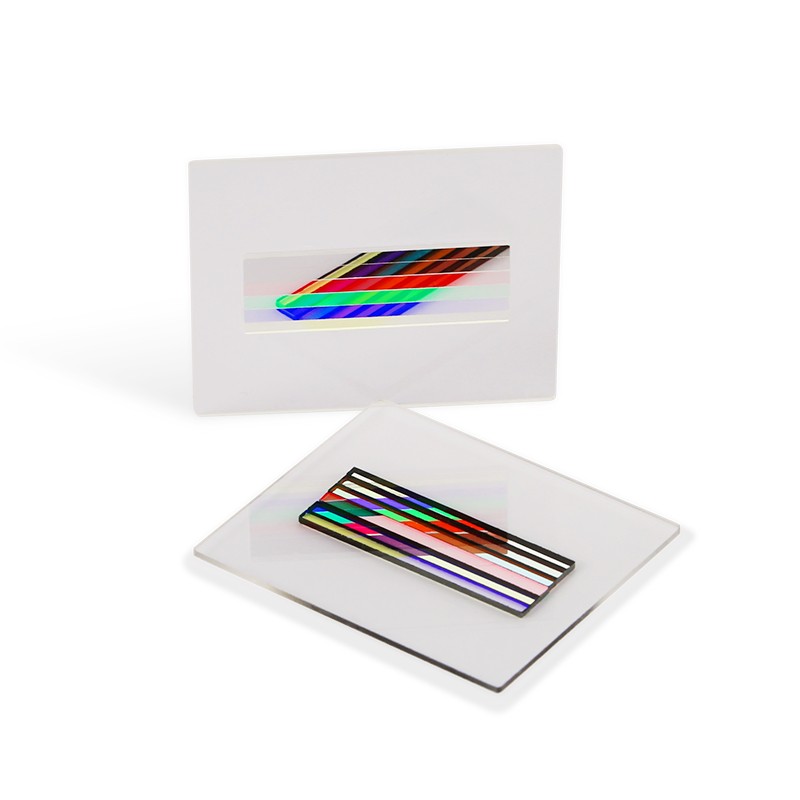

（多光譜濾光片）
4. 環境感知模塊
功能：溫濕度感知、煙霧檢測、特殊物料識別（如化學品標簽）。
核心器件：多光譜相機、熱成像儀、紫外傳感器。
光學挑戰：特定波段透過率、多光譜配準、環境耐受性。

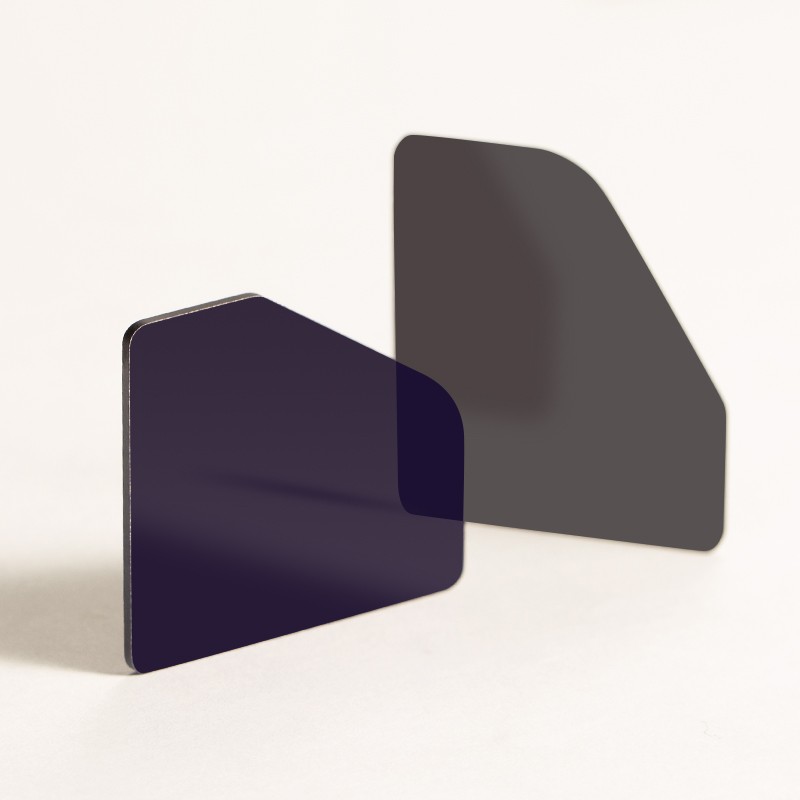

（遠紅外濾光片）
二、核心光學鏡片參數與選型分析
1. 鏡片類型與規格對照表
| 功能需求 | 推薦鏡片類型 | 關鍵光學參數 | 波段范圍 | 典型規格示例 |
| 廣角導航 | 魚眼鏡頭 | FOV≥180°，f=1-2mm，畸變<5% | 可見光（400-700nm） | 1/1.8″傳感器，M12接口 |
| 精確定位 | 遠心鏡頭 | 放大倍率0.1X-1X，景深5-50mm，接近0畸變 | 可見光 | 雙側遠心，適配500萬像素相機 |
| 避障（ToF/LiDAR） | 窄帶濾光片+非球面透鏡 | 中心波長850/940nm，帶寬±10nm，透過率>90% | 近紅外（850-1550nm） | 直徑12mm，厚度1mm，玻璃材質 |
| 條碼識別 | 微距定焦鏡頭 | 工作距離10-30cm，分辨率3-5μm，低畸變 | 可見光 | 2/3″傳感器，f=25mm，C接口 |
| 反光抑制 | 偏振鏡片（CPL） | 偏振效率>95%，可見光波段 | 可見光 | 圓形偏振，可旋轉調節 |
| 環境耐受 | 防護鏡片（鍍膜） | 硬度≥8H（鉛筆硬度），AR鍍膜反射率<1% | 寬波段（400-1100nm） | 藍寶石玻璃，直徑20mm，厚度2mm |
| 弱光增強 | 大光圈鏡頭 | F數≤1.8，相對照度>80% | 可見光+近紅外 | 6mm F1.4，IR校正 |

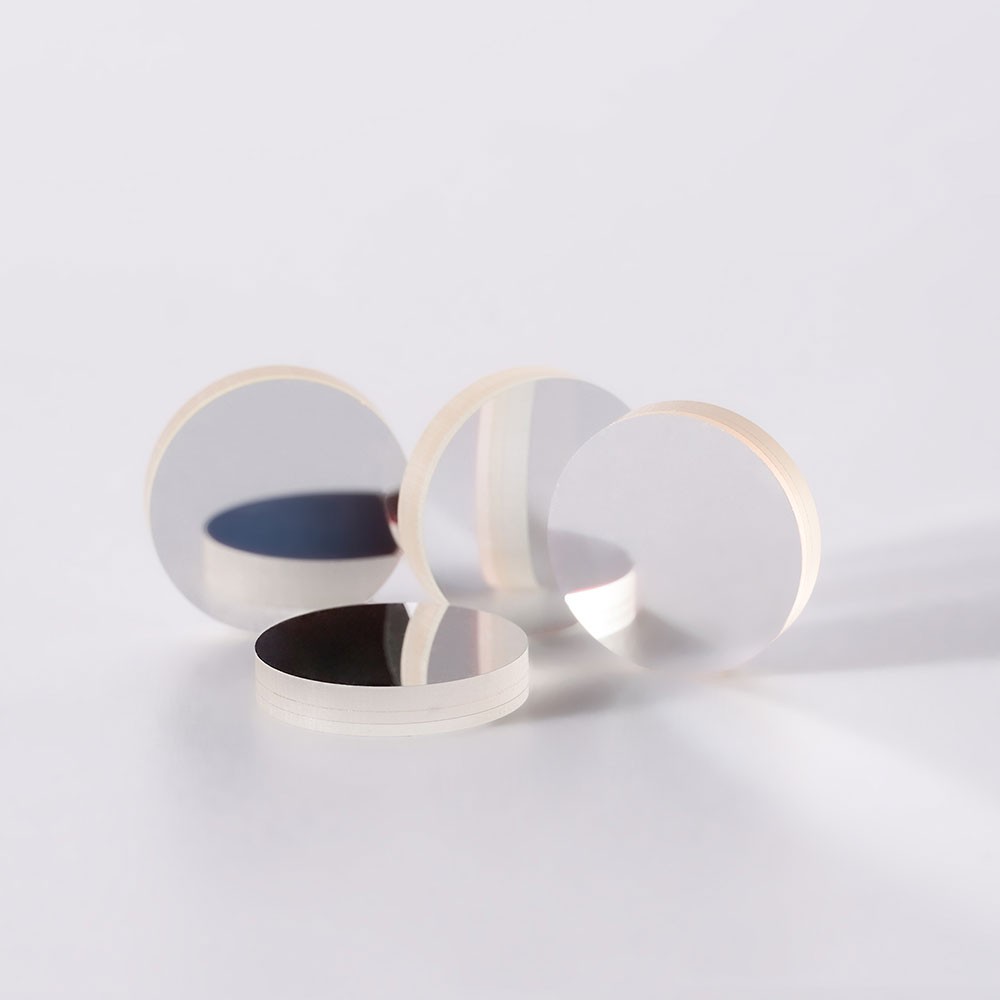

（NBP940窄帶濾光片）
2. 關鍵參數解析
焦距：決定視野大小，短焦距（如1.8mm）用于廣角，長焦距（如25mm）用于特寫識別。
F數（光圈）：影響進光量與景深，F(xiàn)值越小，低光性能越好，但景深越淺。
視場角（FOV）：魚眼鏡頭可達180°以上，遠心鏡頭通常<30°。
畸變：廣角鏡頭桶形畸變需軟件校正，遠心鏡頭要求接近零畸變。
波段透過率：紅外濾光片需在850/940nm處高透過（>90%），可見光區截止（<5%）。
像面尺寸：需匹配傳感器（如1/2.8″、2/3″），避免暗角或分辨率浪費。

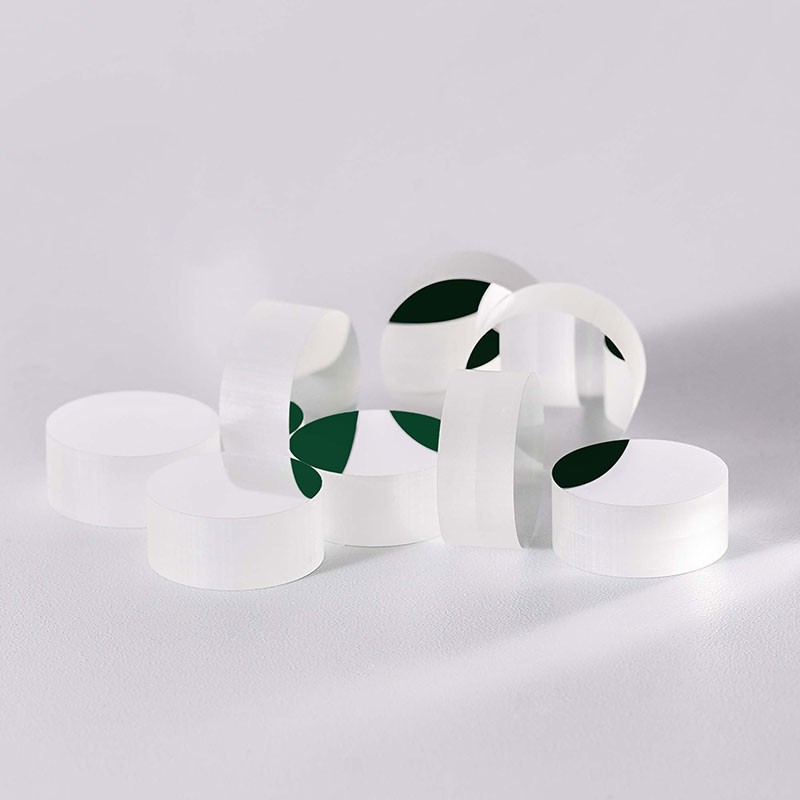

（NBP850紅外濾光片）
三、多場景鏡片配置策略
1. 標準托盤搬運機器人（AGV/AMR）
配置重點：導航+避障
方案：
前向：廣角魚眼鏡頭（FOV 190°） + 窄帶濾光ToF鏡頭（940nm）
側向：LiDAR接收透鏡組（1550nm波段，抗陽光干擾）
防護：所有鏡頭加裝耐磨AR鍍膜玻璃

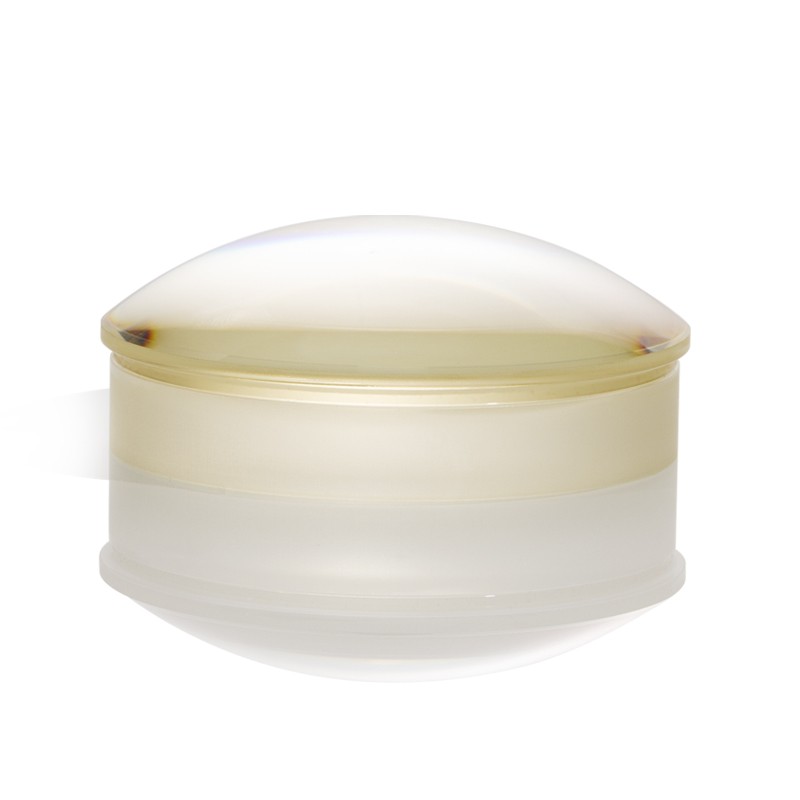

（平凸透鏡）
2. 高精度分揀機器人（機械臂視覺引導）
配置重點：識別+定位
方案：
上視：遠心鏡頭（0.5X，500萬像素），用于尺寸測量
側視：偏振鏡頭+微距鏡頭組合，消除包裝反光
結構光投射：衍射光學元件（DOE）生成高精度條紋
3. 密集倉儲盤點機器人（無人機/爬壁式）
配置重點：變焦+多光譜
方案：
電動變焦鏡頭（5-50mm），適應不同貨架高度
多光譜鏡頭（400-1000nm），識別特殊標簽
UV鏡片（365nm），檢測熒光標記

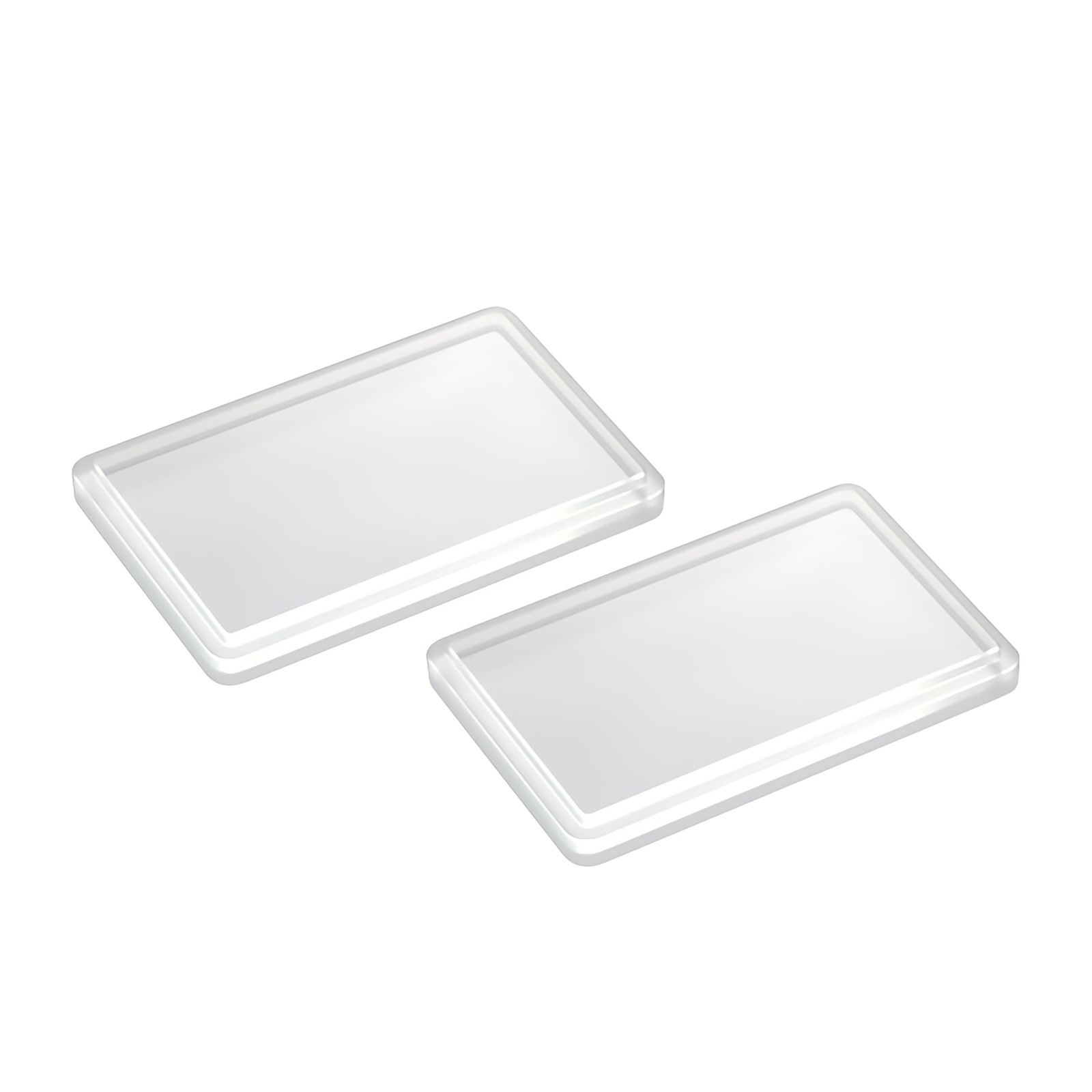

（臺階藍寶石窗口片）
四、環境適應性與可靠性設計
防護設計
鏡片材質：藍寶石玻璃（硬度9Mosh）或鍍金剛石膜
密封結構：IP67級防塵防水，充氮防霧
溫寬：-20℃~70℃（倉儲環境常見范圍）

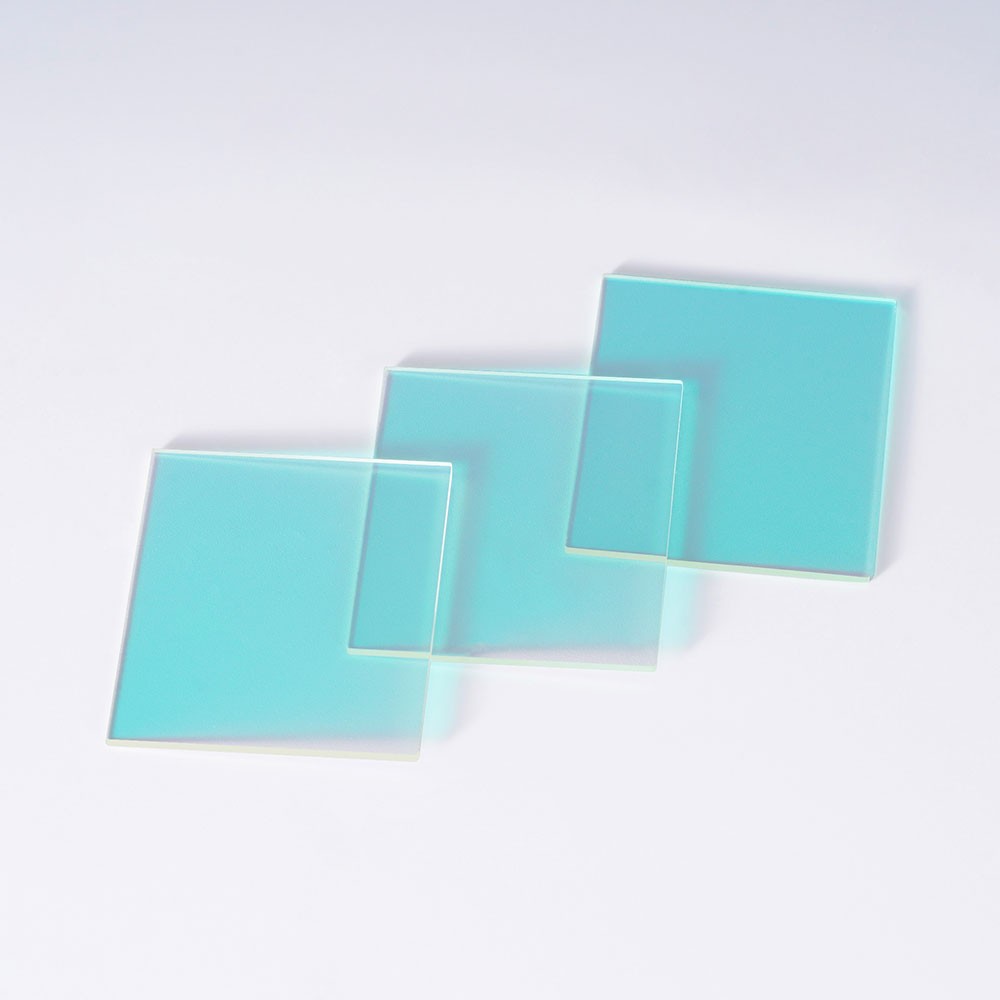

（UV-IR-720紅外截止濾光片）
鍍膜技術
增透膜（AR）：可見光波段平均反射率<0.5%
防水膜：接觸角>110°，實現自清潔
紅外截止膜（用于彩色相機）：精確切割700nm以上波段
校準與集成
多鏡頭光軸平行度誤差<0.05°
可見光與紅外鏡頭共焦設計（減少色差）
振動環境下的鏡頭鎖緊機構
五、發展趨勢與技術展望
光學計算集成：下一代鏡片將集成微納結構，實現光場采集、邊緣計算預處理，減輕后端處理負擔。
自適應光學：液態鏡頭技術將實現毫秒級焦距調節，使單鏡頭兼顧廣角導航與微距識別。
光譜擴展：SWIR（短波紅外，1000-2000nm）鏡片應用增多，可穿透部分包裝材料直接識別內容物。
成本優化路徑：玻璃模壓非球面鏡片、塑料衍射光學元件（DOE）的普及，將在保證性能的同時降低30%以上成本。
倉儲機器人的光學鏡片已從單一成像工具演變?yōu)槎喙δ苋诤系闹悄芨兄?jié)點。正確的鏡片選型與系統集成，直接決定了機器人在復雜倉儲環境中的作業效能與魯棒性。未來隨著光學材料、鍍膜工藝與計算成像技術的突破，倉儲機器人的“視覺”將更加精準、高效與智能，持續推動物流自動化向更高層次演進。在實際應用中，建議采用“場景定義功能，功能驅動光學”的選型邏輯，在性能、成本與可靠性之間取得最佳平衡。
