熒光光纖測溫系統光學鏡片應用分析
熒光光纖測溫技術作為一種新型的非電、高精度溫度傳感手段，在高壓電氣設備、醫療射頻消融、航空航天、工業微波加熱等極端與特殊環境下展現出巨大優勢。其核心在于利用熒光物質的光學特性實現溫度感知，而將這一物理效應轉化為精準電信號的關鍵，則依賴于系統內部精密的光學耦合與濾波系統。光學鏡片作為該系統的核心元件，其設計與選型直接決定了系統的性能極限。

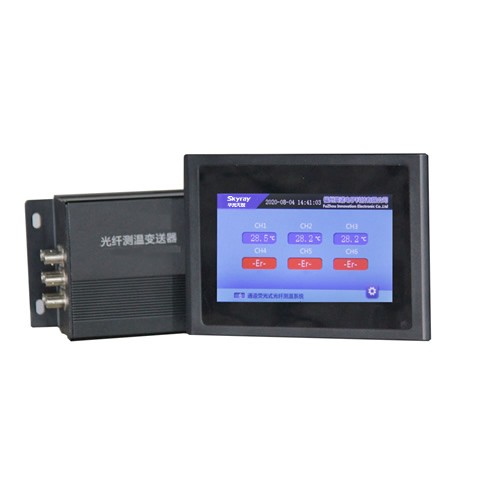

（圖源網絡-侵刪）
一、熒光光纖測溫系統應用與光學挑戰簡介
熒光光纖測溫系統基于特定熒光材料（如稀土摻雜晶體或熒光粉）的熒光壽命與溫度的強相關性進行工作。系統工作時，激勵光源（通常為LED或脈沖激光二極管）發出特定波長的激發光，通過傳光光纖抵達探頭端的熒光材料。熒光材料被激發后，發出波長更長的熒光。該熒光信號沿原路返回，被光電探測器接收。通過測量熒光信號從激發到衰減至特定比例所經歷的時間（即熒光壽命），即可換算出精確的溫度值。
該系統面臨的核心光學挑戰在于：從強大的激發光反射噪聲中，提取出極其微弱的熒光信號。返回光信號中，激發光反射的強度可能比有用熒光信號高出3-5個數量級。因此，光學子系統的設計核心是實現極高的信噪比（SNR），這完全依賴于一套精密的光學鏡片組合。

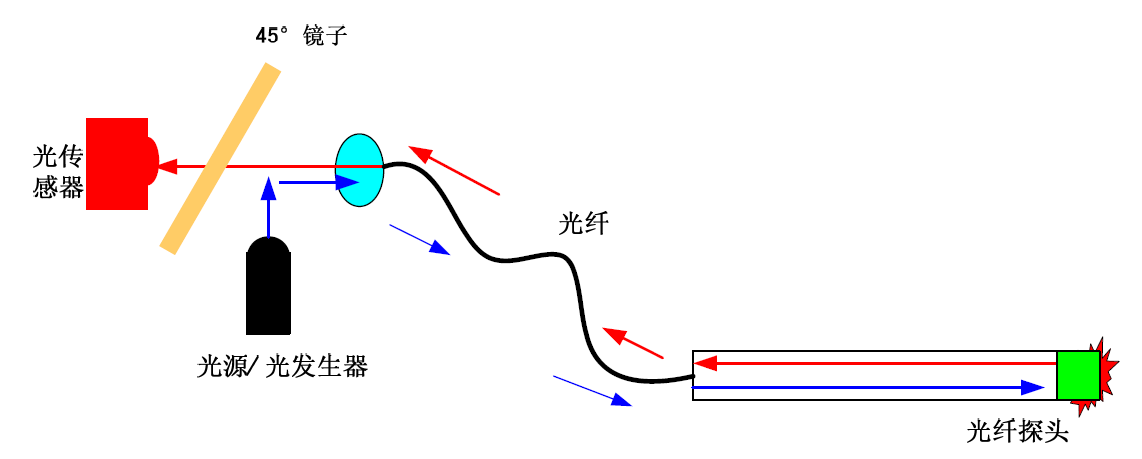

（熒光光纖測溫系統原理）
二、系統內部光學子系統架構
系統的光學子系統（光路模塊）是一個典型的“發射-接收”同軸光路，其核心任務是：
激發光路：將光源發出的激發光高效耦合進單模或多模光纖。
光譜分離與濾波：高精度分離返回光中的激發光與熒光，并極致抑制噪聲。
信號接收：將純凈的熒光信號高效匯聚到光電探測器的光敏面上。

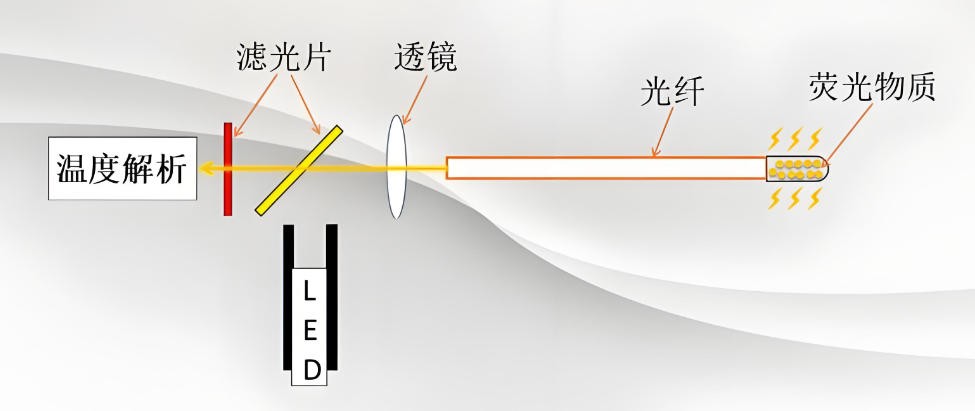

（圖源英諾科技-僅供學習）
典型的實現方式是采用 “分色鏡+濾波片” 組合的光學架構，其光路原理如圖所示：激發光經透鏡準直后，被分色鏡反射轉向，經另一透鏡聚焦進入光纖；返回的混合光被準直后射向分色鏡，激發光被反射回光源方向，而熒光則透射，再經一個窄帶濾光片過濾后，最終被透鏡聚焦至探測器。

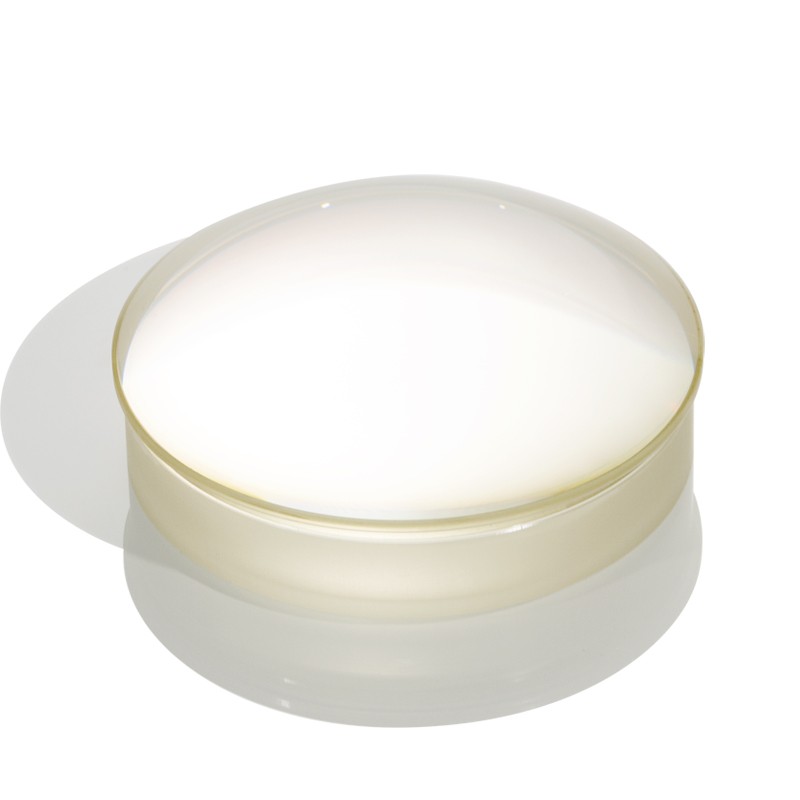

（聚焦透鏡）
三、關鍵光學鏡片類型與參數分析
為實現上述功能，系統中應用以下幾類關鍵光學鏡片，其參數選擇需與熒光物質的特征波長嚴格匹配。以下以兩種廣泛應用的材料為例：
案例A：YAG:Cr3?（鉻摻雜釔鋁石榴石），其激發峰約在 420-450nm (藍光)，發射峰（熒光）在 650-750nm (紅光)，壽命測溫型常用。
案例B：稀土摻雜熒光粉（如Mg?FGeO?:Mn??），其激發峰在 ~470nm (藍光)，發射峰在 ~660nm (深紅光)，強度比型常用。
| 鏡片類型 | 核心作用 | 關鍵參數與典型指標 (結合案例) | 對系統性能的影響 |
| 1. 聚焦/準直透鏡 | 光束整形，實現光源-光纖、光纖-探測器間的高效耦合。 | 數值孔徑（NA）/焦距： 需與光纖NA匹配，常用NA=0.2-0.3的消色差透鏡。 透過波段： 需覆蓋激發與熒光波段（如400-800nm）。 表面質量： 60/40 或更好，減少散射。 類型： 常選用消色差雙合透鏡，以在寬波段內校正色差，確保不同波長光聚焦一致。 | 決定光功率利用率和信號強度。 低效耦合會直接導致信號微弱，信噪比基礎值低。 |
| 2. 分色鏡 | 一級光譜分離，物理分隔激發與熒光光路。 | 截止波長： 精準設計于激發光與熒光波長之間。案例A可選~580nm，案例B可選~550nm。 反射率/透射率： 在激發波段（如450nm）反射率 >99%；在熒光波段（如660nm）透射率 >95%。 邊緣陡度： 過渡帶寬越窄越好（如<50nm @ 90% to 10%），分離更徹底。 入射角： 通常為45°，設計參數以此為準。 | 系統信噪比的第一道關卡。 反射/透射率不足或邊緣陡度差，會導致大量激發噪聲進入探測通道。 |
| 3. 帶通濾波片 | 二級光譜過濾，終極濾除雜散光和殘余激發光。 | 中心波長（CWL）： 嚴格對準熒光峰值，案例A可選690nm，案例B可選660nm。 帶寬（FWHM）： 典型為10-40nm。窄帶寬（如10nm）抑制噪聲能力極強，但會損失部分熒光信號；需根據熒光光譜寬度權衡。 峰值透射率： >90% （在CWL處）。 阻擋深度（OD值）： 在激發波段（如450nm）及以外，OD > 6 （即透射率<10??） 是高端系統的基本要求。 入射角效應： 0°入射設計，角度偏差會引起CWL藍移。 | 決定最終信噪比的核心。 高OD值能幾乎完全“殺死”殘余激發噪聲，是探測微弱熒光的關鍵。 |
| 4. 自聚焦透鏡（可選） | 替代傳統透鏡，實現微型化、一體化光纖耦合。 | 節距（Pitch）： 常用0.25P用于準直。 工作波長： 需覆蓋系統所用波段。 | 簡化組裝，提高一致性，常用于對體積敏感的商業化模塊中。 |

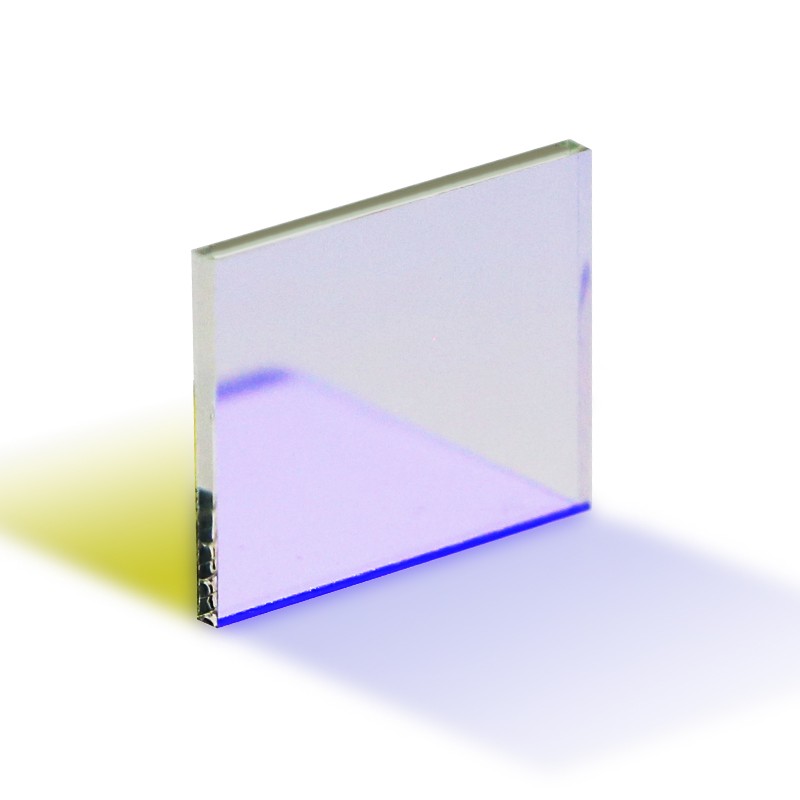

（透藍綠反紅二向色鏡）
四、光學鏡片協同作用與系統級性能關聯
這些鏡片構成一個精密的信號處理鏈：
能量鏈：透鏡的耦合效率決定了信號的“起點”高度。分色鏡和濾波片的峰值透射率共同構成信號通道的“透過率乘積”，直接衰減有用信號強度。
噪聲抑制鏈：分色鏡負責阻擋 >95% 的激發光反射噪聲。帶通濾波片則負責將剩余噪聲再衰減 10?倍（OD6） 以上。兩者的組合光學密度（OD值可近似相加）決定了系統抑制激發光噪聲的總能力，是衡量光學設計優劣的最關鍵指標。
穩定性關聯：所有鏡片的參數（尤其是分色鏡的截止波長和濾波片的CWL）均具有溫度系數。高品質的系統會選用溫度系數低（如<0.01 nm/°C）的鍍膜產品，或通過軟件算法進行溫度補償，以確保長期工作穩定性。

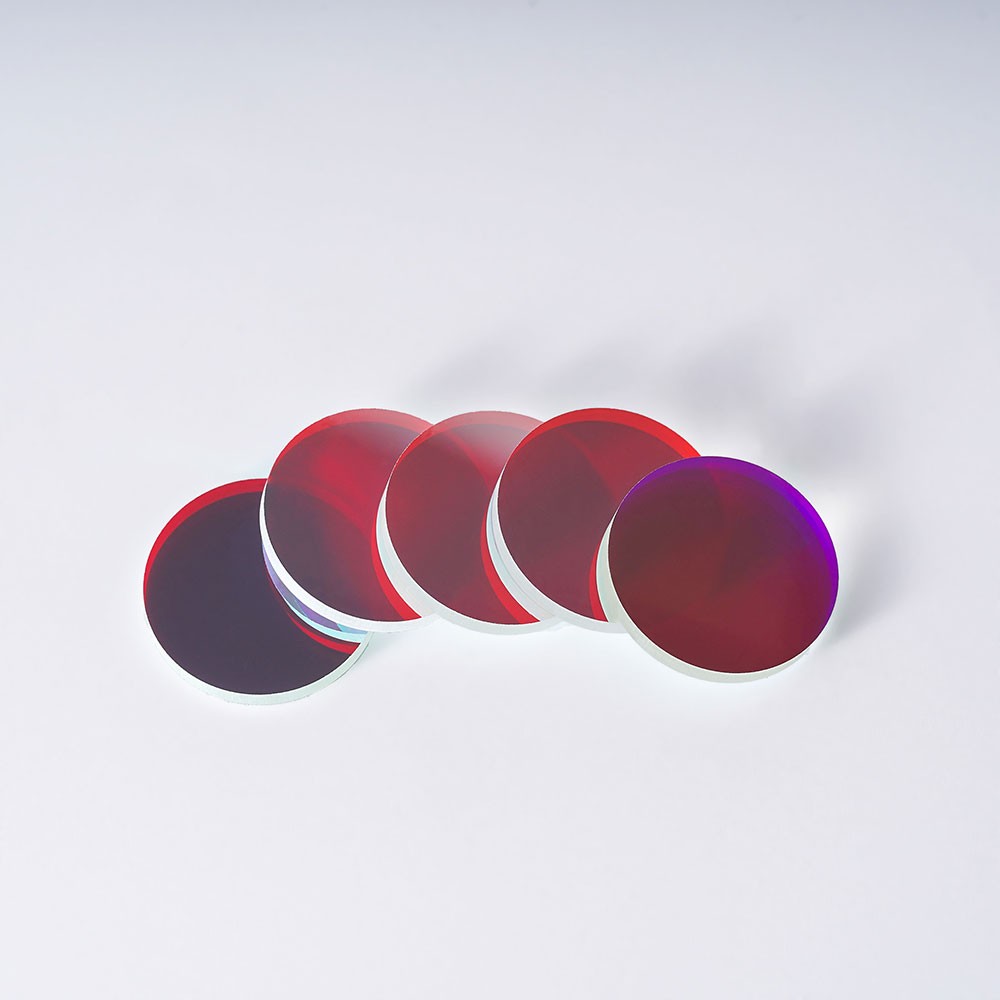

（NBP660窄帶濾光片）
總結
熒光光纖測溫系統的性能絕非僅由電子電路和算法決定，其光學鏡片子系統是塑造其核心測量能力的物理基石。從聚焦透鏡的寬帶消色差設計，到分色鏡基于特定熒光物質譜線（如450nm/660nm）的精準截斷，再到帶通濾波片以極窄帶寬（如660±10nm）和超高阻帶深度（OD>6）實現的終極凈化，每一步都要求對光學參數進行嚴格把控。
未來，隨著熒光新材料向近紅外波段發展，以及系統對更高信噪比、更小體積的需求，光學鏡片將向著超窄帶、超陡邊、低溫度敏感性與微型化集成的方向演進。深入理解并精確量化這些光學元件的參數及其相互作用，是設計下一代高性能、高可靠性熒光光纖測溫系統的必經之路。
