紅外濾光片作為紅外光學系統中的關鍵元件，其透過率性能直接影響系統的信噪比和探測靈敏度，在光學鍍膜加工中，不同基材紅外濾光片的透過率上限也不盡相同，下面我們將簡單為大家介紹不同的紅外濾光片基材以及在實際上能達到的參數效果，以便作為大家參考！

一、紅外濾光片基材類型及其基本特性

紅外濾光片的性能首先取決于其基材材料，不同材料在紅外波段的固有特性決定了濾光片的潛在性能上限。

1.晶體類基材

鍺（Germanium）：紅外透過范圍2-14μm，折射率約4.0（高折射率材料），實際可達到的平均透過率：85-92%（在3-5μm波段）。鍺材料在中波紅外區域具有優異的透過性能，但由于其高折射率，即使采用最佳增透膜，單面反射損失也難以降至1%以下，理論上雙面反射損失至少約3-4%。

硅（Silicon）：紅外透過范圍1.2-7μm，折射率約3.4，實際可達到的平均透過率：88-94%（在3-5μm波段）。硅在中波紅外區域表現出色，折射率低于鍺，因此反射損失相對較小。但其長波紅外透過性能有限，一般用于中波紅外應用。

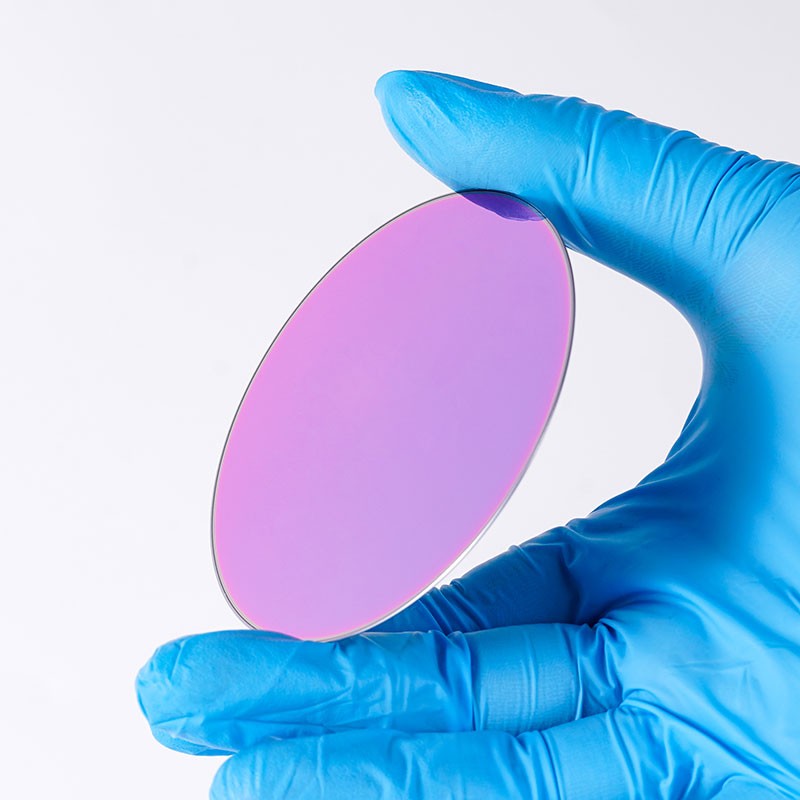

（硅片）

硒化鋅（ZnSe）：紅外透過范圍0.5-20μm，折射率約2.4，實際可達到的平均透過率：90-95%（在8-12μm波段）。硒化鋅是寬波段紅外材料的優秀代表，尤其在長波紅外區域表現突出。其相對較低的折射率使得反射損失控制更為容易。

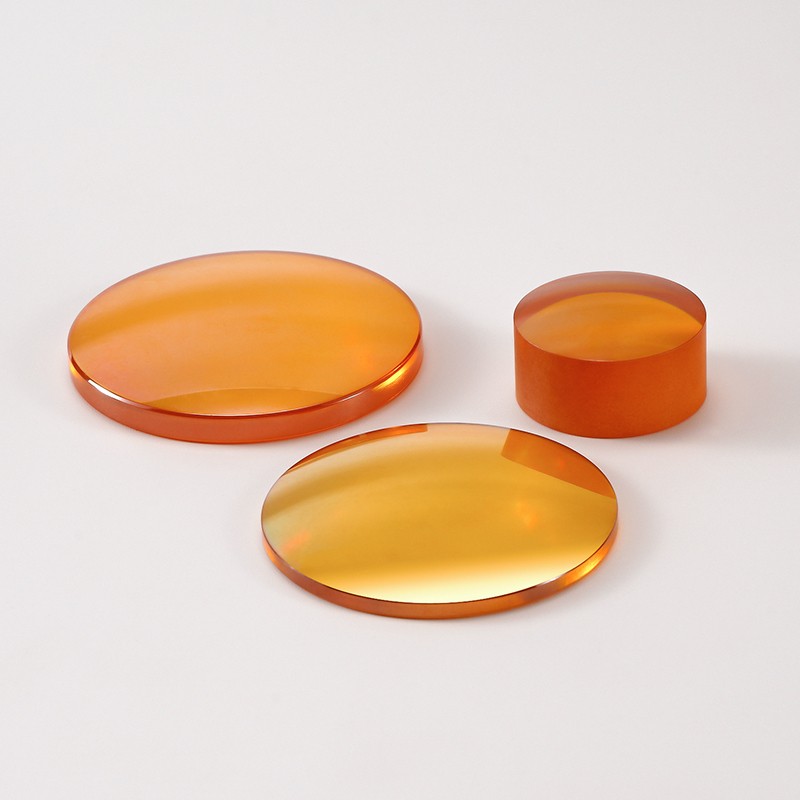

（硒化鋅）

2.玻璃類基材

硫系玻璃（ChalcogenideGlasses）：紅外透過范圍3-12μm（視具體成分而定），折射率2.0-3.0（取決于成分），實際可達到的平均透過率：85-92%（在8-12μm波段），硫系玻璃具有較好的長波紅外透過性，且可通過調整成分改變其光學特性。加工性能優于晶體材料，但硬度較低。

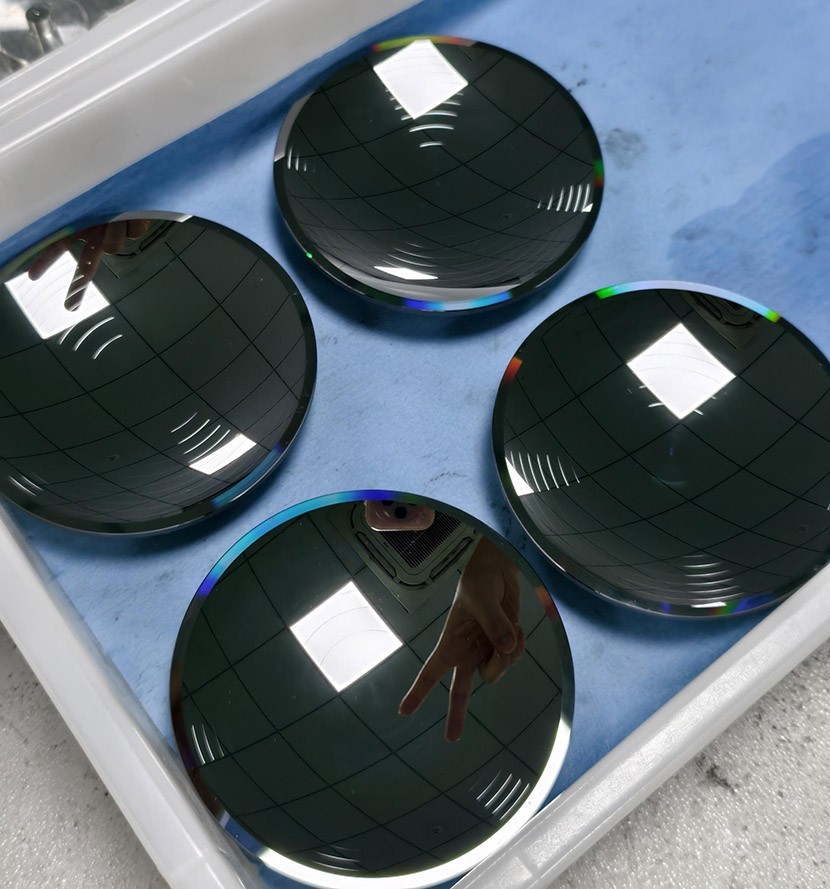

（硫系玻璃）

3.寶石類基材

藍寶石（Sapphire）：紅外透過范圍0.15-5.5μm，折射率約1.7（在4μm處），實際可達到的平均透過率：92-97%（在3-5μm波段），藍寶石在短波和中波紅外區域表現出色，其相對較低的折射率使得反射損失最小化，配合優質增透膜可獲得接近理論極限的透過率。

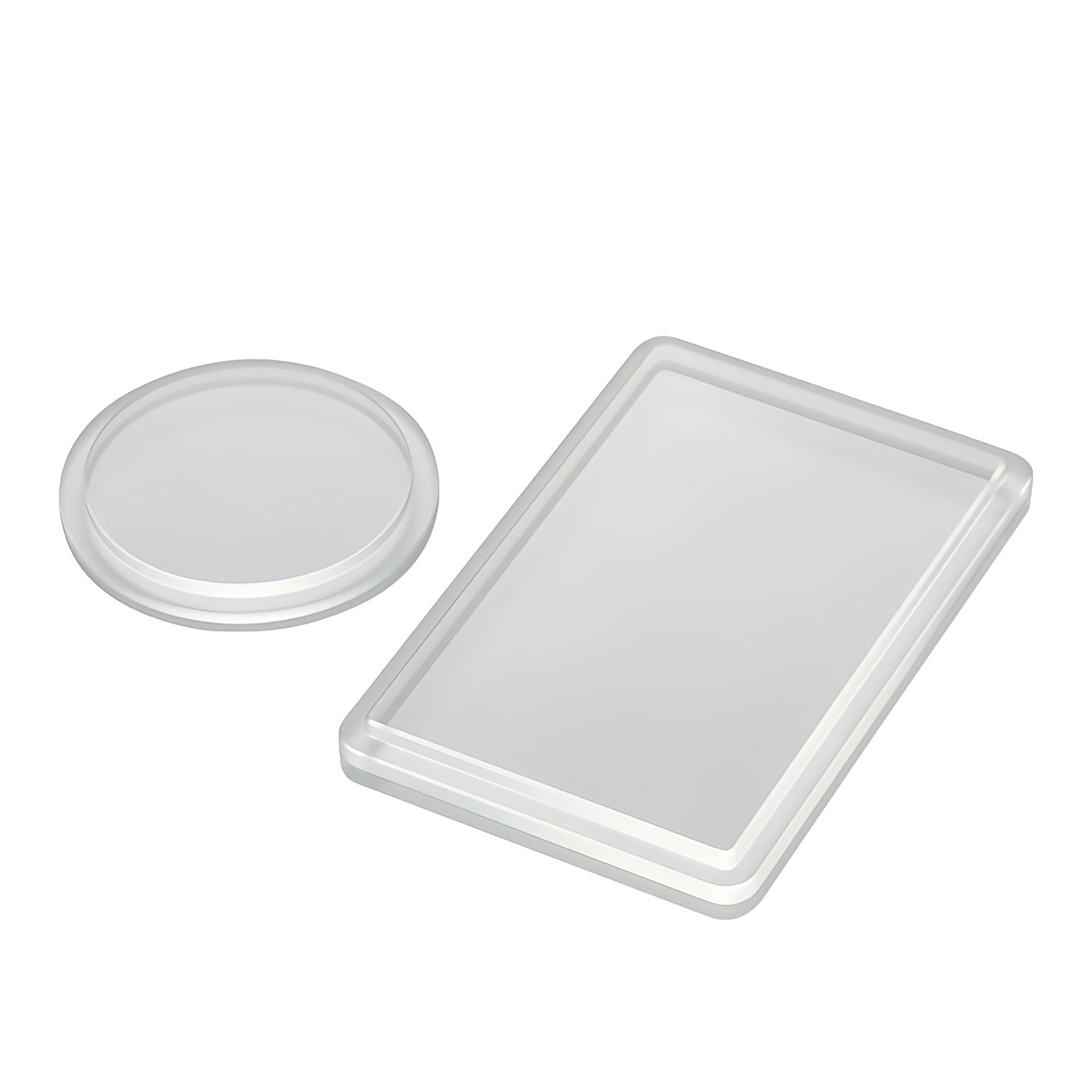

（藍寶石臺階窗口）

4.塑料類基材

聚乙烯（PE）、聚丙烯（PP）等，紅外透過范圍為窄波段，取決于具體材料，折射率1.5-1.6，實際可達到的平均透過率：70-85%（在特定紅外波段），塑料基材成本低，易加工，但透過率上限相對較低，熱穩定性差，主要用于對性能要求不高的場合。

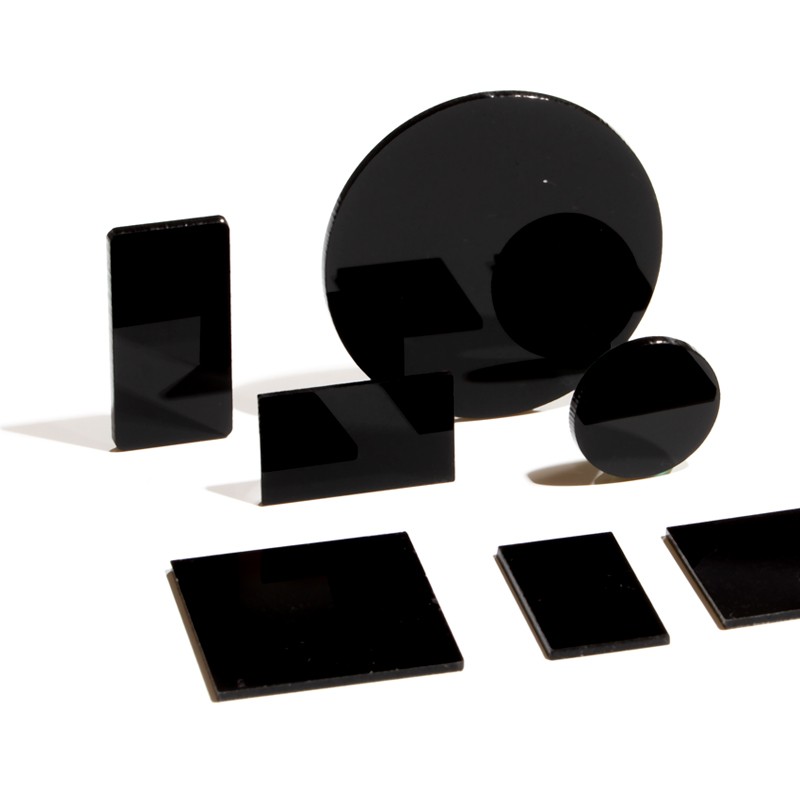

（紅外亞克力）

二、鍍膜技術對透過率上限的影響

即使采用相同基材，不同的鍍膜設計與工藝也會顯著影響濾光片的最終透過率表現。

1.增透膜（ARCoating）

增透膜是提高紅外濾光片透過率的基礎技術，通過干涉效應減少表面反射損失。

單層增透膜：

可實現的最低反射率：單面約1-2%

對應透過率提升：3-6%（雙面）

適用性：主要用于折射率較低的材料或?qū)拵?yīng)用

多層增透膜：

可實現的最低反射率：單面可達0.2-0.5%

對應透過率提升：7-10%（雙面）

特點：針對特定波長優化，可實現更高性能

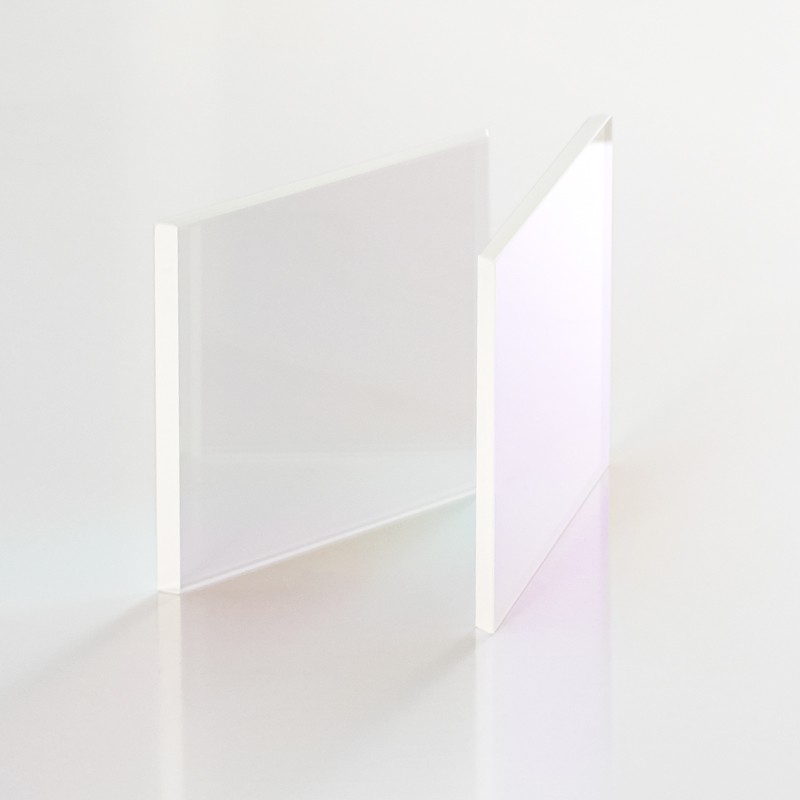

（1550雙面增透窗口片）

2.帶通濾光膜

帶通濾光片需要在特定波段高透的同時，在截止區域?qū)崿F(xiàn)高阻隔，這對透過率提出了額外挑戰。

窄帶濾光片：

峰值透過率實際可達：75-90%

影響因素：帶寬越窄，通常峰值透過率越低；膜層數越多，吸收和散射損失越大

寬帶濾光片：

平均透過率實際可達：85-95%

優勢：膜層結構相對簡單，吸收損失較小

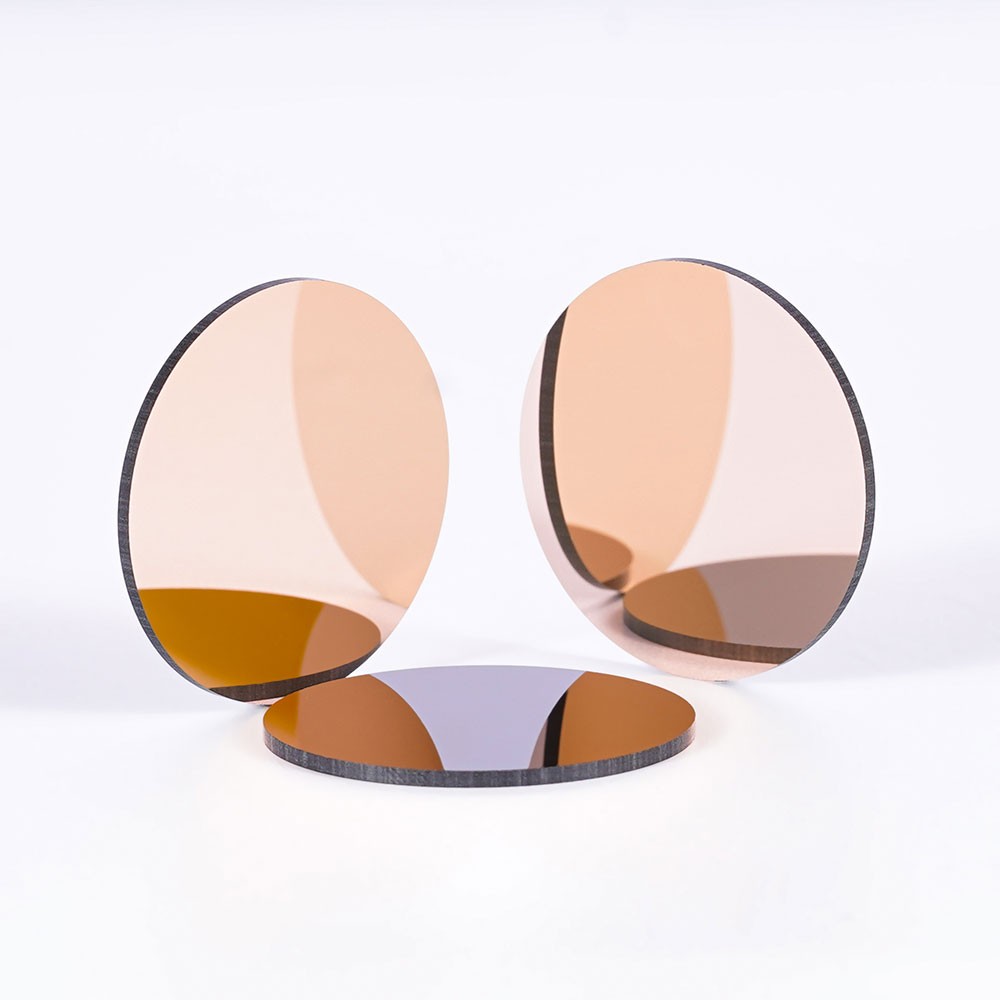

（LP1000長波通濾光片）

3.長波通/短波通濾光膜

長波通濾光片：

通帶平均透過率：85-93%

特性：過渡區域陡度與通帶透過率常需折中

短波通濾光片：

通帶平均透過率：88-95%

特性：通常比長波通濾光片更容易實現高透過率

三、不同基材濾光片透過率實際范圍總結

四、技術發展趨勢與應用建議

1.材料創新方向

新型紅外材料如梯度折射率材料、光子晶體等正在研發中，有望進一步提升紅外濾光片的透過率上限。同時，納米結構表面技術可能突破傳統鍍膜的限制。

2.鍍膜工藝進步

離子束濺射、原子層沉積等先進鍍膜技術能夠制備更致密、更均勻的膜層，減少吸收和散射損失，使實際透過率更接近理論極限。

3.應用選型建議

-對于需要最高透過率的應用（如高性能熱成像系統），藍寶石和硒化鋅是優選材料

-在成本敏感且性能要求較高的場合，鍺材料仍是平衡性能與成本的良好選擇

-對于超寬帶應用，需接受一定的透過率妥協，或考慮多片組合方案

五、結論

紅外濾光片的透過率上限受到基材固有特性和鍍膜技術的雙重制約。在實際應用中，藍寶石和硒化鋅基材的濾光片在各自優勢波段可達到最高的透過率（92-97%），而常見材料如鍺、硅等也能實現85-95%的實用高透過率。選擇紅外濾光片時，需綜合考慮工作波段、環境條件、成本預算和性能要求，在基材選擇與鍍膜設計之間尋找最佳平衡點。

隨著材料科學和鍍膜技術的持續發展，紅外濾光片的透過率性能仍有提升空間，這將進一步推動紅外技術在遙感、安防、醫療和科研等領域的廣泛應用。
