隨著“關稅對等”后，越來越多的國產設備將迎來新的發展機遇，尤其在進口與國產間的差距在慢慢拉近，目前以醫學行業為例，當下國內醫學儀器對比進口儀器仍然存在差距，我們以內窺鏡為例，并分析當下內窺鏡行業在鏡片技術上的發展。

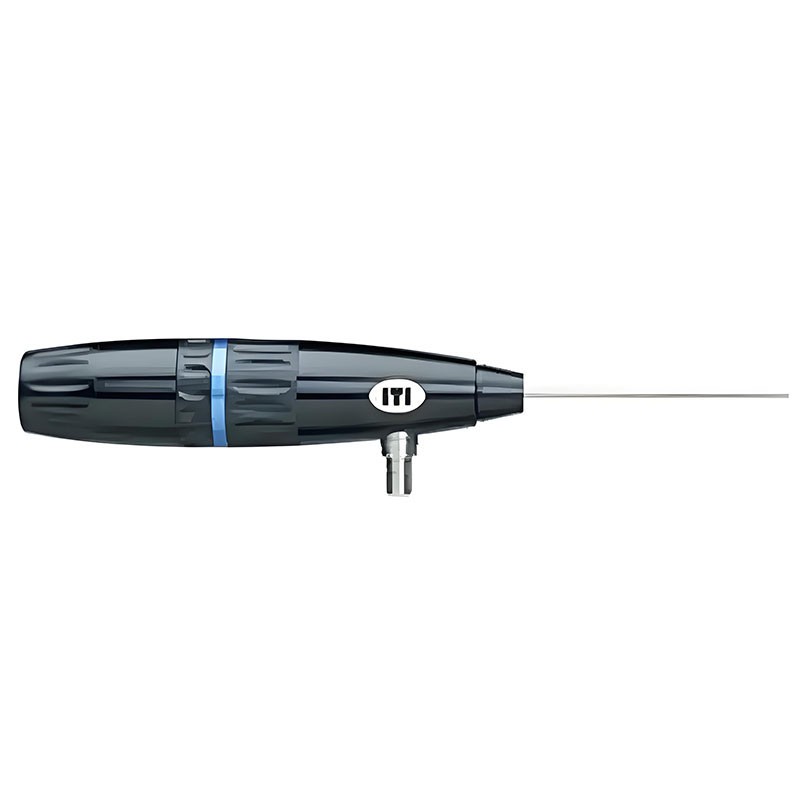

一、ITI 124000/124300系列微型管鏡光學分析

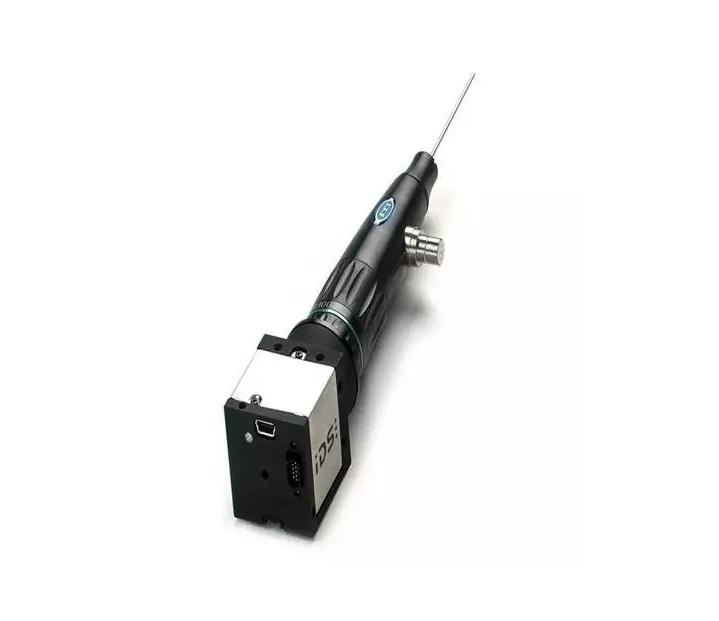

美國ITI（Image Technology Incorporated）的124000系列與124300系列微型管鏡，代表了硬性內窺鏡領域的高端光學設計水平，其核心突破在于漸變棒鏡片（Gradient Index Rod Lens） 與熔融石英（Fused Silica）圖像引導器的協同應用，解決了傳統內窺鏡微型化與高成像質量的矛盾。

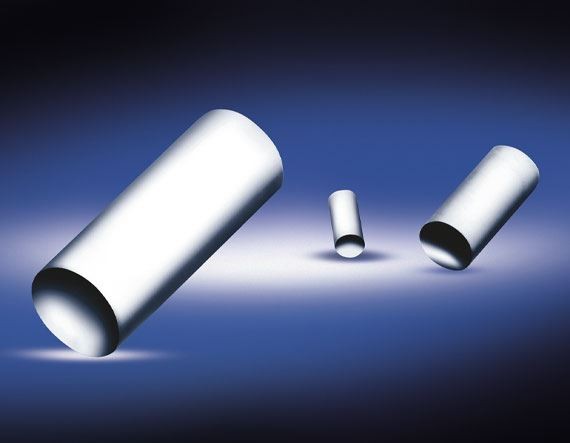

1. 漸變棒鏡片的技術特性

材質采用漸變折射率光學玻璃（GRIN材料），折射率沿軸向或徑向連續變化，替代傳統多片式透鏡組。

參數優勢：

單棒鏡片實現等效多透鏡功能，系統長度縮短50%以上（典型值：直徑1.5mm，長度10mm）。

數值孔徑（NA）達0.3-0.4，分辨率＞150lp/mm（常規硬鏡NA＜0.2，分辨率約80lp/mm）。

加工標準：

符合ISO 14880（微光學陣列標準）及ASTM F218（醫用光學元件表面質量要求），面形精度＜λ/8（@632.8nm）。

2. 熔融石英圖像引導器的應用

材質及結構特性：

超低羥基含量（OH?＜1ppm），紫外至近紅外波段透光率＞99.5%。

熱膨脹系數（5.5×10??/℃）接近零，耐受300℃高壓蒸汽滅菌。

結構設計采用蜂窩狀光纖束（Honeycomb Fiber Bundle），填充率＞85%，像素?fù)p失率＜3%（常規光纖束填充率約70%）。

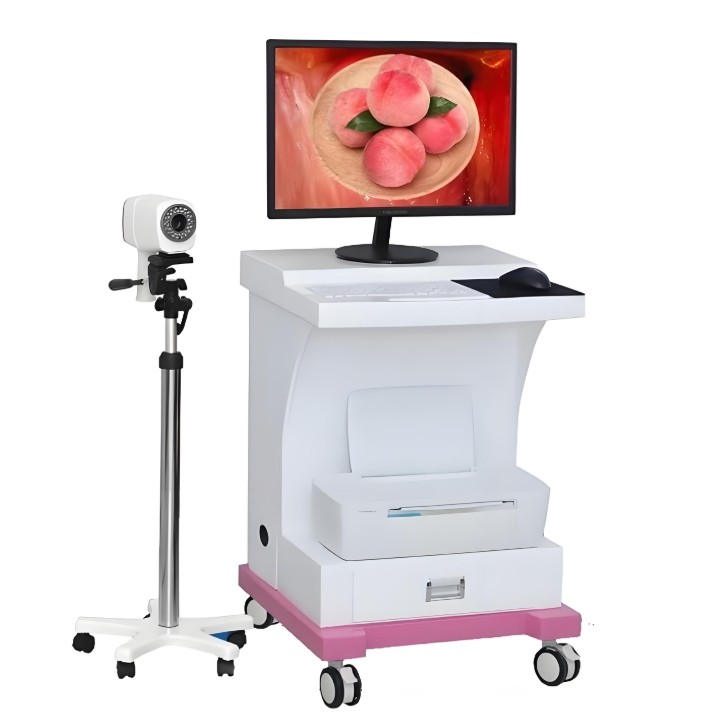

二、國產內窺鏡鏡片技術現狀與差距分析

國內主流硬鏡廠商的光學系統仍以傳統透鏡組為主，目前在鏡片技術面臨以下挑戰：

1. 材質局限

主流材料：

透鏡：BK7/H-K9L光學玻璃（透光率92%-95%，耐溫＜200℃）。

傳像系統：普通多模光纖（透光率＜90%，滅菌后易發黃）。

對比差距：ITI的熔融石英與GRIN材料在透光率、耐溫性、尺寸控制上全面領先。

2. 加工精度瓶頸

國產鏡片缺陷：

面形精度：λ/4-λ/6（導致像散與場曲）。

偏心誤差：0.02-0.05mm（ITI控制在0.005mm以內）。

鍍膜技術：

國產寬帶增透膜（400-700nm）反射率約0.8%-1.2%，而ITI采用離子束濺射（IBS）鍍膜，反射率＜0.2%。

3. 標準體系差異

國際標準：ITI執行ASTM F2504（醫用硬鏡光學性能）與ISO 8600-5（內窺鏡分辨率測試）。

國內標準：YY 0068（醫用硬性內窺鏡）未明確漸變光學元件與熔融石英的驗收指標。

三、國產鏡片技術突破路徑

1. 材料替代方案

短期替代：推廣氟磷酸鹽玻璃（透光率98%，耐溫250℃），替代BK7/H-K9L。

長期攻關： 聯合科研機構開發國產GRIN材料（中科院西安光機所已有實驗室級樣品）。

2. 精密加工工藝升級

超精密磨削：引入磁流變拋光（MRF）技術，將面形精度提升至λ/10。

自動化裝配：采用六軸聯動調芯儀，控制透鏡組偏心誤差＜0.01mm。

3. 標準體系完善

新增測試項目：在YY 0068中增加漸變光學元件折射率梯度一致性（要求Δn＜0.001/mm）。

滅菌兼容性標準：參照ISO 17664，規定熔融石英光纖的耐高溫測試循環≥500次。

四、市場影響與國產替代機遇

1. 高端市場被壟斷

ITI等外企占據國內三級醫院90%的硬鏡市場，單臺售價30萬-50萬元。

國產硬鏡價格僅為8萬-15萬元，但多用于基層醫院。

2. 國產替代突破口

政策窗口：國家衛健委《國產醫療器械優先審批目錄》將超細內窺鏡列為重點。

技術路線：跳過傳統透鏡組，直接布局漸變棒鏡片（如南京微創已啟動GRIN鏡片預研）。

ITI的漸變棒鏡片與熔融石英技術為硬鏡微型化與高清化樹立了新標桿，而國產鏡片在材料、工藝、標準上的短板亟待突破。通過“材料-工藝-標準”三位一體攻關，有望在5-8年內實現高端硬鏡鏡片的國產化替代，打破外企在微創手術器械領域的技術壟斷。
