LCD液晶顯示器作為現代主流的熱門顯示技術之一，其核心工作原理建立在偏振光調控的基礎上。與自發光的OLED顯示技術不同，LCD通過利用偏振片精密控制偏振光的透過率來實現圖像顯示，呈現豐富多彩的畫面。

（圖源網絡，侵刪）

一、基本結構組成

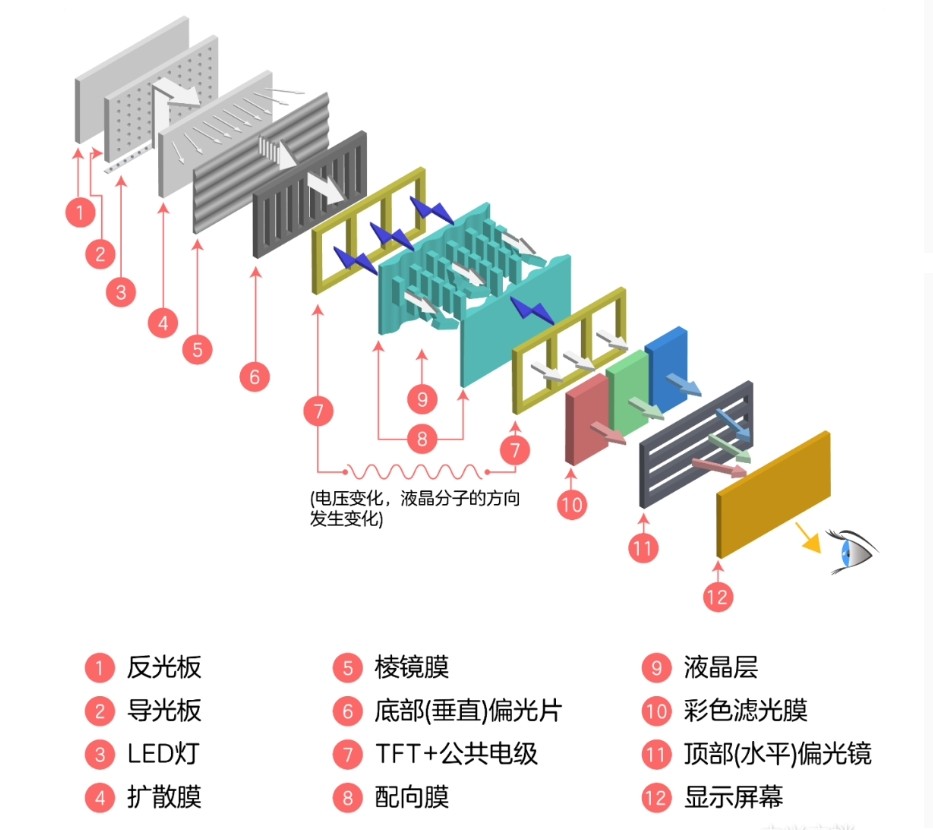

LCD顯示屏主要由背光模塊、起偏器（第一層偏振片）、液晶層、檢偏器（第二層偏振片）、彩色濾光片等關鍵部件構成。

1. 背光模塊：通常采用LED光源，提供均勻的背景照明。

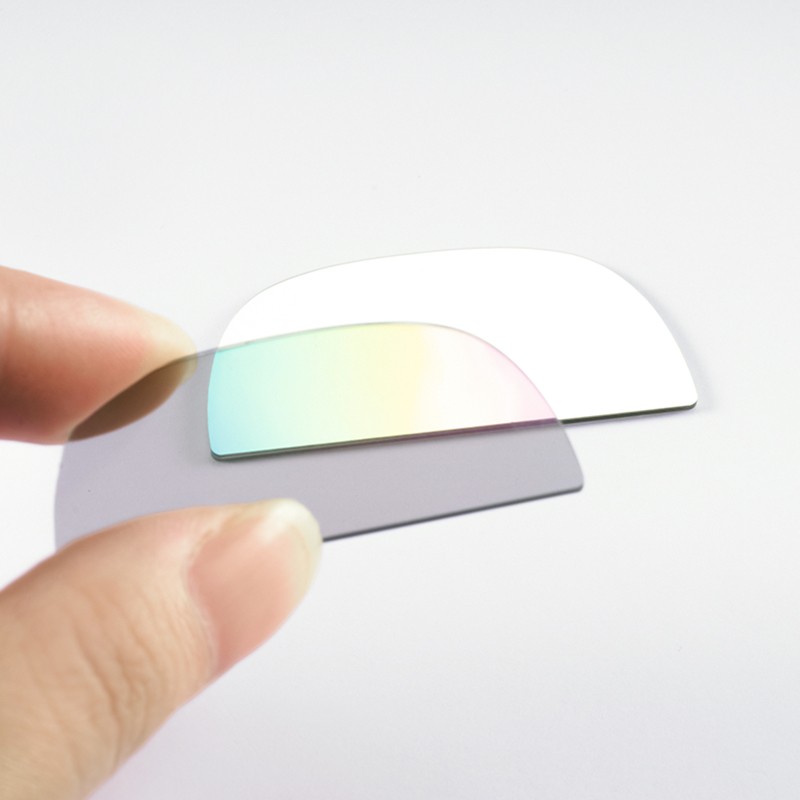

2. 起偏器（第一層偏振片）：將自然光轉換為特定方向的線偏振光。

3. 液晶層：由數百萬個可獨立控制的液晶單元組成。

4. 檢偏器（第二層偏振片）：與起偏器呈正交關系。

5. 彩色濾光片：包含紅、綠、藍三原色子像素。

二、工作原理詳解

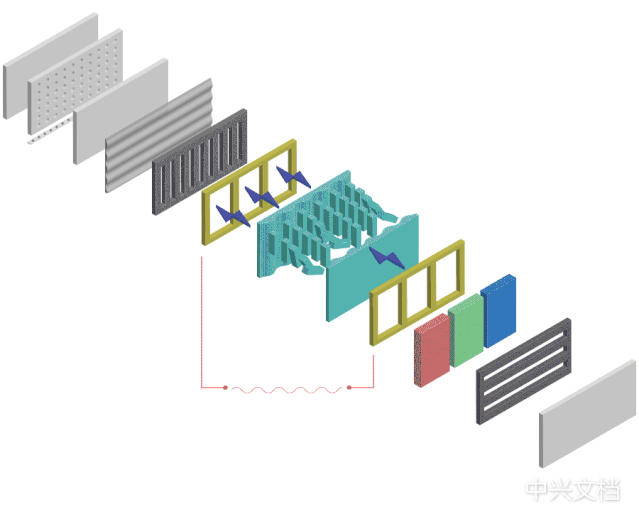

背光源發出的自然光包含各個方向的電磁振動，這種非偏振光首先通過起偏器。起偏器作為一種光學偏振片，篩選出特定振動方向（如水平方向）的光波通過，從而產生純凈的線偏振光，經過偏振的光線進入液晶層，液晶層的液晶分子在無電壓狀態下呈自然扭曲排列（通常為90°螺旋結構），能夠旋轉入射光的偏振方向。例如，將水平偏振光轉變?yōu)榇怪逼窆狻?/p>

（圖源網絡，侵刪）

當施加電壓時液晶分子在電場作用下沿電場方向排列，失去旋光能力，入射光的偏振方向保持不變，通過精確控制每個像素單元的電壓大小，可以實現對偏振光旋轉角度的連續調節，從而達到控制透光強度的目的。

經過液晶層調制后的偏振光到達檢偏器，其偏振方向與起偏器嚴格垂直（若起偏器為水平方向，檢偏器則為垂直方向）。此時會出現兩種情況：

1. 光通過：當液晶將偏振方向旋轉90°（與檢偏器方向一致）時，光線完全透過，像素呈現亮態。

2. 光阻擋：當液晶不改變偏振方向（與檢偏器正交）時，光線被完全阻擋，像素呈現暗態。

通過這種"光開關"機制，LCD實現了最基本的黑白圖像顯示。

（圖源網絡，侵刪）

三、彩色圖像生成

為了顯示彩色圖像，每個像素單元被劃分為三個子像素，分別覆蓋紅、綠、藍三原色的濾光片。通過控制各個子像素的透光強度，可以混合出各種顏色。配合液晶的精確調控，最終形成細膩逼真的彩色畫面。

關鍵技術創新

電壓精確控制

現代LCD采用先進的薄膜晶體管(TFT)技術，每個像素都由獨立的晶體管控制，可以實現：

256級或更高階的灰度控制

快速響應（毫秒級）

高刷新率（最高可達240Hz）

廣視角技術

傳統LCD存在視角依賴性問題，通過以下技術改進：

IPS（平面轉換）技術：優化液晶排列方式

VA（垂直排列）技術：提高對比度

補償膜應用：改善不同視角下的色彩表現

與其他顯示技術的比較

與OLED的差異

1. 偏振片需求：

   - LCD必須使用偏振片

   - OLED無需偏振片（自發光原理）

2. 對比度表現：

   - LCD依賴偏振片阻擋背光

   - OLED像素可完全關閉（理論無限對比度）

3. 能耗特性：

   - LCD背光持續耗電

   - OLED黑色像素不耗電

3D顯示應用

部分3D電視利用偏振原理：

- 左右眼圖像采用不同偏振方向（如±45°）

- 配合偏振眼鏡實現立體視覺效果

- 需要高刷新率面板支持（通常120Hz以上）

技術發展趨勢

盡管面臨OLED的競爭，LCD技術仍在持續發展：

1. Mini-LED背光：更精細的背光分區控制

2.量子點增強：提升色域范圍

3.低藍光技術：減少眼睛疲勞

4.節能改進：更高光效的背光系統

LCD技術通過偏振片和液晶的完美配合，實現了精確的光線控制。雖然新興顯示技術不斷涌現，但憑借成熟的制造工藝和持續的技術創新，LCD仍在電視、顯示器等領域保持重要地位。理解其偏振光工作原理，不僅有助于我們更好地使用顯示設備，也能讓我們更深入地認識光與物質的奇妙相互作用。
