光學參數直徑公差在光學元件制造過程一個重要的規格參數，直徑公差主要針對圓形的光學鏡片，它定義了一個可接受的直徑值范圍，以確保鏡片在制造過程中的尺寸符合規格。這個公差范圍的具體數值會因加工廠家的技術水平和能力差異而有所不同。

認識光學零件直徑公差

光學零件直徑公差是指在光學零件制造過程中，允許的直徑尺寸的變化范圍。它通常通過規定零件的上下限直徑來確定，其中上限直徑是指零件允許的最大直徑，而下限直徑則是零件允許的最小直徑。直徑公差的大小直接決定了光學零件的精度和穩定性。通常，公差等級越高，允許的直徑偏差范圍就越小，光學零件的精度就越高。

如：直徑公差通常用“上公差”和“下公差”來表示，如“+0.00/-0.10 mm”。這意味著直徑尺寸可以在標稱值的基礎上，向上不超過0.00 mm（實際上即等于標稱值），向下不超過0.10 mm。一般質量的直徑公差可能為+0.00/-0.10 mm，精密質量的直徑公差可能為+0.00/-0.050 mm，而高質量的直徑公差則可能達到+0.000/-0.010 mm。

直徑公差對鏡片本身光學性能的影響，通常情況下，直徑公差本身不會直接影響鏡片的光學性能，如焦距、色散等。然而，當鏡片需要安裝在特定的固定器或光學系統中時，直徑公差就變得尤為重要。如果光學零件的直徑公差過大，可能會導致光學系統的性能下降，影響光學系統的分辨率和清晰度，從而直接關系到光學系統的整體性能和表現，具體表現為:

1.成像質量：直徑公差過大可能導致光學零件（如透鏡、棱鏡等）的邊緣或中心部分與理論設計不符，進而引起成像質量下降。這表現為圖像清晰度降低、對比度減弱、畸變?cè)黾拥取?/span>

2.裝配精度：在光學系統的裝配過程中，如果光學零件的直徑公差過大，可能會導致零件之間的裝配間隙不均勻，增加裝配難度，甚至無法正確裝配。這將影響光學系統的整體性能和穩定性。

3.光學性能一致性：直徑公差的不一致可能導致同一批次的光學零件在光學性能上存在差異，影響光學系統的性能一致性。這種不一致性可能表現為不同零件之間的光學透過率、折射率等參數存在差異。

4.機械穩定性：直徑公差過大還可能影響光學零件的機械穩定性。例如，在透鏡或棱鏡的裝配過程中，如果直徑公差過大，可能會導致透鏡或棱鏡在受力時產生較大的形變或位移，從而影響光學系統的穩定性。

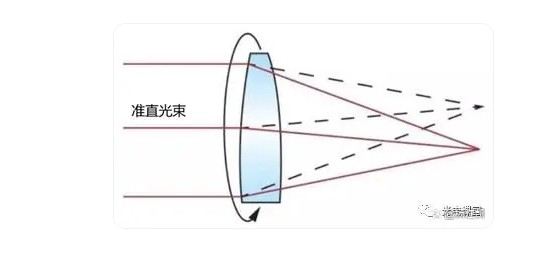

5.偏離光學軸：如果鏡片的實際直徑與其標稱值存在偏差，并且這個偏差超出了允許的范圍，那么鏡片在安裝時就可能無法正確地與固定器或其他光學元件配合。這可能導致整個組件的機械軸偏離光學軸，進而引入光的偏心或其他形式的定位誤差。

6.光學效率：直徑公差對光學零件的光學效率也有影響。直徑公差過大可能導致光線在零件表面或內部產生不必要的散射或反射，降低光學系統的光能利用率。

7.成本：雖然直徑公差越嚴格，光學零件的精度越高，但相應的制造成本也會增加。因此，在確定直徑公差時，需要綜合考慮光學系統的性能要求、制造成本以及市場接受度等因素。

8.長期穩定性：直徑公差過大可能導致光學零件在長期使用過程中出現性能退化或失效。例如，由于溫度變化、機械振動等因素導致的零件尺寸變化可能會超出公差范圍，從而影響光學系統的長期穩定性。

防范和控制

為了保證光學零件的精度和質量，需要通過精密的加工設備和工藝來實現直徑公差的控制。工藝操作員需要嚴格按照光學零件的要求和規范進行操作，確保直徑公差在允許的范圍內。同時，如何確定直徑公差是否會影響光學零件的精度和質量，這通常需要進行詳細的分析和測試。在設計和制造過程中，加工廠家會根據鏡片的用途和要求來設定合理的直徑公差范圍。同時，他們還會通過嚴格的質量控制和測試來確保鏡片的尺寸和形狀符合規格。
