短波通濾光片加工定制參數

2018-06-27 admin1

產品介紹：

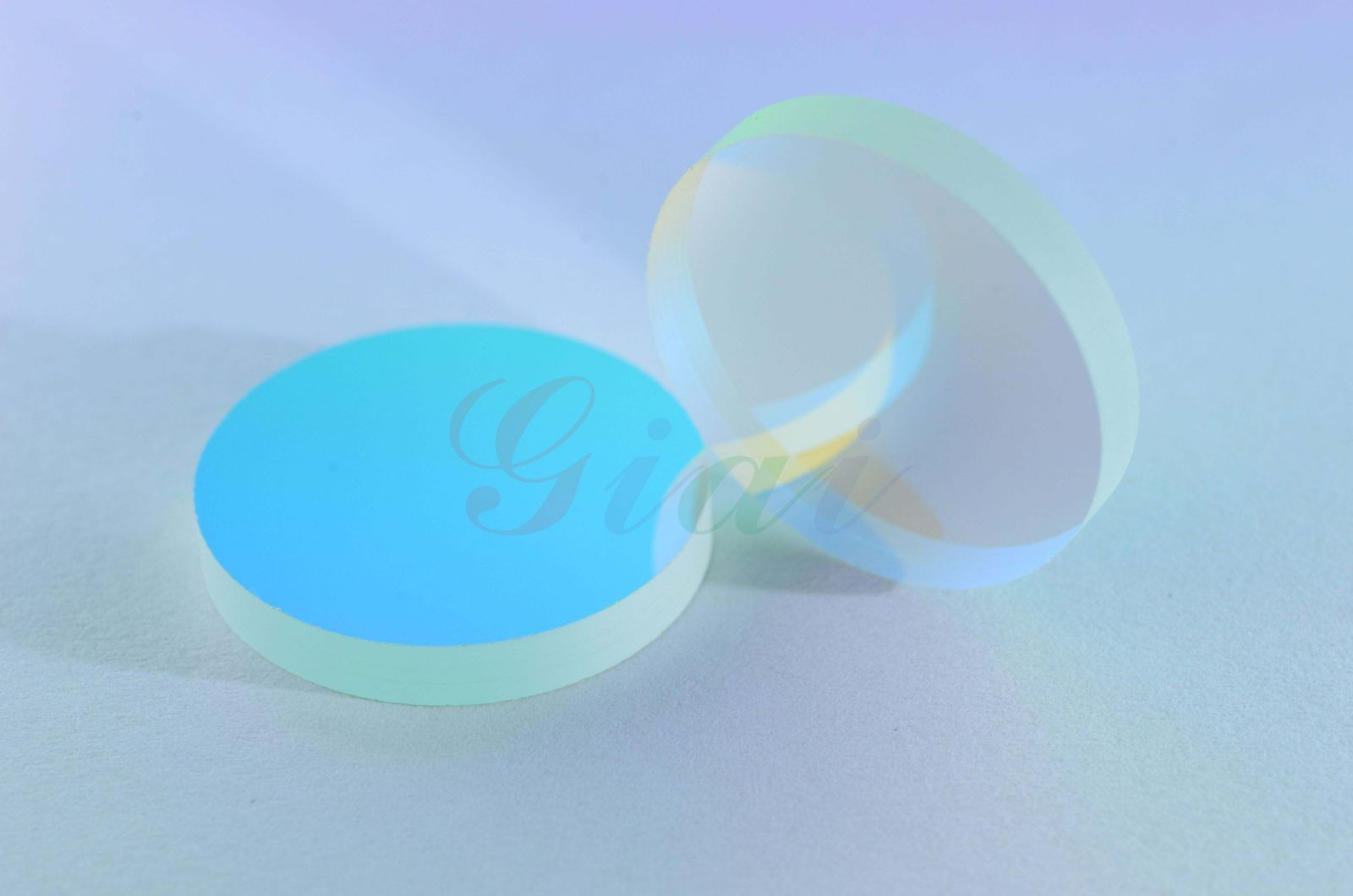

短波通濾光片：為滿足CCD或CMOS等傳感芯片的需求，讓可見光最大限度的穿透，反紅外區進行截止或反射，或是讓任意波段的區域透射或截止，要確保在短波區有非常好的平坦度和高透過，要比長波通濾光片難度系數大。特別在應用于紫外光源領域的讓紫光盡可能透過，讓可見光和近紅外線反射或截止并不是特別容易實現的產品。

　　應用領域：紫外光源，手機攝像頭，激光防護，熱反射照明系統，熒光油墨激光成像。

參數：

短波通濾光片
工藝方式	IAD多層介質硬膜、BBAR膜、金剛膜
波峰透過	T>85%
帶外截止深度	OD2-OD4
截止過度帶	<20nm
工作波段	200-1100nm
產品材質	光學級玻璃（K9，BK7，B270，D263T，石英玻璃,
圓形尺寸范圍	&Oslash;3mm~&Oslash;110mm
方形尺寸范圍	2*2mm~146*146mm
產品厚度	0.3-5.0mm
通光孔徑	鍍膜覆蓋面大于95%有效面積
表面光潔度	國標三級，美軍標40-20（劃傷/麻點）
環境測試	MIL-STD-810F





　　介質薄膜的短波通濾光片與長波通有著同樣的特性，當入射角增加時，這些濾光片的起始波長和截止波長會向短波偏移。一般說來，當入射角從0°變化到45°時，中心波長會向短偏移大約10％。這個特性可以應用于需要微調起始波長或者截止波長的應用。

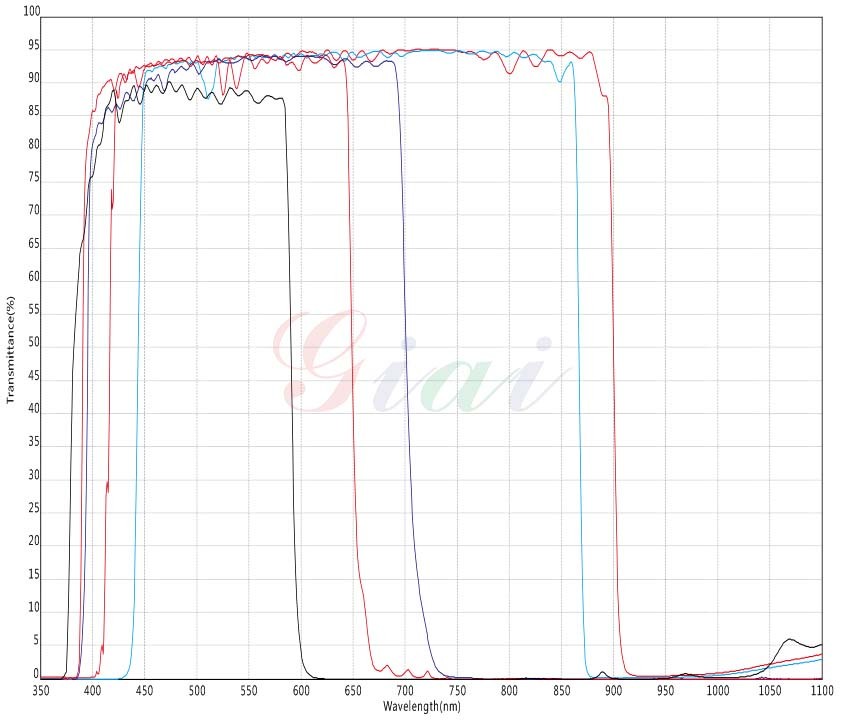

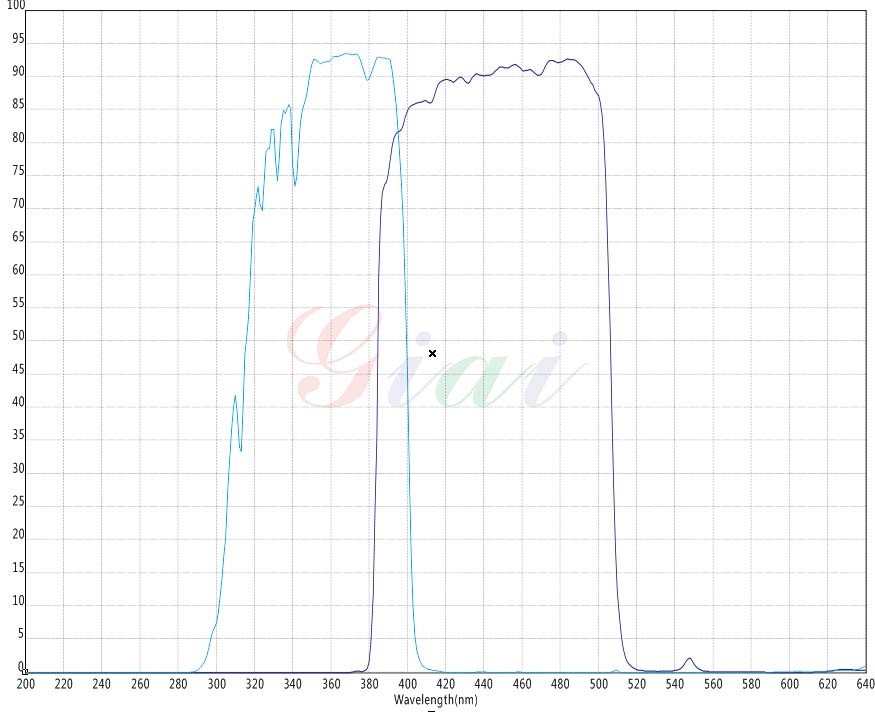

型號	應用	中心波長	截止過度帶	截止深度	透過率
Giai-SP-400	紫外光源	420nm	>20nm	OD2-OD3	330-390nm@T>80%
Giai-SP-500	刑偵多波段光源	500nm	>20nm	OD2-OD3	400-490nm@T>85%
Giai-SP-630	激光防護眼鏡	630nm	>20nm	OD2-OD3	400-620nm@T>90%
Giai-SP-650	高清相機	650nm	>20nm	OD2-OD3	400-640nm@T>94%
Giai-SP-700	廣角鏡頭	700nm	>20nm	OD2-OD3	690-1100nm@T>95%
Giai-SP-900	票據檢測	900nm	>20nm	OD2-OD3	890-1100nm@T>90%
