CCD 本身就對紅外光有感應,使用黑白攝像頭,關掉燈光,用紅外燈來照,影像就出來了。那彩色CCD為什么看不到紅外線? 事實上,彩色CCD也看的到紅外線, 就是因為它能感應到紅外線,會干擾到D.S.P (影像處理主芯片)的運算,導致”偏色”,因此,得想個辦法,讓它不能接收紅外線,方法就是:讓CCD戴上”太陽眼鏡”,只是人戴的太陽眼鏡是隔離紫外線,而CCD戴的是隔離紅外線,這就是彩色CCD上頭黏的那片濾光片.這是濾光片對每個波長光的穿透率,橫軸是波長,以奈米表示,縱軸是穿透率, 我們看到從380nm-645nm 穿透率是約93% ,剛好就是可見光的范圍(紫-靛-藍-綠-黃-橙-紅)。

（圖源網絡，侵刪）

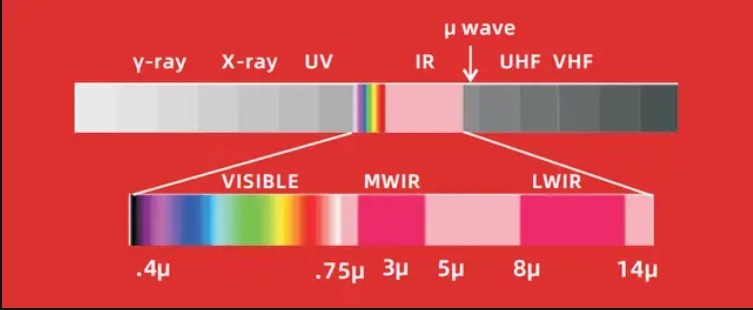

600多nm是紅色光,在它往右以”外”,就叫”紅外線”,是”紅色以外的光” 不是紅色的光,因為眼睛已經看不到了,再來,380nm左右我們眼睛看到的是紫色,在380nm往左以”外”,就叫”紫外線”,眼睛一樣看不到,但會照傷我們的皮膚.

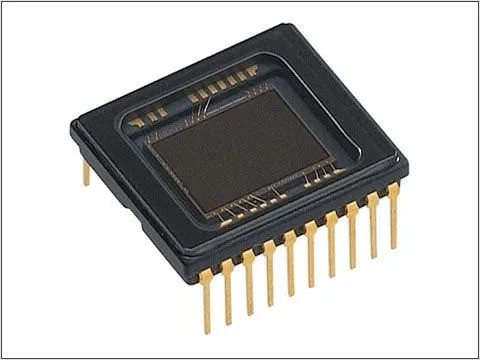

那黑白CCD為什么不加濾光片,難到它不怕色干擾嗎?黑白攝像頭本來就沒顏色,何來”色”擾? 所以在早期,紅外線攝影機就是用黑白攝像頭,加上紅外投射燈就行了.后來彩色攝像頭越來越普遍了,總不能白天用彩色攝像頭,到了晚上再用黑白攝像頭打紅外燈吧,這就重復投資了,了解了上頭的道理,就有人想出個方法:當有光線時用彩色攝像頭,當沒光線時,把CCD上頭那片濾光片拿掉,再打上紅外燈。日夜型紅外線彩色攝像頭”就這樣出來了。

（圖源網絡，侵刪）

所以,上面說的這種攝像頭,在CCD前裝了個機械結構,用電磁閥把濾光片拉開或推回去,在作動時聽的到”喀察”一聲.說到這里,學過光學的人必注意到,CCD有濾光片跟沒濾光片,光線折射率會不一樣,把濾光片拿開,打上紅外光,折射率又會因波長不同會有些差異,這加起來就會造成焦點偏移,就是”失焦”,因此,剛剛所說的,不能只把濾光片移開,還得補上一片鏡片來調整折射率,也就是一片濾光片跟一片普遍鏡片在抽換. 這種”日夜型紅外線彩色攝像頭”是日本人搞出來的,實在太貴了,想仿嗎,模具貴又怕被告,就有些天才老板干脆就把濾光片拿掉了,不就看的到紅外線嘛!彩色室內日夜型紅外線攝像頭” 在晚上沒燈光時,只要打上850nm的紅外光,CCD就看的到了。

850nm跟可見光波長很近, 850nm投射燈常會產生少量可見光成份,看到的是紅色的,那就是”紅爆”的來源。紅外線夜視問題解決了,在來是白天的問題了,既然那濾光片會讓 850nm的紅外線漏進來,就會產生色干擾,也就是”白天偏色”的由來,這只能用軟件來調整DSP的程序,盡量減少色偏.

我國公司生產的850日夜兩用型與940日夜兩用型，IR-CUT類濾光片，就是為解決該問題所生產的。
