我們都知道，長/短波通濾光片及二向色鏡在光譜中都有一個從深截止到高透過的光譜過渡線，這條從深截止到穩定高透區的寬度就是其過渡帶，而這條過渡帶的傾斜程度就像一座山峰的陡峭程度，因此也常被稱為陡度。

一、三大區域：截止區、過渡帶、高透區

任何一款長/短波通濾光片的光譜都可以劃分為三個區域：

截止區（短波長側）：透射率極低，接近0%。光幾乎完全被擋在門外。

高透區（長波長側）：透射率達到一個較高的穩定水平，例如 ≥90% 或 ≥95%。光能夠高效、穩定地通過。
注意：高透區不一定是整個光譜的峰值點。由于鍍膜干涉效應，通帶內可能存在微小的波紋或緩慢的傾斜，峰值可能出現在高透區內的任意位置。實際應用中，我們關心的是首次進入穩定高透狀態的波長，而不是某個偶然的峰值點。

過渡帶：連接截止區與高透區的中間區域。在這個波長區間內，透射率從接近0%逐漸爬升到設定的高透過水平（例如90%）。
過渡帶的寬度，就是衡量這個“爬坡”過程所占據的波長范圍，單位通常為納米（nm）。

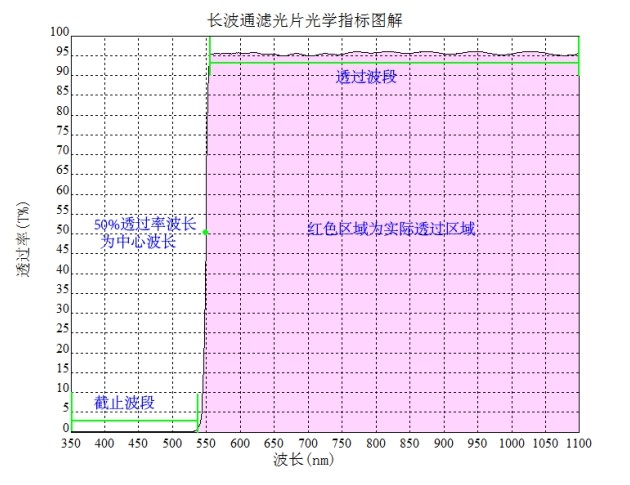

（圖中截止波段為深截止區，透過波段區為高透范圍區）

二、過渡帶怎么看？

在嚴謹的行業討論中，過渡帶的定義必須明確兩點：起點和終點。

起點：截止區內透射率接近0%的波長。實際測量中，通常用光密度（OD）來定義，例如 OD > 4（透過率<0.01%）或 OD > 6（透過率<0.0001%）。

終點：高透區內透射率首次達到某一指定高水平（例如 T ≥ 90% 或 T ≥ 95%）的波長。這個高水平應根據濾光片的應用場景事先約定，不一定等于通帶內的最大峰值透過率。因為峰值可能因干涉波紋而偏高或偏低，而高透區是一個穩定的平臺區域。

因此，過渡帶寬度 = λ_高透起點 – λ_深截止點。這個完整的區間，才是衡量制造難度的真實依據。

例如：市面上有些產品參數會使用“10%→90%”或“1%→50%”的長短波濾光片參數，當然滿足這類濾光片的參數標準必須是OD1（10%），高透區是90%透過率，才能滿足該過渡帶描述。“1%→50%”則需滿足截止深度為OD2，高透區為50%才能滿足過渡帶描述。

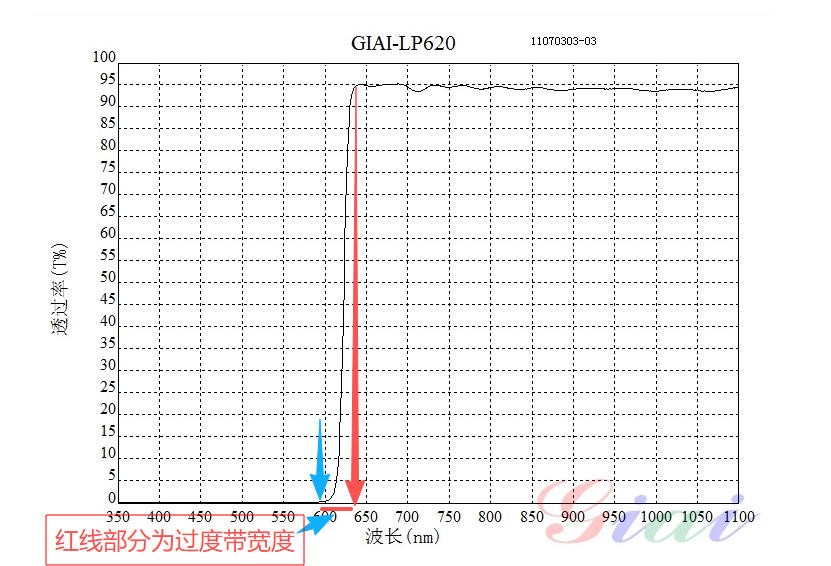

（LP620長波通濾光片）

三、陡度：過渡帶的“坡度”

過渡帶的陡峭程度，在行業里常稱為陡度。

如果過渡帶很窄，意味著濾光片在極小的波長變化內，就從“完全擋光”跳到了“高效通過”，這就是高陡度（陡峭）。

如果過渡帶很寬，意味著這個變化過程平緩，即低陡度（平緩）。

打個比方：高陡度好比一段幾乎垂直的滑梯，你一步就從黑暗滑進光明；低陡度則像一段平緩的斜坡，你走了好幾步才慢慢變亮。

四、為什么過渡帶寬度決定了制作難度？

長/短波通濾光片的主流制造技術是薄膜干涉鍍膜——在玻璃基底上交替沉積幾十甚至上百層不同折射率的納米級薄膜。

要實現窄過渡帶（高陡度），必須同時滿足以下苛刻條件：

膜層數極多：更陡的過渡需要更多層膜疊加，有時超過150層，這對鍍膜機的穩定性是極大考驗。

厚度誤差極小：每一層的物理厚度誤差必須控制在 0.1納米以內（相當于一個原子直徑的量級）。任何微小的偏差都會讓過渡帶“展寬”或出現臺階。

工藝環境極其穩定：鍍膜機內部的溫度、真空度、離子源參數稍有波動，就會使過渡帶劣化。

材料匹配困難：高低折射率材料的組合、膜層應力、吸收控制，都直接影響過渡帶的陡峭程度。

因此，過渡帶寬度每縮小1納米，制造難度往往呈指數級上升，成品率顯著下降，成本成倍增加。

五、真實的行業難度指標

根據濾光片制造企業的實際生產情況，結合業內主流技術水平，過渡帶寬度對應的制造難度大致如下：

注：以上指標主要針對可見光至近紅外波段（約400–1100 nm）。在紫外波段（<400 nm），由于可用材料少、吸收強，實現同等過渡帶寬度難度顯著升高；在中遠紅外波段（>2000 nm），膜層厚度增加，難度可能有所下降。不同波段需結合實際工藝評估。

請特別注意：上述指標針對的是從深截止（例如OD>4）到高透區（例如T≥90%）的完整過渡帶寬度。如果某些廠商使用部分區間（如20%→80%），數值會看起來漂亮得多，但實際完整的過渡帶寬度仍然需要確認。

（LP1000長波通濾光片）

六、過渡帶——濾光片工藝水平的“硬標尺”

長/短波通濾光片的過渡帶寬度，不是一個可以隨意修飾的營銷數字，而是直接反映鍍膜工藝真實水平的硬指標：

寬過渡帶（>30 nm）：容易做，便宜，適合對波長選擇性要求不高的場合。

中等過渡帶（20–30 nm）：主流產品的常見水平。

窄過渡帶（10–20 nm）：需要攻堅的高難度產品，價格昂貴。

極窄過渡帶（<10 nm）：頂尖科研定制級別，工業量產極難。

下次評估一款長波通濾光片時，請務必向供應商確認：“過渡帶是從什么截止深度（如OD？）到什么高透水平（如T≥？%）定義的？寬度是多少納米？” 只有基于統一、完整的定義，才能客觀判斷它的真實性能和制造難度。
