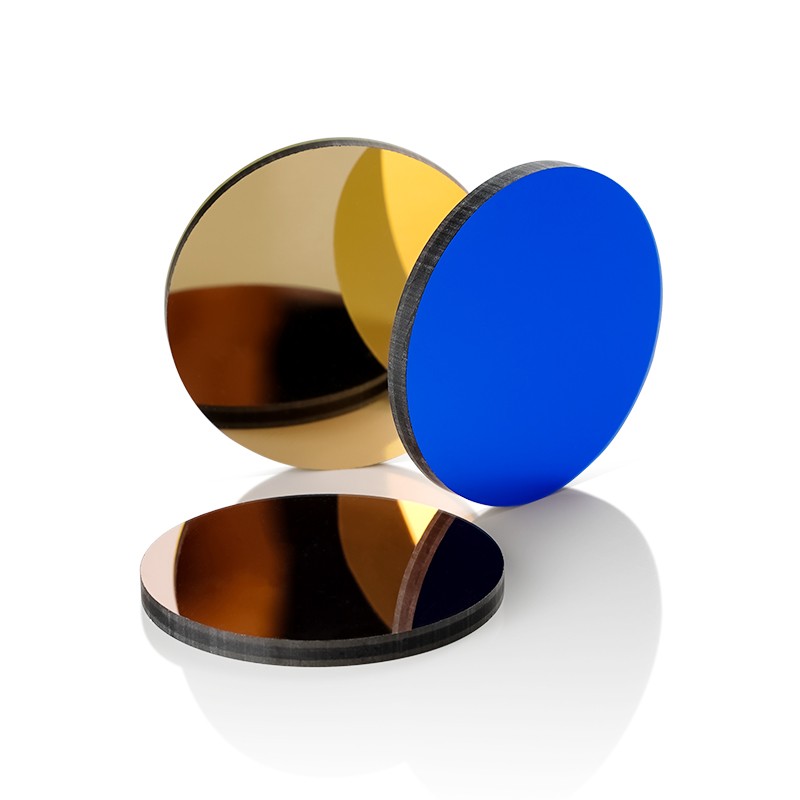

紅外濾光片是什么？都有哪些應用與特征？
紅外濾光片是一種只用于篩選特定紅外光波長范圍的濾光片。人眼可見的光一般是380~750nm，紅外對于人眼是不可見光，需要通過紅外濾光片進行限制濾波，實現對紅外光的控制。許多紅外探測器（如InGaAs、MCT、微測輻射熱計）對可見光乃至紫外光也有響應。如果不濾除這些雜散光，輕則降低信噪比，重則完全淹沒微弱紅外信號。紅外濾光片就是紅外光學系統的“第一道閘門”。搜索紅外濾光片時，搜索時經常自動會將紅外截止濾光片歸類到紅外濾光片的范疇內，但其實其本質并不屬于紅外濾光片定義的范疇！
一、紅外濾光片基礎劃分
1.紅外濾光片從鍍膜角度看，可以分為基底材料本征型和薄膜干涉型。
基底材料本征型就是其基材本質如硅、鍺、硒化鋅、硫系玻璃等的光學材料的能帶結構決定了它們天然強烈吸收可見光和紫外光，同時在中遠紅外波段具有高透過率。即使不鍍任何光學薄膜，一塊拋光后的硅片本身就是一塊優異的紅外長波通濾光片。這類濾光片的核心功能來源于材料本征特性。
薄膜干涉型對于本身不具備紅外選擇性的基底（如常規光學玻璃、藍寶石等），需在其表面沉積多層介質薄膜，通過干涉效應實現“透過紅外、截止可見/紫外”的效果。此外，即使在本征型基底上，也常常需要額外鍍制增透膜、帶通膜或截止膜，以進一步抑制雜光、壓縮帶寬或提高透過率。
因此，紅外濾光片并非都必須依賴精密設計的光學薄膜——在許多場景下，材料本身就是濾光器，兩種方式也常常結合使用，以達到最佳性能。

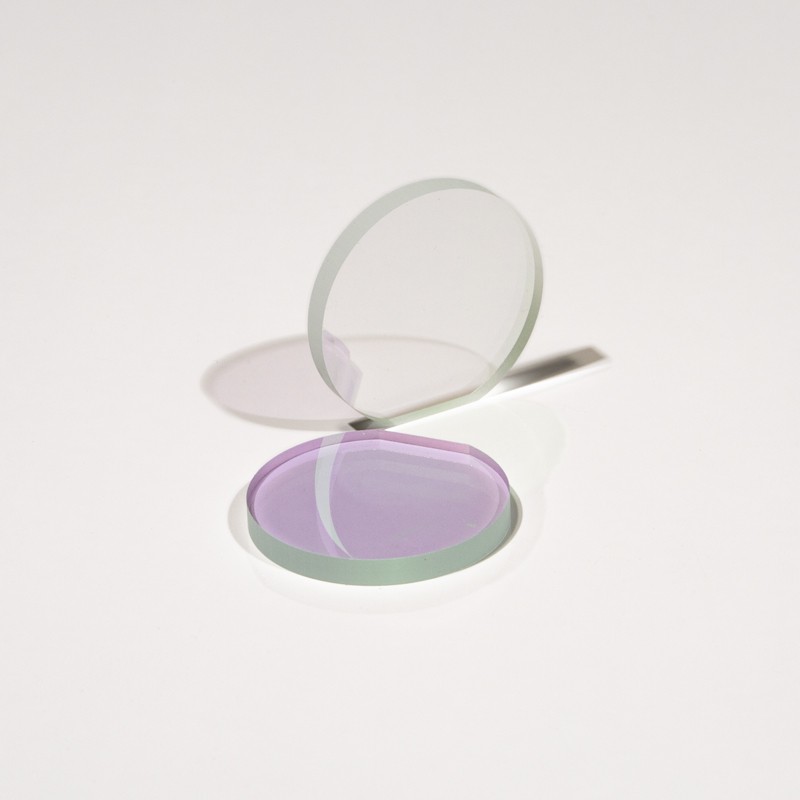

1550近紅外帶通濾光片
2.紅外濾光片波段劃分
根據透過紅外波長的范圍，紅外濾光片通常分為三類：
| 類別 | 波長范圍 | 典型特征 |
| 近紅外濾光片 | 0.75 ~ 3 μm | 最接近可見光，可用玻璃或硅基底，廣泛應用于光通信、遙控、生物醫學成像 |
| 中紅外濾光片 | 3 ~ 5 μm | 大氣窗口之一，也是眾多氣體分子的特征吸收帶（CO?、CO、NO等） |
| 遠紅外濾光片 | 8 ~ 14 μm | 對應室溫物體的熱輻射峰值波段，熱成像的主力，基底多為鍺、硫系玻璃 |
此外，按照通帶寬度可分為帶通濾光片和長波通濾光片！
寬帶通濾光片：允許一個較寬的紅外區間通過（如2~5μm），用于收集寬譜紅外輻射。
窄帶濾光片：只允許一個極窄的波長范圍通過（半高寬可低至中心波長的0.1%），用于氣體檢測、激光分離。
長波通濾光片（紅外版）：截止可見及近紅外，透過更長波長的紅外。例如截止波長1.0μm，允許>1.0μm的紅外通過。
二、典型應用領域與核心儀器
1. 紅外熱成像與測溫
熱像儀：內置中紅外（3~5μm）或遠紅外（8~14μm）帶通濾光片，確保探測器只接收目標的熱輻射，避免環境可見光反射造成的假信號。
涉及儀器：制冷型/非制冷型紅外焦平面探測器、黑體輻射源、手持熱成像儀、在線式紅外測溫探頭。
2. 氣體分析與環境監測
非色散紅外氣體傳感器（NDIR）：利用特定氣體在中紅外波段的吸收峰，濾光片中心波長對準該峰（如4.26μm用于CO?，3.33μm用于CH?）。窄帶濾光片使得傳感器能夠區分不同氣體。
涉及儀器：紅外氣體分析儀、便攜式檢漏儀、傅里葉變換紅外光譜儀（內置多通道濾光片輪）。

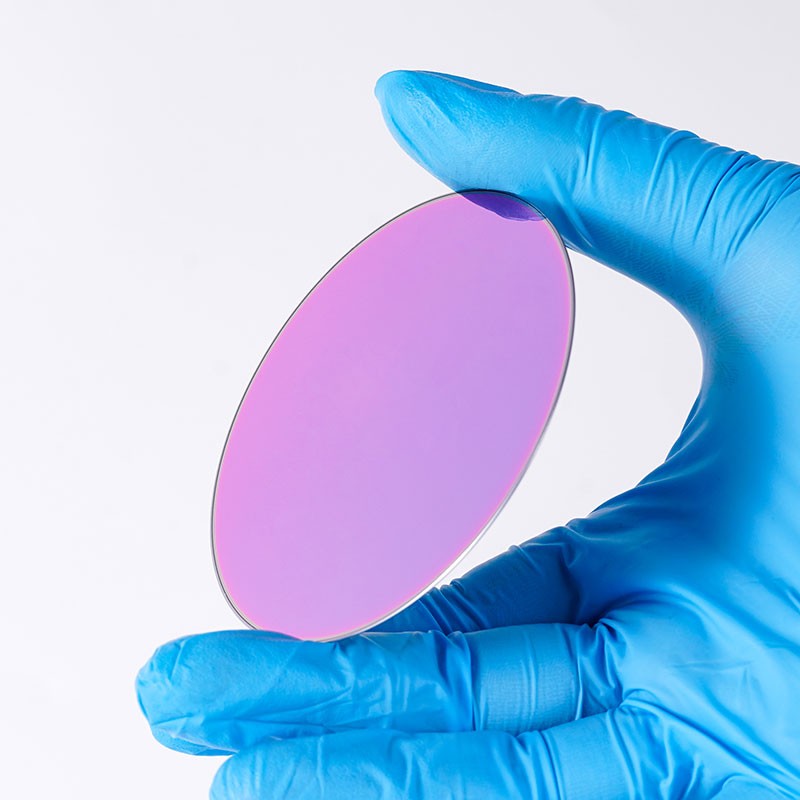

（紅外硅片）
3. 紅外光通信與遙控
紅外遙控器：發射端使用940nm或850nm近紅外LED，接收端前面必須放置匹配的窄帶紅外濾光片，以抑制環境光（尤其是日光中的紅外成分）干擾，提高信噪比。
自由空間光通信：1550nm波段窄帶濾光片用于過濾背景雜光，保證激光信號的純凈度。
涉及儀器：紅外接收頭模塊、光功率計、紅外相機（用于光斑對準）。

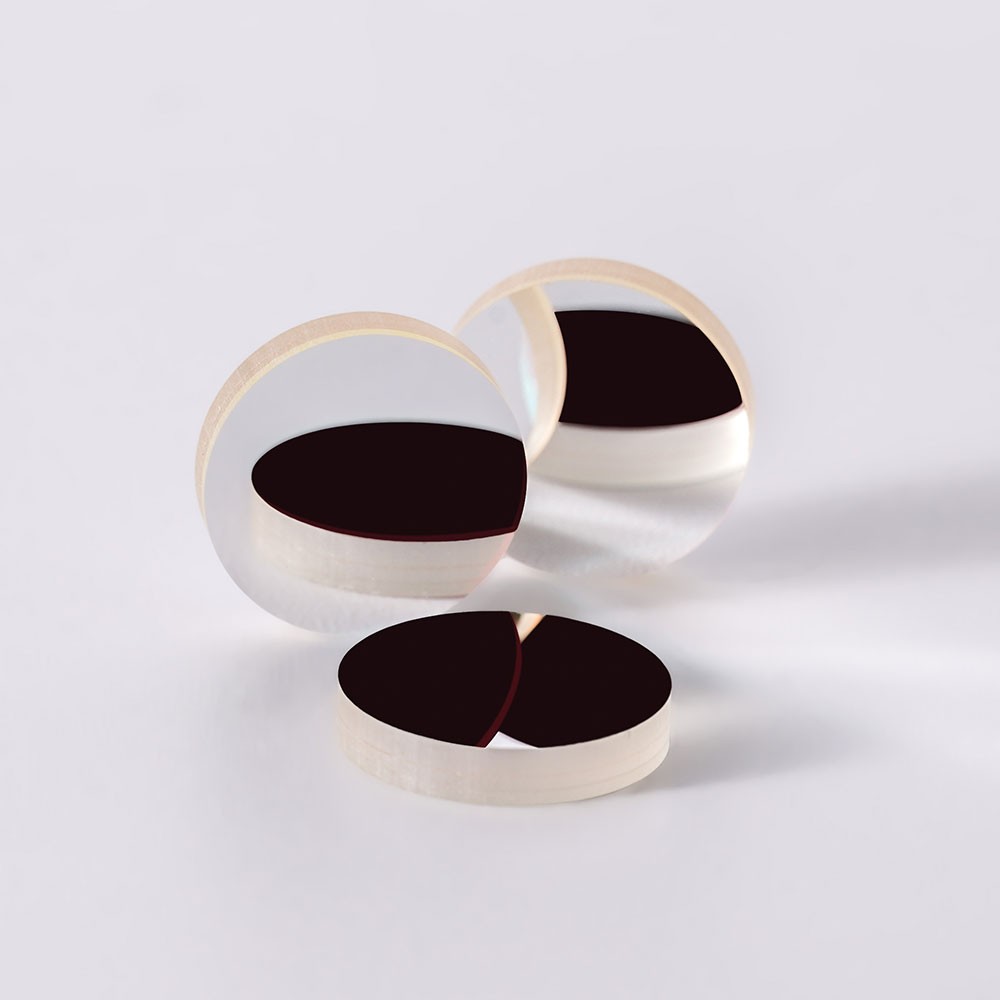

（NBP940窄帶濾光片）
4. 生物醫學與健康監測
脈搏血氧儀：其接收端使用660nm（紅）和940nm（近紅外）雙濾光片或雙LED時分復用，通過兩個波長的吸收比值計算血氧飽和度。其中940nm濾光片即為典型的近紅外帶通濾光片。
紅外理療設備：采用紅外長波通濾光片（截止700nm或800nm），濾除紫外和大部分可見光，僅保留具有組織穿透性的近紅外光。
涉及儀器：血氧探頭、光聲成像系統、紅外熱斷層掃描儀。
5. 安防與監控（夜視補光模式）
紅外夜視攝像機：在夜晚或低照度下，攝像機開啟紅外LED補光（通常850nm或940nm），同時鏡頭前的濾光片切換器將紅外截止濾光片移開，切換為紅外帶通濾光片，使傳感器只接收LED的紅外反射光，形成清晰黑白夜視圖像。（也有廠家會巧妙使用透可見（400-700）寬帶通+940帶通的雙通帶濾光片方案來省去切換器）
涉及儀器：網絡攝像機模組、紅外球機、車輛后視攝像頭（夜視）。

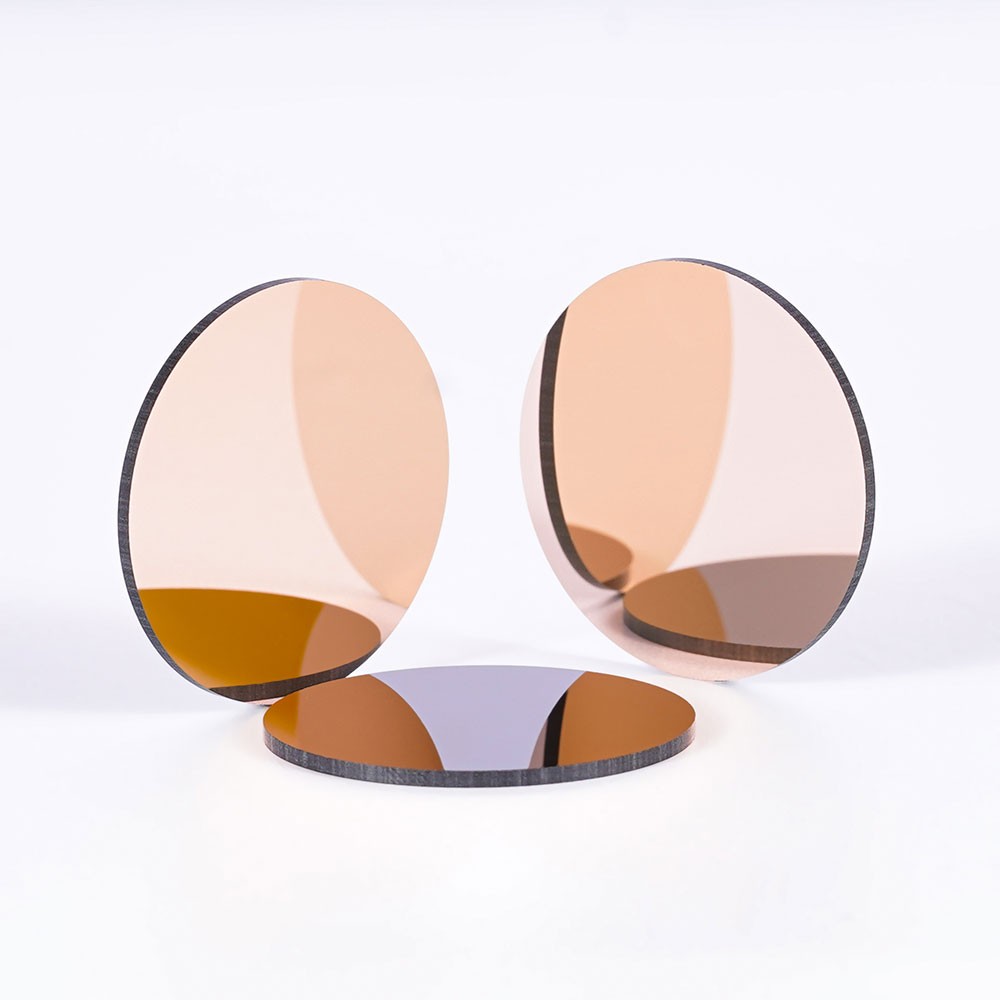

（LP1000長波紅外濾光片）
6. 天文與空間探測
天文紅外相機：安裝寬帶或窄帶紅外濾光片，以屏蔽地球大氣輻射和月光影響，捕捉遙遠星系的紅外輻射。
星敏感器：使用近紅外寬帶濾光片（1.0~1.6μm），因為該波段受大氣散射可見光干擾小，能在白天進行恒星識別。
涉及儀器：空間紅外望遠鏡（如詹姆斯·韋伯NIRCam）、地面紅外成像光譜儀。
7. 工業分選與質量控制
近紅外高光譜成像系統：通過可調諧濾光片或濾光片輪，在不同紅外波段對傳送帶上的物料成像，根據塑料、金屬、織物的特征反射譜實現自動分選。
紅外水分儀：利用水分子在1.45μm、1.94μm的吸收峰，配合窄帶濾光片快速測定煙草、煤炭、食品的水分含量。
涉及儀器：高光譜相機、在線近紅外分析儀、分選機用多光譜傳感器。
三、核心材料對比與適用性
紅外濾光片的性能高度依賴于基底材料和薄膜材料。下表對比了常用基底材料的特性：
| 材料 | 透過波段(μm) | 適用波段 | 優勢 | 劣勢 | 典型應用 |
| 光學玻璃 (BK7, 石英) | 0.35 ~ 2.2 | 近紅外 | 工藝成熟、透光均勻、鍍膜良率高 | 2.5μm以上急劇不透明 | 近紅外傳感器、遙控接收頭 |
| 硅(Si) | 1.2 ~ 7 | 近~中紅外 | 硬度高、導熱好、折射率3.4 | <1.2μm截止，9μm起有吸收峰 | 3~5μm中紅外窗口、紅外鏡頭 |
| 鍺(Ge) | 2 ~ 14 | 中~遠紅外 | 高折射率(4.0)、寬透明區、遠紅外性能優異 | 溫度敏感（>70℃透過率下降）、脆性大、市場價格波動劇烈 | 8~14μm熱成像儀 |
| 硫系玻璃 (如GASIR, IG6) | 1 ~ 14 | 中~遠紅外 | 可精密模壓成型、單片替代多片透鏡、熱穩定性好 | 透過率略低于單晶鍺/硒化鋅 | 車載夜視、低成本熱成像 |
| 藍寶石(Al?O?) | 0.2 ~ 5.5 | 近~中紅外 | 機械強度極高、耐高溫、耐腐蝕 | 加工極難、雙折射效應 | 高溫爐觀測窗口、導彈導引頭 |
| 硒化鋅(ZnSe) | 0.5 ~ 20 | 遠紅外 | 透過率極高、吸收系數極低 | 材質軟脆、有毒性、加工防護要求高 | CO?激光器(10.6μm)、FTIR光譜儀 |
| 氟化鈣(CaF?) | 0.13 ~ 9 | 深紫外~中紅外 | 低吸收、耐熱沖擊、兼顧紫外 | 易潮解、機械強度一般 | 紅外顯微鏡 |
成本提示：上述材料（尤其是鍺、硒化鋅、藍寶石）的市場價格受供需、地緣政治、原材料行情影響極大，且經?？焖僮儎?。

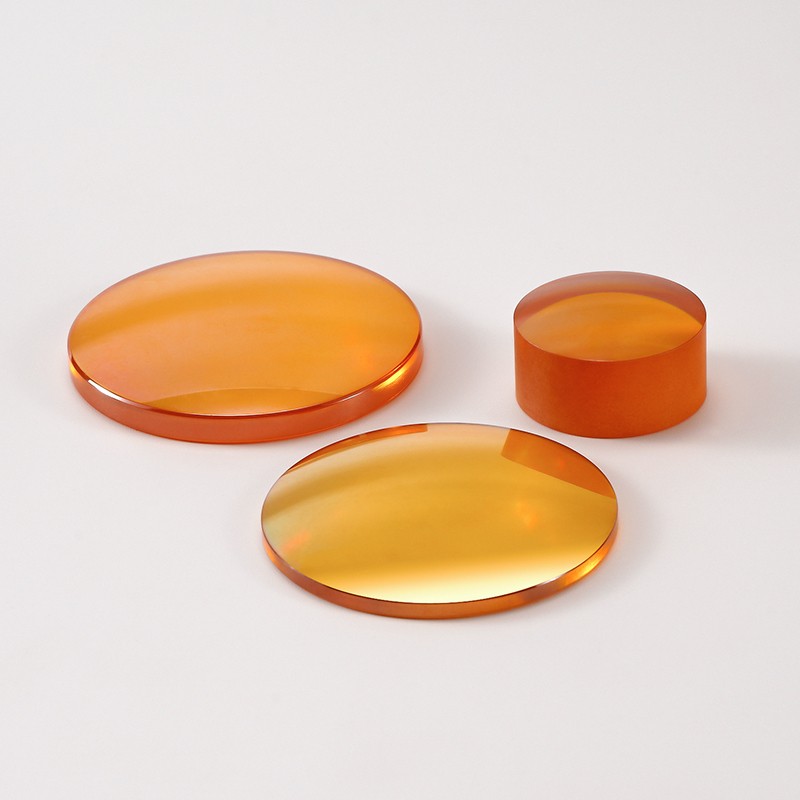

（硒化鋅透鏡）
四、光學加工難度對比
紅外濾光片的制造涉及基底加工與薄膜鍍制兩大環節，不同材料的加工難度差異巨大，以下對比僅反映技術難度，不關聯價格。
1. 基底研磨與拋光難度
| 材料 | 難度等級 | 關鍵技術挑戰 |
| 光學玻璃 | ★☆☆ 低 | 常規工藝，成品率穩定 |
| 硅(Si) | ★★☆ 中 | 硬脆，邊緣易崩口，需金剛石微粉 |
| 鍺(Ge) | ★★★ 高 | 極脆，摩擦發熱易導致開裂，須低溫冷卻液 |
| 藍寶石 | ★★★★ 極高 | 僅次于金剛石硬度，普通設備無法加工 |
| 硒化鋅(ZnSe) | ★★★ 高 | 極軟且有毒，壓力稍大即劃傷，須濕法防塵 |

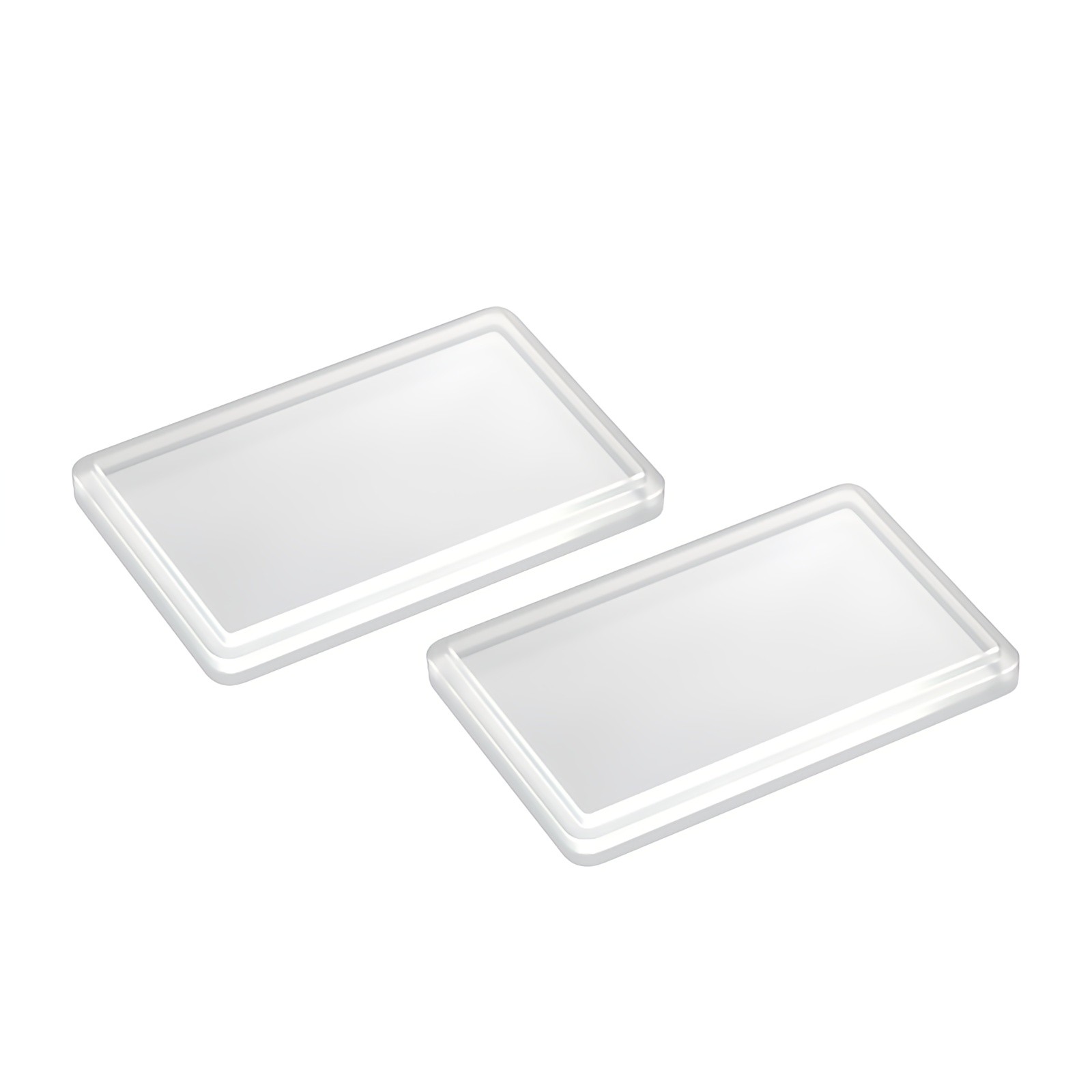

（藍寶石窗口片）
2. 薄膜鍍制難度（按波段）
近紅外（<2.5μm）：難度較低，電子束蒸鍍或濺射工藝成熟，膜層牢固。
中紅外（3-5μm）：難度中等，膜層厚度均勻性要求高，需紅外光譜原位監控。
遠紅外（8-14μm）：難度高。膜層物理厚度達到數微米，應力控制極難，容易脫膜。常用材料（如PbTe、PbSe）有毒且蒸鍍速率敏感。
3. 環境穩定性對比
| 材料 | 濕熱試驗(60°C/95%RH) | 鹽霧/酸堿 | 熱沖擊 | 綜合環境適用性建議 |
| 玻璃/石英 | 優秀 | 優秀 | 良好 | 適合常規室內環境 |
| 硅 | 良好 | 良好 | 良好 | 需增透膜保護 |
| 鍺 | 差（表面易氧化） | 差 | 差（高溫性能下降） | 必須鍍硬質保護膜，避免高溫高濕 |
| 硒化鋅 | 良好 | 差（遇酸堿腐蝕） | 良好 | 避免化學接觸，可用于干燥環境 |
| 氟化鈣 | 差（潮解） | 差 | 良好 | 只用于干燥密封系統 |
五、擴展維度：需要關注但常被忽略的性能參數
1. 截止深度：希望被阻擋的波段的衰減能力，常用OD值表示。OD3表示透過率0.1%，OD6表示百萬分之一。精密光譜測量需要OD>5。
2. 陡度：從透過到截止的波長變化范圍。窄帶濾光片的陡度可低于中心波長的1%。
3. 溫度漂移：干涉型濾光片的中心波長隨溫度變化而漂移（通常0.1~0.5 nm/℃）。對于航天或野外應用，需選用無熱化設計。
4. 入射角敏感性：隨入射角增大，中心波長向短波移動（藍移）。在發散光束中使用時，會導致有效帶寬展寬和透過率下降。
5. 空間環境適應性：用于衛星的紅外濾光片需通過真空紫外輻照、原子氧侵蝕、質子/電子輻照等考核。
六、如何正確選擇紅外濾光片
1. 明確目標波段 → 確定基底材料（近紅外：玻璃/硅；中遠紅外：鍺/硫系/ZnSe）。
2. 明確環境條件 → 高溫避免用鍺，潮濕避免用CaF?，高沖擊用藍寶石。
3. 明確光譜指標 → 帶通/長波通？帶寬多少？所需截止深度OD值？
4. 明確入射光束特征 → 平行光/發散光？最大入射角多少？
5. 明確批量與可制造性 → 實驗室級可采購標準品；量產可考慮模壓硫系玻璃或批量鍍膜玻璃，但具體成本需向供應商實時咨詢。
紅外濾光片的核心使命是：只允許特定紅外波段通過，阻擋其他所有波段的光（包括非目標紅外、可見光及紫外）。它既可以依賴硅、鍺、硫系玻璃等本征材料實現（這些材料天然吸收可見光、透過紅外），也可以在普通玻璃上鍍制干涉薄膜來達成。從近紅外遙控到遠紅外熱成像，從醫療診斷到空間探測，其價值在于從復雜的光環境中精準提取所需紅外信號。選型時需緊扣四個維度：工作波段、環境條件、光譜指標與加工可行性。
