在光學鍍膜行業，化學鋼化作為常見的加工工藝，廣泛用于各種攝像頭保護玻璃、手表蓋板、精密光學窗口……這些薄如蟬翼的玻璃之所以能抗摔、抗刮，很大程度上歸功于這道工藝。但化學鋼化的本質究竟是什么？是不是所有玻璃都能通過它變強？下面我們將從材料特征出發，為你講清楚其中的門道。

（圖源進攻學習參考-侵刪）

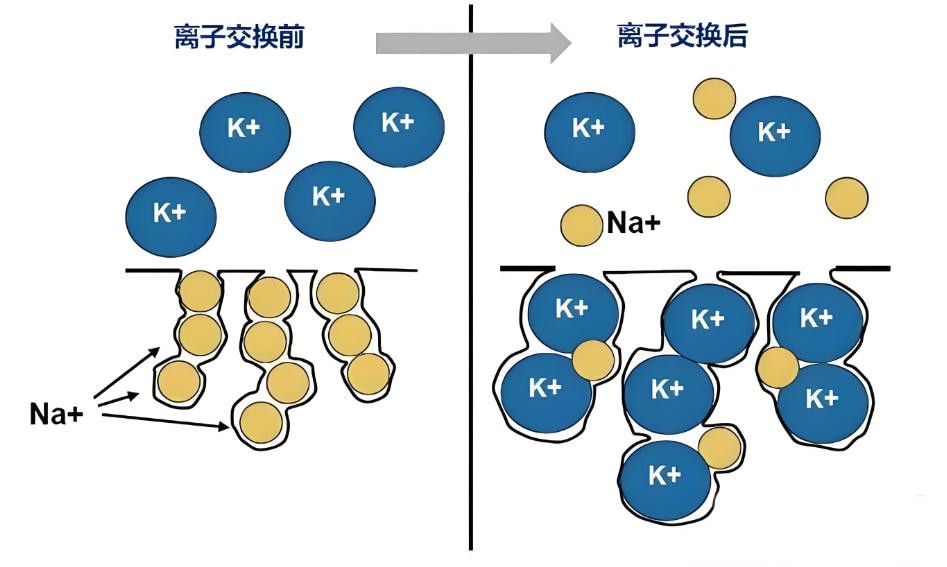

一、化學鋼化的本質：離子交換造出“壓應力鎧甲”

很多人以為化學鋼化是一種“鍍膜”，其實不然。它更像是一次玻璃表面的“分子級特訓”，在不改變玻璃的化學成分的前提下，卻能讓表面長出一層隱形的壓應力層，強度提升3~5倍。它的核心原理很簡單：離子交換。

1.將含鈉離子（Na?）的玻璃浸入高溫熔融的硝酸鉀（K?）鹽浴中。

2.因為鉀離子比鈉離子大一圈，高溫下鈉離子跑出來，鉀離子擠進去。

3.大離子擠進小位子，表面自然“脹”得緊緊的，形成壓應力；內部則形成相應的張應力。

玻璃破裂通常源于表面微裂紋被拉應力撕開，而這層壓應力就像一副鎧甲，能有效抵消外來的拉應力，阻止裂紋擴散。

關鍵順序：先化學鋼化，再光學鍍膜（如增透膜、防指紋膜）。因為高溫離子交換過程會破壞已鍍好的膜層，且鋼化后玻璃表面平整無畸變，是理想的鍍膜基片。

（蓋板玻璃）

二、什么樣的玻璃適合化學鋼化？

適合的玻璃必須含有足夠多且能自由遷移的小半徑堿離子（主要是Na?或Li?），同時玻璃網絡結構不能太“堵”。

1.鈉鈣硅玻璃——普通但可強化

特征：Na?O含量約12~16%，含CaO，SiO?約70~75%。

表現：Na?豐富，但Ca2?會略微阻礙離子交換，因此強化深度和強度提升中等（抗彎強度約300~500MPa）。

適用性：適合。常見于普通建筑玻璃、部分光學基片，性價比較高。

2.鋁硅酸鹽玻璃——光學蓋板的主力軍

特征：Al?O?含量>5%（甚至10~20%），Na?O或Li?O較高，SiO?相對低一些（55~65%）。

表現：鋁元素能加速離子交換并提升交換深度，骨架更耐壓，強化后抗彎強度可達600~800MPa以上。

適用性：非常適合。手機蓋板、智能手表、車載屏幕等超薄光學元件幾乎都選用此類玻璃。

3.鋰鋁硅玻璃——強化性能的“尖子生”

特征：含Li?O（2~6%），Al?O?高，有時也含少量Na?O。

表現：Li?半徑更小，可采用兩步交換法（Li?→Na?→K?），獲得極深的應力層和極高的壓應力，強度可超800MPa，抗摔能力出眾。

適用性：特別適合超薄、高抗摔要求的光學窗口，如高端手機攝像頭蓋板。

4.低堿鋁硅玻璃——平衡特殊需求

特征：堿含量中等偏低（Na?O或Li?O1~5%），但通過優化Al/Si比例，仍可實現有效交換。

表現：強化后應力表現良好，且低堿帶來更佳的電絕緣性或光學均勻性。

適用性：適合。常用于需要低介電常數或超高透明度的光學鍍膜基片。

（臺階玻璃）

三、哪些玻璃不適合（或極難）化學鋼化？

如果玻璃缺少可交換的堿離子，或者網絡結構過于致密、堿離子被牢牢鎖住，那么化學鋼化將無效甚至有害。

1.無堿玻璃——完全沒有交換原料

特征：堿金屬氧化物（Na?O、K?O、Li?O）總含量<0.1%，主成分為SiO?、Al?O?、B?O?、CaO、MgO等。例如TFT-LCD基板常用的無堿鋁硼硅玻璃。

原因：沒有任何小半徑堿離子可供交換，化學鋼化完全無效。

適用性：不適合。

2.高硼硅玻璃——網絡太密，離子跑不動

特征：B?O?>10%，SiO?>75%，Na?O通常<4%（如派熱克斯類玻璃）。

原因：硼以[BO?]或[BO?]形式形成致密網絡，堿離子被強烈束縛，擴散極慢；即使勉強交換，應力層極淺且很快松弛。

適用性：不適合。實踐中若厚度允許，可改用物理鋼化。

3.石英玻璃——純二氧化硅，無堿可換

特征：SiO?>99.9%，幾乎不含任何堿金屬。

原因：無交換離子。

適用性：完全不適合。

4.微晶玻璃——晶體阻礙離子通道

特征：玻璃相中可能含堿，但存在大量微晶（如β石英固溶體、二硅酸鋰等）。

原因：微晶相嚴重阻礙堿離子在玻璃相中的長程擴散；晶相與非晶相的交換速率不同，易導致應力不均甚至開裂。

適用性：大部分不適合。極少數特殊微晶玻璃可輕度強化，但效果遠不如非晶玻璃。

5.磷酸鹽玻璃——化學穩定性差

特征：以P?O?為網絡主體，可能含Na?或Li?。

原因：磷酸鹽玻璃在高溫鹽浴中易被腐蝕，且強化后應力保持時間短，不耐潮濕環境。

適用性：一般不推薦用于化學鋼化，除非有特殊防護設計。

（康寧玻璃）

一張表快速判斷

化學鋼化不是萬能藥。它依靠離子交換產生壓應力，因此玻璃必須是“有堿可換、通道通暢”的材料——鋁硅酸鹽和鋰鋁硅玻璃是光學鍍膜領域的寵兒；而無堿、高硼硅、石英等玻璃則與此工藝無緣。在實際應用中，如果基片不適合化學鋼化，工程師要么改用物理鋼化（只適用于2mm以上的厚玻璃），要么直接在非強化玻璃上沉積抗沖擊鍍膜（如類金剛石膜）。但對于手機攝像頭、手表蓋板等超薄光學元件，選擇適合化學鋼化的玻璃，幾乎是提升強度的唯一路徑。
