ZSGP管道式氣動梭閥

口徑：
特點：

ZSGP管道式氣動梭閥

產品特性
規格參數
常見問題

概述
ZSGP管道式氣動閥是我公司自行開發的新型閥門，積多年的生產經驗，以其外小巧，結構緊湊，重量輕，控制性能佳；使用、安裝、維修方便，贏得各界的贊譽。廣泛應用于石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。
ZSGP管道式閥門，將其閥門的密封機構與控制系統有機的溶為一體，從而保證了靈敏的控制性能，優化的設計確保了百萬次的使用壽命，

特點
執行機構與閥一體化設計，雙作用形式
結構緊湊，體積小
機構合理，正、反流壓降均衡，介質流向不受限制
開關具備現場指示
切換速度快
軟密封，泄露量等于零
可配加電磁閥門等附件

技術性能
1、公稱壓力（Mpa）：1.0、1.6、2.5
2、流阻系數：0.04∼0.06
3、控制氣源壓力：0.3∼0.6（Mpa）
4、耗氣量：22-3450ml/次
5、切換時間：0.3∼0.5（s）
6、閥體材料：ZG25 ZG1cr18Ni9
7、密封材料：改為聚四氟乙稀氟橡膠
8、使用溫度：-80℃~180℃

外形尺寸

1．6Mpa外形連接尺寸

DN	D	D1	L	Φ-n	m-n
20	105	75	150	4-Φ14	M10×1
25	115	85	160	4-Φ14
32	140	100	180	4-Φ18
40	150	110	200	4-Φ18
50	165	125	203	4-Φ18
65	185	145	216	4-Φ18	M12×1.25
80	200	160	241	4-Φ18
100	220	180	292	4-Φ18
125	250	210	330	4-Φ18
150	285	240	356	4-Φ22
200	340	295	495	4-Φ20

發蘭尺寸按GB/T9113.1－2000
結構長度按GB/T12221－2005

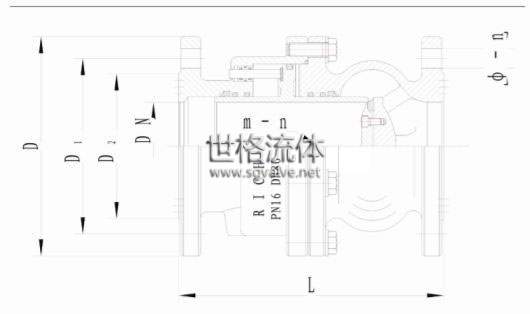

外形圖

2.5Mpa外形連接尺寸

DN	D	D1	L	Φ-n	m-n
20	105	75	150	4-Φ14	M10×1
25	115	85	160	4-Φ14
32	140	100	180	4-Φ18
40	150	110	200	4-Φ18
50	165	125	203	4-Φ18
65	185	145	216	4-Φ18	M12×1.25
80	200	160	241	8-Φ18
100	235	190	292	8-Φ22
125	270	220	330	8-Φ26
150	300	250	356	8-Φ26
200	360	310	495	12-Φ26

4.0Mpa外形連接尺寸

DN	D	D1	L	Φ-n	m-n
20	105	75	150	4-Φ14	M10×1
25	115	85	160	4-Φ14
32	140	100	180	4-Φ18
40	150	110	200	4-Φ18
50	165	125	203	4-Φ18
65	185	145	216	4-Φ18	M12×1.25
80	200	160	241	8-Φ18
100	235	190	292	8-Φ22
125	270	220	330	8-Φ26
150	300	250	356	8-Φ26
200	375	320	495	12-Φ30
