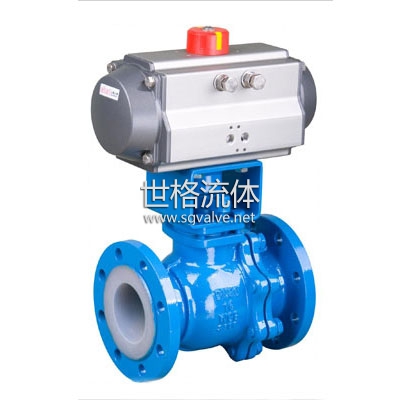

氣動襯氟球閥

口徑：
特點：

氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。

產品特性
規格參數
常見問題

概述

氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。 Q641F46系列氣動襯氟調節球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-20℃～150℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

閥體及內件

閥體形式	兩段式鑄造閥體(內襯四氟)
公稱通徑	DN15～DN400
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB、JB、HG、JIS、ANSI、DIN
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
適用溫度	-40～+180℃
球體形式	"O"型全襯氟球體
流量特性	近似快開特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

主要零件及材料

閥體	鑄鐵、鑄鋼、不銹鋼
閥芯	不銹鋼+聚四氟依稀(F46)
閥座	聚四氟依稀(F46)
閥桿	2Cr13
填料	柔性石墨、聚四氟依稀
支架	鑄鐵、鑄鋼、不銹鋼
聯軸器	25、35、45

主要性能指標

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

主要連接尺寸

公稱通徑	L	D	D1	D2	b	Z-￠d	H	H1	A	重量
15	130	95	65	45	14	4-￠14	150	54	177	7
20	130	105	75	55	16	4-￠14	150			7.8
25	140	115	85	65	16	4-￠14	174			11
32	165	135	100	78	18	4-￠18	174	80	216	15
40	165	145	110	85	18	4-￠18	208			22
50	203	160	125	100	20	4-￠18	237			31
65	222	180	145	120	20	4-￠18	285			36
80	241	195	160	135	22	4-￠18	302			51
100	305	215	180	155	22	8-￠18	324	125	290	84
125	356	145	210	185	24	8-￠18	450			110
150	394	280	240	210	24	8-￠23	480			150
200	457	335	295	265	26	8-￠23	526			230
