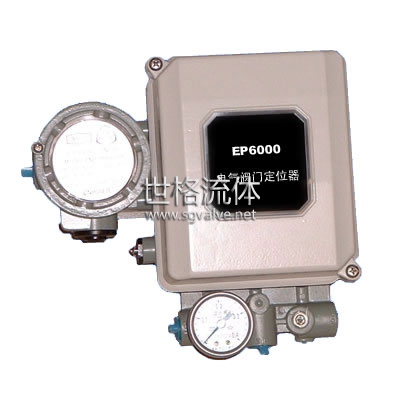

EP7000定位器

口徑：
特點：

EP-7000/EP6000系列電氣動閥門定位器是引進國外最新技術。由我廠研制成功的新產品。其技術性能均達到國外同類產品水平。它與氣動調節閥、氣動球閥、氣動蝶閥等配套使用，將電動調節器的直流電流信號轉換成氣壓力，控制閥門動作

產品特性
規格參數
常見問題

概　述
　 EP-7000/EP6000系列電氣動閥門定位器是引進國外最新技術。由我廠研制成功的新產品。其技術性能均達到國外同類產品水平。它與氣動調節閥、氣動球閥、氣動蝶閥等配套使用，將電動調節器的直流電流信號轉換成氣壓力，控制閥門動作，同時根據閥門的位移或轉角進行反饋，從而構成閉環控制回路，用以提高閥門的控制精度?？朔媪虾c閥桿的摩擦力。克服介質壓差對閥門不平衡力，提高閥門動作速度?？蓪崿F分程控制（段幅信號），可改變閥的作用方式，可控制非標準操作壓力各類型氣動執行機構。

特   點
      1、適用范圍廣：本定位器的放大器既適用于單作用型執行器，也適用于雙作用執行器。
      2、氣動功率大，動作速度快，力平衡采用多回路，不易振蕩，動作性能穩定。
      3、本定位器具有正反作用的作用方式，可簡單方便地調換安裝校正。
      4、一般定位器的恒節流孔經常會阻塞不通，導致定位器不正常工作的現象很多，而本定位器設計制造的恒節流孔機構，通針可以動作，方便疏解通孔，保持工作氣路暢通無阻。
      5、具有良好的復合防爆功能：由于線圈部件與接線盒采用可靠的防爆結構，各機構設計成組件化，所以該產品具有良好的復合防爆功能，它同時具備本質安全型“i”(ExdⅡCT6)，隔爆型“d”(ExdⅡBT6)。
      6、本定位器的外殼防護等級為IP65。
      7、結構緊湊，精密可靠。本產品零部件精密壓鑄，外型及內部結構工藝精致。各機構經優化組合設計，整體結構緊湊，采用不銹鋼緊固件和先進的噴涂工藝處理、生產制造標志永久性等，具備了良好的防腐性能。
      8、調校簡單，安裝方便：本定位器不需打開外殼亦可實現調整零點，行程范圍調節方便，范圍寬度大。定位器表殼（罩蓋）用兩只不銹鋼螺釘緊固，安裝打開可靠方便，表殼（罩蓋）螺釘無散亂脫落和咬死現象。在定位器底面設有安裝用的螺孔和根據要求附配過渡聯接的安裝板，從而可以適用于各種氣動執行機構的方便地安裝。

輸入信號：		4-20mA.DC（標準型、常規產品）
		4-12mA.DC、12-20mA.DC）
		0-10mA.DC(變型產品)
		(0-5mA.DC、5-10mA.DC)
輸出壓力：		0.02-0.7MPa
耗氣量：		5NL/min單作用（供氣0.14MPa）
		15NL/min雙作用(供氣0.4MPa)
輸出特性：		線性，等百分比，非線性
氣源壓力：		0.14-0.7MPa
額定行程：		0-（10-100）mm。
基本誤差：		±1%（單作用）；±1.5%（雙作用）
回差：		1%（單作用）；1.5%(雙作用)
死區：		0.2%( 單作用)；0.4%(雙作用)
環境溫度：		-35℃～ +60℃
相對濕度：		≤90%
防爆型式：		隔爆型d(ExdⅡBT6)；本質安全型(ExiaⅡCT6)
輸入阻抗：		4～20mA.DC/250Ω±5%(20℃時)
氣源接口：		Rc1/4（標準型）
電源接口：		G1/2（標準型）
外殼材料：		鋁合金，噴塑工藝處理
外型尺寸：		192(長)×218(寬)×75(高)mm
重量：		1.7Kｇ
